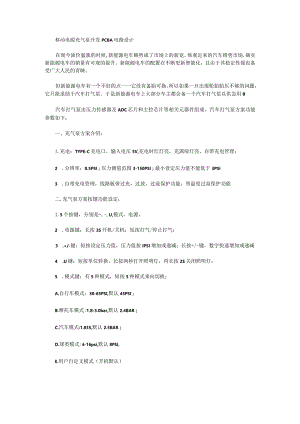

移动电源充气泵开发PCBA电路设计.docx

移动电源充气泵开发PCBA电路设计在现今油价猛涨的时候,新能源电车顺势成了市场上的新宠。纵观近来的汽车销售市场,确实新能源电车的销量有可观的提升。新能源电车的配置在不断更新智能化，且由于其稳定性强也备受广大人民的青睐。但新能源电车有一个不好的点一一它没有备胎可换。所以如果一旦出现轮胎胎压不够的问题，它只能求助于汽车打气泵。于是新能源电车上大部分车主都会备一个汽车打气泵以供急用汽车打气泵由压力传感器及ADC芯片和主控芯片等相关元器件组成。汽车打气泵方案功能参数如下：一、充气泵方案介绍：1.充电：TYPE-C充电口，输入电压5V,充电时红灯亮，充满绿灯亮，自带充电管理；2 .分辨率：0.5PSI；压力测量范围3-150PSI；最小设定压力值不能低于3PSI3 .自带充电管理，线路板带过充，过放，过流保护功能；带温度过高保护功能二.充气泵方案按键功能设定：1.5个按键，分别是+,-,U,模式，电源，2 .电源键：长按3S开机/关机；短按打气/停止打气；3 .+/-键：短按设定压力值，压力值按IPSI增加或递减；长按+/-键，数字快速增加或递减4 .U键：短按单位转换，长按两秒打开照明灯，再长按2S关闭照明灯；5 .模式键：有5种模式，短按5种模式来向切换；A.自行车模式：30-65PSI,默认45PSI；B.摩托车模式:1.8-3.0bar,默认2.4BAR；C.汽车模式:1.835,默认2.5BAR；D.球类模式:4-16psi,默认8PSI,E.用户自定义模式（开机默认）F.电池电量在70%以上时，显示绿灯；电池电量在3070%时，橙色指示灯点亮；电池电量在10-30%时，红色指示灯闪烁；电池电量在10%以下时，显示Lo后关机。
