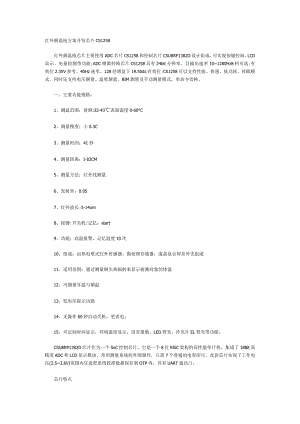

红外额温枪方案开发芯片CS1258.docx

红外额温枪方案开发芯片CS1258红外额温枪芯片主要使用ADC芯片CS1258和控制芯片CSU8RP1382D设计组成，可实现按键控制、LCD显示、电量检测等功能;ADC模数转换芯片CS1258具有24bit分辨率，且输出速率101280Hz8档可选;有效位2.35V参考、40Hz速率、128倍增益下19.5bits有效位;CS1258可以支持性能、普通、低功耗、休眠模式，同时还支持电压测量、温度测量、BIM测量及手动测量模式，单命令切换。一、主要功能规格：1、测温范围：前额:32-43表面温度0-60°C2、测量精度：土0.3C3、测量时间：41秒4、测量距离：I-IOCM5、测量方法：红外线测量6、发射率：0.957、红外波长:5-14um8、按键:开关机/记忆，start9、功能：高温报警，记忆温度10次10、组成：由热电堆式红外传感器，微处理存储器，液晶显示屏及外壳组成11、适用范围：通过测量额头热辐射来显示被测对象的体温12、可测量耳温与额温13、低电压提示功能14、无操作60秒自动关机，更省电；15、可定制时间显示，环境温度显示，语音报数，LED背光，冷光片EL背光等功能。CSU8RP1382D芯片作为一个SoC控制芯片，它是一个8位RlSC架构的高性能单片机，集成了18Bit高精度ADC和LCD显示模块。常用测量系统的外围器件，只需7个普通的电容即可。此款芯片实现了工作电压(2.53.6V)范围内任意把系统校准数据保存到OTP内，具有UART通讯口。芯片特点输入- 支持单端输入- -支持组成多个差分输入对- 支持输入电平移位功能PGA- 1/2/4/8/16/32/64/128倍可选增益- 高达IooMOhm的等效输入阻抗BIM- 支持4/6/8电极测量- -支持5K10K25K50K100K250KHz多档频率测量- 支持阻抗绝对值和相角测量ADC- 24bit分辨率- 输出速率101280Hz8档可选有效位：2.35V参考、40Hz速率、128倍增益下19.5bits有效位1.DO及内部参考电压- -自带LDO.输出2.35/2.45/2.8/3.0V可选，精度±1%- 自带低漂移基准，内部参考电压2.048V可选，精度±1%支持性能、普通、低功耗、休眠模式支持电压测量、温度测量、BIM测量及手动测量模式，单命令切换低漂移片上时钟三线串行通讯应用场合桥式传感器四角平衡称重压力检测人体阻抗分析交流测脂
