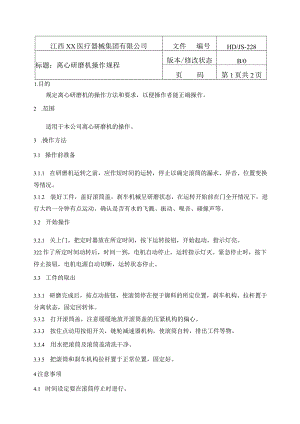

江西XX医疗器械集团有限公司文件编号HD/JS-228标题：离心研磨机操作规程版本/修改状态B/0页码第1页共2页1.目的规定离心研磨机的操作方法和要求，以便操作者能正确操作。2 .范围适用于本公司离心研磨机的操作。3 .操作方法3.1 操作前准备3.1.1 在研磨机运转之前，应作短时间的运转，停止以确定滚筒的漏水、异音、位置变换等情况。3.1.2 装好工件，盖好滚筒盖，刹车机械呈研磨状态，在运转开始前在门全开情况下，进行大约一分钟有点运动，确认是否有水的飞溅、振动、噪音、碰撞声等。3.2 开始操作3.2.1 关上门，把定时器放在所定时间，按下运转按钮，开始起动，指示灯亮。322作了所定时间动转后，时间一到，电机自动停止，运转指示灯灭。紧急停止时，按下停止按钮，电机电源自动切断，运转状态停止。3.3 工件的取出3.3.1 研磨完成后，按点动按钮，使滚筒停在便于御料的所定位置，刹车机构、拉杆置于分离状态，固定回转体。3.3.2 打开滚筒盖，注意缓缓地放开滚筒盖的压紧机构的偏心。3.3.3 按住点动用按钮开关，链轮减速器机构，使滚筒自转，排出工件等物。3.3.4 用水把滚筒及滚筒盖清洗干净。3.3.5 把滚筒和刹车机构拉杆置于正常位置，固定好。4注意事项4.1 时间设定要在滚筒停止时进行。4.2 使用时除滚筒容器内温度不允许超过80C外，滚筒容器内不允许放入油脂、腐蚀物。4.3 定期检查各紧固联接处是否松动，以及保持本机的清洁。5保养、维修5.1 定期在各运转处注入润滑油，一般每年一次，润滑油为锂基润滑脂ZL-3。江西XX医疗器械集团有限公司文件编号HD/JS-228标题：离心研磨机操作规程版本/修改状态B/0页码第2页共2页5.2 其润滑部位见附表。5.3 当其工作一段时间，一般是300小时左右，还应注意以下三点:1）用煤油把链条链轮清洗干净；2）净干燥后的链条，浸入7080°C的30#-50#机械油中，使链条间隙充满油后再安装使用。3）条磨损后，伸长量超过原来的34%时应更换链条。附表：注油部位及要求表注油点注油型号注油时间一、滚筒轴轴承法兰盘装置共8个锂基润滑油脂ZL-3每三个月一次二、主轴轴承法兰盘装置左右各1个锂基润滑油脂ZL-3每三个月一次三、主轴四连滑轮轴承法兰盘装置左右各1锂基润滑油脂ZL-3每三个月一次个锂基润滑油脂ZL-3每三个月一次四、压紧链轮轴装置共4个锂基润滑油脂ZL-3每一个月一次五、滚子链及压紧轮轴承2个锂基润滑油脂ZL-3每一个月一次六、拉门装置轴承共4个从运转开始起100工业齿轮油小时内更换，以后七、减速器(SY172-77S)每隔2000小时换一次油。江西XX医疗器械集团有限公司文件编号HD/JS-229标题：磨刃机操作规程版本/修改状态B/0页码第1页共1页1.目的规定磨刃机的操作方法和要求，以便操作者能正确操作。2 .范围适用于本公司磨刃机的操作。3 .操作方法3.1 操作前准备3.1.1 在针管夹具上将针排列好，并保证加工端平齐后，方可将其紧固。3.1.2 检查电机、冷却泵是否正常工作。3.1.3 检相固定专用针管夹具位置是否移动，如移动需及时调整。3.2 开始操作321接通电源，启动电机及水泵。3.2.1 将已排满针管的针管夹具放到加工平台上,并使其端点位置与砂轮切线成17°18°。3.2.2 调整砂轮位置，以保持针尖端面角度。3.2.3 启动工作平台，由电机磨针尖端面。3.2.4 加工针尖倒角时，须先用手锤调整针管夹具胶板位置，使针管滚动到与针尖端面左成30°左右时方可加工针尖左侧倒角，当针管滚到与端面右成30°时，右加工针尖右倒角，针尖左右倒角须基本对称，如不对称则需按上所述返工。4 .注意事项4.1 严禁未启动冷却系统加工工件。4.2 加工过程中发现不合格时，应及时剔除，并放入不合格箱中。4.3 调整胶板位置时，需用力均匀。4保养及维护1.1 每日加工完毕后必须擦试工作台面，保证设备整洁及良好的工作状态。1.2 每年需检修一次。江西XX医疗器械集团有限公司文件编号HD/JS-230标题：自动矫直机操作规程版本/修改状态B/0页码第1页共1页1.目的规定自动矫直机的操作方法和要求，以便操作者能够操作。2 .范围适用于自动矫直机的操作。3 .操作方法3.1 开机前准备3.1.1 检查切断机刀具的行程。3.1.2 给海棉加润滑油。3.2 开机操作3.2.1 接通校直电机电源，启动针管校直机。322将管料头夹在棉绒布中拖出，当达到切断长度时，启动切断开关，当导向钳住管料时，关闭切断开关。4 .注意事项4.1 当刀具不能切断管料时，应立即停机。4.2 操作时应防止针管落入切官滑槽中。5 .保养及维修5.1每天加工完毕后，应及时擦拭机器，加注润滑油，检查皮带松紧度。5.2每月检查调整切断传送链的松紧度。5.3每年检修一次。江西XX医疗器械集团有限公司文件编号HD/JS-231标题：卷筒拉管机操作规程版本/修改状态B/0页码第1页共1页1.目的规定卷筒拉管机的操作方法和要求，以便操作者能够操作。2 .范围适用于卷筒拉管机的操作。3 .操作方法3.1 开机前准备3.1.1 检查石蜡油油面高度，如不到位应及时补。3.1.2 装配聚晶结合模。3.2 开机操作3.2.1 启动打头模电机电源，将坯料管伸入相应打头模至所需要的加工尺寸。3.2.2 启动针管拉管机电机开关，将已打头的料管穿入聚晶结合模。3.2.3 待管料在飞轮上依次绕45圈后，将牵引钳插销从飞轮上板出后，松开管料钳。并将管料绕在轮盘上至其能正常转动，管料不松脱后再松手。4 .注意事项4.1 冷却用石蜡油面不得低于聚晶模内径2mm。4.2 冷却水循环电机未启动不得进行拉管操作。4.3 拉管过程中，料管在飞轮上不得相互压绕，发现断管时应重新按3.2开始操作。5 .保养及维修5.1每天加工完毕后，应及时擦拭机器，加注润滑油。5.2每日检查所用聚晶模的内径及导向尼龙套的使用状况。5.3每年检修一次。
