隧道瓦斯检测方案（定稿）.docx

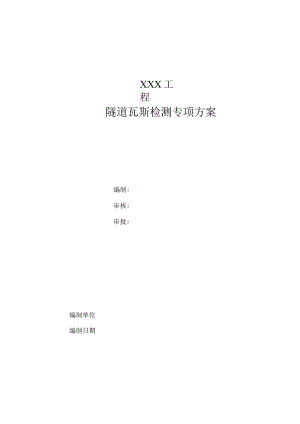

XXX工程隧道瓦斯检测专项方案编制:审核:审批:编制单位编制日期1 .编制说明21. 1.编制依据22. 2.编制范围22 .工程概况22. 1.设计概况23 .总体施工方案34 .资源配置34.1. 人员配置34. 2.设备配置35. 保证措施35.1.组织保证35.2.技术保证4铁盔山隧道瓦斯检测专项方案1 .编制说明1. 1.编制依据1、国家现行安全生产和环境保护法律法规；2、铁路瓦斯隧道技术规范（TB10120-2002）3、煤矿安全规程（国家安全生产监督管理总局2011）4、成贵铁路铁盔山隧道设计文件；5、铁盔山隧道实施性施工组织设计及批复意见；6、关于印发成贵铁路高瓦斯隧道施工安全管理办法和管理专项制度的通知（成贵（2014）55号）；7、关于加强成贵铁路低瓦斯隧道施工安全管理的通知（成贵（2015）6号）。2. 2.编制范围适用于成贵铁路15标铁盔山隧道瓦斯检测。2 .工程概况2.1. 设计概况铁盔山隧道位于贵州省黔西县铁石乡，起迄里程D4K466+785-DK472+012,全长5227mo全隧除D4K466+925.317-D4K468+816.557段位于R=8000m的右偏曲线上，其余地段均位于直线上；全隧除出口DK471+870-DK472+012段为平坡外，其余段均为17%。的单面下坡。另有进口平导位于线路右侧，坡度为3%。上坡，长1609.45m；出口平导位于线路右侧,坡度为17%。、3%。的下坡，长1485m0隧道内含瓦斯，主要为甲烷（CH）及其同系物（HJ,其来源为煤层或岩层，隧道所在息烽幅范围内三叠系地层内基本无产甲烷（CHj及其同系物（乩）的地层，推测隧道内瓦斯的主要来源为下伏二叠系龙潭组（Pz）煤层。铁盔山隧道进出口两端各形成一个北东东向的大型压扭性逆冲断层，断距可达数百米，并形成铁盔山盆状向斜，而隧道本身位于铁盔山盆状向斜核部区域，推测龙潭组（PG煤层瓦斯气体顺着这两处构造带及向斜核部张裂隙涌、渗入隧道。全隧施工需按低瓦斯隧道施工。3 .总体施工方案本隧道施工阶段瓦斯检测方法采用人工检测。进出口工区均成立瓦斯检测班组，配置持证专职瓦检员；瓦检员持便携式瓦检仪和光干涉甲烷测定仪进行瓦斯检测工作。4 .资源配置5 .1.人员配置瓦斯人工检测专职瓦检员配置表序号工点名称作业面专职瓦检员配置人数值班要求交接班要求备注1铁盔山隧道进口进口正洞作业面；进口平导作业面6每天三班，每班8h,每班一人值班进行现场瓦斯检测瓦斯人工检测应24h连续进行，瓦检员实行隧道内交接班制度2铁盔山隧道出口出口作业面；出口平导作业面6每天三班，每班8h,每班一人值班进行现场瓦斯检测瓦斯人工检测应24h连续进行，瓦检员实行隧道内交接班制度4.2.设备配置瓦斯人工检测仪器配备表序号仪器名称型号单位数量备注1光干涉瓦斯检定仪AQG-I台142便携式甲烷检测报警仪AZJ-2000台405.保证措施5.1.组织保证5.1.1.组织机构成立以作业队队长为组长，副队长、主管工程师为副组长、作业队相关管理人员为组员的瓦斯隧道施工管理小组。负责瓦斯隧道检测监督管理工作。成立瓦斯隧道检测班组。在小组领导下开展瓦斯检测工作。5. 1.2.管理职责1、项目经理部职责贯彻执行国家、铁路总公司、成贵公司及上级部门有关瓦斯隧道施工管理文件、规定。负责指导分部（队）瓦斯隧道施工的全面管理。根据成贵公司制定的高瓦斯隧道施工管理办法、制度等，编制本标段瓦斯隧道施工管理实施细则及专项制度。组织定期或专项检查瓦斯隧道管理实施细则及专项制度落实情况。检查分部（队）瓦斯隧道干部带班作业制度。发生安全事故后，及时启动应急预案，组织抢险救援，根据国家和总公司有关规定上报事故情况，参与事故调查。2、分部（队）职责贯彻执行国家、铁路总公司、成贵公司及上级部门有关瓦斯隧道施工管理规定。严格落实项目部制定的瓦斯隧道施工管理实施细则及专项制度。负责瓦斯隧道施工的全面管理。严格按成贵公司20156号文落实瓦斯隧道检测工作。负责施工过程日常管理，对日常检查存在的问题建立问题库，及时整改，实行闭环管理。严格执行瓦斯隧道干部带班作业制度。发生安全事故后，及时启动应急预案，组织抢险救援，根据国家和总公司有关规定上报事故情况，参与事故调查6 .2.技术保证1、瓦斯检测人员必须熟悉瓦斯检测仪器设备性能，且经过有资质的培训机构培训、取得上岗证后持证上岗作业。在瓦斯检测过程中，要严格遵守瓦斯检测的操作规程，随时注意检查各类瓦检仪器，保持完好状态。2、瓦斯检测人员实行交接班制度。3、专职监测电工应每7天校正便携式瓦检仪、甲烷传感器，并建立台账。4、瓦斯人工检测管理规定：瓦斯人工检测实行24h连续检测，做到每班不少于1人。落实一岗双责制，带班班长、安全员、领工员及进洞相关管理人员进洞必须随身携带便携式瓦检仪，做到对作业工作面瓦斯浓度即时检测。对掌子面、断面变化处、局部坍塌处、洞室、超前钻孔、加深炮孔等重点部位使用光干涉瓦检仪加强检测。及时填写瓦斯检测公示牌，便于作业人员了解洞内瓦斯情况。并做到瓦斯检测手册、公示牌、日报表三统一。5、瓦斯人工检测频率规定：一般工序作业面每2h检测一次；特殊工序如电焊作业、防水板焊接、塌方处理等重点部位，必须保证全过程检测；对通风死角（防水板台车、二衬台车端头、塌腔、断面变化处等）每Ih检测一次；对瓦斯浓度超过0.3%的地段，加强检测频率，做到不超过Ih检测一次。6、瓦检员如检测发现瓦斯浓度在0.3-0.5%时，应立即报警，并现场加强检测；瓦斯浓度超过0.5%时，立即停工、断电并撤离人员，查明原因,加强通风检测。待该区域瓦斯浓度降低到0.3%以下时,方可恢复正常施工。7、实行瓦斯日报制度。8、瓦斯监测浓度异常处理程序：当班瓦检员发现瓦斯异常情况，应立即采取果断措施（先组织撤离人员，立即断电停止作业，命令加强通风等），同时报告作业队队长、主管生产分部经理。当瓦斯浓度0.3%-0.5%H,由分部（队）组织处理；当瓦斯浓度0.5%T0%时，由分部或经理部会同监理单位研究处理；当瓦斯浓度超过1.0%时，由分部或经理部报告建设单位。9、瓦斯检测档案管理：瓦斯检测档案必须保持连续性，完整性，分类建档。作业队设专人管理。建立人工检测管理档案。档案包括各种检查记录、人工检测记录等。
