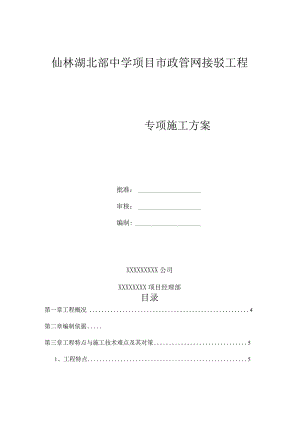

仙林湖北部中学项目市政管网接驳工程专项施工方案批准：审核：编制:XXXXXXXXX公司XXXXXXXX项目经理部目录第一章工程概况4第二章编制依据第三章工程特点与施工技术难点及其对策51、工程特点52、工程难点53、针对工程特点与难点制定的对策5第四章施工部署51、施工工期及质量要求52、施工准备6第五章施工工序1、）'¾L62、Ji-Ll*6第六章施工技术方案71、明开槽施工72、定向钻施工83、管道与检查井连接84、检查井85、86、回填97、材料与设备"I十划98、劳动力计划9第七章技术质量保证措施101、-I-iEJ102、技术保证措103、材料供应保证措施114、机械设备、周转材料保证H第八章施工安全保证措施121、安全管理组织措施12第九章环境保护措施15第十章雨季施工措施17第一章工程概况仙林湖北部中学项目总建筑面积约64208平方米，其中：地上建筑面积约36432平方米；地下建筑面积27776平方米。具体建设内容包括：教学楼及其他用房，建筑面积约36432平方米；地下停车场及配套，建筑面积约27776平方米。项目部给排水接驳位置均位于学校主入口侧，即守敬路，具体位置如下：第二章编制依据1、城镇给水排水技术规范(GB50788-2012)02、给水排水工程管道施工及验收规范(GB50268-2008)03、给水排水构筑物工程施工及验收规范(GB50141-2008)04、市政排水管道工程及附属设施（06MS201）。5、雨污水市政接驳工程施工图。第三章工程特点与施工技术难点及其对策1、工程特点本工程属于市政工程，位于城市主干道侧，施工工作面受限，施工现场狭窄、管道线路多、施工较为困难，施工中要求严把每道工序质量关。2、工程难点1. 1合理划分施工区段、科学调配劳动力、施工进度的实施上；2. 2在交通安全的防护、治污减霾和噪音污染的防护上；3. 3在管道接口施工质量的保证上；4. 4在管道运输过程中的保护上。3、针对工程特点与难点制定的对策3.1开工前，联系各管线产权单位至施工现场，对各相关管线进行标识，并提出保护措施；3. 2精心组织施工、细化施工工序、采取机械作业、分阶段突击施工，完成一段恢复一段，保证道路畅通，做到文明施工；5. 3现场所有沟槽应设置防护栏杆，并设危险标识；3.4与供货商签订供货合同，保证工程质量，使货源能及时到场。第四章施工部署1、施工工期及质量要求本工程工期要求79日历天，工程计划于2022年3月1日开工，至2022年5月18日竣工。质量标准：按给水排水管道工程施工及验收规范(GB50268-2008)执行。2、施工准备2.1熟悉图纸：拿到图纸后，立即组织现场技术人员熟悉施工图纸，深刻领会设计意图及要求，会同总承包单位、设计单位做好图纸会审工作，把图纸上存在的问题在施工前解决。2.2技术交底：项目经理组织项目部专业技术人员对工程的关键部位、关键工序、特殊过程编制专门的施工方案，对采用的新工艺、新材料应编制施工作业指导书，并及时做好各进场班组的技术、质量、安全交底工作。2.3提出人机计划：制定本工程的劳动力和机械需用计划(见附表)，开工前做到人员、机械设备落实到位，一旦确定进现场时间，保证做到随时调动施工人员和机械设备，达到开工所具备的一切条件。及时组织施工人员队伍，使劳动力有计划、有组织的分段进入现场，满足施工的劳动力需用量，并对进入现场的人员进行安全与环境维护的教育及交底工作。第五章施工工序1、明开槽施工测量定位一放线一沟槽开挖一灰土基础f中砂垫层一管道安装管道接口分检查井浇筑f沟槽回填一路面恢复2、定向钻施工导向曲线设计f测量定位f钻导向孔f扩孔回拖管线f现场清理及恢复第六章施工技术方案1、明开槽施工1.1测定管道中线和建立临时水准点测设管道中线起、终点，检查井位置桩及中心线位控制桩，并在开挖范围外设方向控制桩。施工设置的临时水准点、管道轴线控制桩、高程桩必须经复核后才能使用，并要经常校核。1.2沟槽开挖及支撑沟槽开挖采用挖掘机挖土，人工配合刷坡的方法施工。沟槽槽底净宽度，可按管外径加06米。(1)确定槽底开挖宽度(管道结构宽与两侧工作空间宽之和)，根据开挖边坡1：025,确定沟槽上口开挖边线。(2)严格控制基底高程，沟槽底土基，要保证其强度和稳定，基底设计标高以上0.2-0.3m的原状砂砾，应在铺管前人工清理至设计标高。严禁超挖。如局部超挖或发生扰动，不得回填泥土，可换填最大粒径10-15mm的天然级配砂石料或最大粒径小于40mm的砂砾，并整平夯实。槽底如有坚硬物体必须清除，用砂砾石回填处理。(3)沟槽开挖依据西安市相关环保法规，现场不堆土，挖土方全部外运，回填用土采用外购土方。(4)沟槽开挖成型后用木板及圆木进行支撑，保证边坡稳定。2、定向钻施工(1)依据现场勘察得到的资料，确定入土点、出土点的位置。(2)开挖工作井尺寸为&OniX4.Om,管中心与地板顶面间距不小于750mmo(3)按照设计好的曲线钻进，每根钻杆都要进行钻进距离、深度、侧向位移等导向探测。(4)导向孔完成后，拆掉钻头，换上回扩器扩大钻孔。(5)开始慢慢回拖拉动管道顺利进入空洞，且两侧泥浆回流较好，加快回拖速度。焊接两侧PE法兰。3、管道与检查井连接检查井与PE管道连接处，先采用1:2水泥砂浆加5%防水剂将管外皮处理光滑，然后采用遇水膨胀混凝土填塞管外壁与预留洞口之间的缝隙。4、检查井所有检查井均选用矩形直线钢筋混凝土排水检查井，井室尺寸1100×1100mm,盖板型号选用PBI-4。检查井井筒壁厚240mm,采用MlO水泥砂浆砌筑MUlO粘土砖，井筒内、外壁需采用1：2水泥砂浆加5%防水剂抹面，厚20mm。井室高度按2D+1.8m控制，当埋深不足时可根据埋深情况，在满足结构安全的前提下适当降低。5、闭水试验闭水试验前将试验管段两端管口封堵；试验管段灌满水浸泡时间不少于24小时，使管道充分浸透。6、回填沟槽底部至管顶O.5m范围内沟槽回填材料最大颗粒粒径不得超过4cm,且不得含有尖棱等易对管道造成损伤的物体严禁用生活垃圾,腐殖质土以及其他不符合规范要求的材料进行填方及管道回填施工。7、材料与设备计划材料与设备供应计划表序号名称规格数量单位备注1高密度聚乙烯(HDPE)双壁波纹管(SNlO)DN15030米2非开挖铺设用高密度聚乙烯(HDPE)双壁波纹管(SN16)DN30020米3矩形直线钢筋混凝土排水检查井A×B=1100×IlOOmm4座4顶管井×B=8000×4000mm2座8、劳动力计划序号工种人数备注1测量员1持证上岗2挖机司机1持证上岗3渣土车24打夯机25设备维修工及水电工16普工107砖瓦工28洋镐49总计23第七章技术质量保证措施1、工期保证措施工期保证措施的实施及调整(1)加强计划的严肃性，积极组织均衡施工，实施对计划的方位控制，以确保工期目标的实施。(2)加强计划的动态管理，按施工的实际情况，及时调整，保证能抢回工期。(3)事先编制总进度计划，找出关键工序和关键线路，并加强对其实际施工中的控制，如出现超脱期现象，及时加以调整，保证能抢回工期。2、技术保证措施(1)事先对本工程作全面、准确的了解，以保证及时开工及开工后的顺利施工，对施工中可能会出现的各种问题有充分的预计并制订出各种相应的预防措施。(2)深化图纸，优化施工方案，提出针对本工程的合理化建议,编排合理的施工工序流程图，利用我公司成熟的施工经验，应用高新技术，科学合理地加快施工进度。(3)及时组织施工图纸会审交底，事先及时的解决施工图纸中的技术问题。(4)组织施工队伍对各分部分项工程进行技术、质量交底，避免返工。(5)采取跟踪管理，在第一时间解决施工中的技术问题。经常查阅蓝图、翻样图，修改图纸及会审纪要，按图、按操作规程施工。3、材料供应保证措施(1)及时做好各类材料的要料计划，按公司项目管理法中的材料计划规定执行，根据实际情况编制切实可行的材料供应计划，保证材料供应跟上施工的要求。(2)加强周转设备的管理，按计划及时组织周转设备进退场，并做到堆放整齐，现场无散落，加强材料质量把关，不合格的材料不得进入场内。4、机械设备、周转材料保证(1)所有使用机械、设备进场前必须经维修、保养，确保机械设备的完好。(2)现场备置机械、设备的各种常用零配件，确保机械设备故障及时排除。(3)加强机械设备管理，认真做好机械设备的保养、维修、校检，做好使用记录。(4)按照周转材料需用量计划，保证满足施工要求。(5)根据施工总进度计划表及分项进度计划，排出设备进退场计划，确保工程所需的各类大小型机械正常就位使用。充分发挥我公司设备先进的优越条件，择优选择目前市场较为先进的机械。一llll理小巴T-Iffll出保lifll施工摩瞽一-ll工阶7-军工阶Inl_Rl陷责任期一.一.工保Igl"!-质保if体察£明因倚件崎工tfl<R计卜T进场”“粒营险收卜Jl月访考我俺也少一Ea毛衣、<jM*C川崎ms*ii±ih产丛MgvI&过8验收粒债竣工X件妥制【再验入、支春发大工书”M，Ht*t!n<¢ft1 34忡r”*w ,0Ik青1*trt( 工集WMYit能冷VttH*MXMKUtttIMM斤工事玲M原R保证体系枢图pl.r.11>rI1片殳畏内口而卜T什工町幽方专卜T力宣工畤喷由耳nttee.ewmttflf付”青任Blffi)氏“周仟tKMMff三M»»>命第八章施工安全保证措施1、安全管理组织措施1.1安全管理组织机构:总指挥：XXX组员：XXXXXXXXXXXXXX1.2 安全管理措施成立以项目经理为组长，副经理为副组长，各相关职能部门负责人为组员的安全领导小组，制定安全生产管理目标，建立安全生产责任制。在本工程施工过程中项目部制
