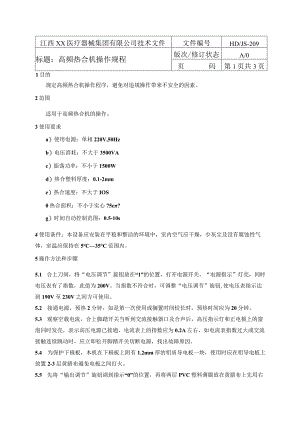

江西XX医疗器械集团有限公司技术文件文件编号HD/JS-209标题：高频热合机操作规程版次/修订状态A/0页码第1页共3页1目的规定高频热合机操作程序，避免对违规操作带来不安全的因素。2范围适用于高频热合机的操作。3使用要求a）使用电源：单相220V,50Hzb）电压消耗：不大于3500VAc）振荡功率：不小于1500Wd）热合塑料厚度：0.1-2mme）热合速度：不大于IOS0热合面积：不小于实心75c?g）时间自动控制范围：0.5-10s4使用条件：本设备应安装在平稳和整洁的环境中，室内空气应干燥，少灰尘及没有腐蚀性气体，室温应保持在535°C范围内。5操作方法和步骤5.1 合上刀闸，将“电压调节”旋钮放在“1”的位置，打开电源开关，“电源指示”灯亮，同时电压表有了指数，此值为200V。当指数不符合时，可调整“电压调节”旋钮,使电压表指示达到190V至230V之间方可使用。5.2 接通电源，预热2分钟，如是第一次使用或搁置时间较长时，预热时间应为20分钟。5.3 观察空载电流，合上脚踏开关当听到交流接触器口及合声后，高压指示灯和正电极上的窗泡同时发亮，表示高压电源已接通，电流表上的指数应为0.2A左右，如电流表指数过大或交流接触连续跳动时，应立即松开脚踏开关切断电源，找出故障原因。5.4 为保护下极板，本机在下极板上附有1.2mm厚的铝质导电板一块，使用时应在铝导电板上放置2-3层黄腊布避免电极之间打火。5.5 先将“输出调节”旋钮调到指示“0”的位置，再将两层PVC塑料薄膜放在黄腊布上先用右脚踩机头推杆使压刀压紧塑料薄膜，再用左脚踏脚踏开关观察电流表的指数，如果数值较大，并且电极间易打火，首先调整谐振腔旁输出电容板最外面一块铝板向外调整，然后再试机，如果数值较小时，可调整“输出调节”旋钮使电流指数上升，如果江西XX医疗器械集团有限公司技术文件文件编号HD/JS-209标题：高频热合机操作规程版次/修订状态A/0页码第2页共3页调至最大，压合还不理想，电流数值还小，则按以上方法把电容板往里调一点，直至满意为止。5.6 本机装有电子式时间继电器，控制时间范围为0.5-10s,连续可调，在使用中根据需要自行确定，关闭“时间开关”加热时间由脚踏开关控制。5.7 机头踏杆可以换向，以方便不同习惯的人使用，机头上装有调节螺栓，调整此螺栓可能改变推杆的高低位置，以使操作人员工作舒适。5.8 当发现压合塑料不平时，可调整正电极上的四个胶木螺钉，使压刀的各压各部分与下极板接触紧密，否则压合不紧密的地方将会出现打火现象。5.9 检查压刀与下极板是否压紧密可用以下方法进行：拿掉铝质导电板，找宽5cm有韧性的薄纸一段，放入压刀与下极板之间，分三处检查，即压刀的中间和两头，分别踏下机头推杆压紧纸条，凡能抽动纸条的地方均为压合不紧，适时可调整下极板中间的固定螺钉，直至各处均能压紧为止。5.10 机器停止使用时,，将电源开关扳到“断”的位置，此时电源指示灯熄灭，电压表的指针回到“0”的位置，再拉下刀闸。6注意事项6.1 在调整“电压调节”旋钮时，不可踏动脚踏开关，否则会因变动电源太大而将调节开关烧坏。6.2 使用时，切勿使两极(压刀与下极板)之间直接接触，以免因短路而烧坏机伴，当踏下脚踏开关接通高压时，不得用手摸压刀和导电片等，以免灼伤皮肤，换用任何模具热合时，手均不能与模具接触。6.3 本机内部电压很高(3900V),使用时切勿乱摸机内各部件，以免发生触电危险及生命安全。6.4 谐振腔是本机的主要部件，其工艺性能要求较严，在使用或挪动时不可强搬和磕碰,如有变形将影响机器的性能和使用。6.5 谐振腔的中外腔缝隙之间不可掉入任何物体，特别是金属物体，否则会引起短路造成机器不能正常使用。6.6 使用中应注意风扇是否正常工作，当风扇不转动时应及时修复，不可强行使用，否则电子管会因散热不良而损坏。江西XX医疗器械集团有限公司技术文件文件编号HD-JS-209标题：高频热合机操作规程版次/修订状态A/0页码第3页共3页6.7 本机要求电源电压为220V,并应保持电压稳定在10%之间，按照电子管的特性规定,灯丝电压长期超出规定值±10%,其寿命将缩短30%,使用中一定要注意电压的变化，及时加以调整。6.8 修理时一定要切断电源，不可带电作业。7检修和保养7.1 每天要擦试机器，清除灰尘，保持机器的干净整洁，机内的各部件不可有污垢和锈蚀的现象发生，即使是机器的外罩，也不能有锈的地方，否则将影响机器的性能。7.2 每天用沾有汽油的棉纱清擦压刀或模具。7.3 每周要在各滑动处加注润滑油。7.4 每年检修一次.
