XX电工科技有限公司成套开关设备辅助回路配线工艺守则（2024年）.docx

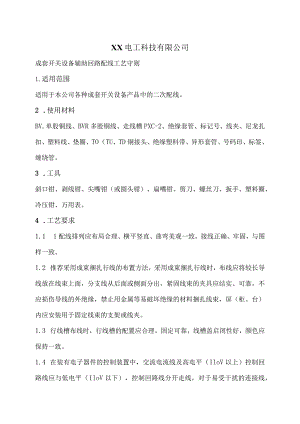

XX电工科技有限公司成套开关设备辅助回路配线工艺守则1.适用范围适用于本公司各种成套开关设备产品中的二次配线。2 .使用材料BV.单股铜线、BVR多股铜线、走线槽PXC-2、绝缘套管、标记号、线夹、尼龙扎扣、塑料线、垫圈、TO（TU、TD铜接头、绝缘塑料带、异形套管、号码印、标签、缠绕管。3 .工具斜口钳、剥线钳、尖嘴钳（或圆头钳）、扁嘴钳、剪刀、螺丝刀、扳手、塑料圈、冷压钳、万用表。4 .工艺要求1.1 1配线排列应布局合理、横平竖直、曲弯美观一致，接线正确、牢固，与图样一致。1.2 推荐采用成束捆扎行线的布置方法，采用成束捆扎行线时，布线应将较长导线放在线束上面，分支线从后面或侧面分出，紧固线束的夹具应结实、可靠，不应损伤导线的外绝缘，禁止用金属等易破坏绝缘的材料捆扎线束，屏（柜、台）内应安装用于固定线束的支架或线夹。1.3 行线槽布线时，行线槽的配置应合理。固定可靠，线槽盖启闭性好，颜色应保持一致。1.4 在装有电子器件的控制装置中，交流电流线及高电平（IloV以上）控制回路线应与低电平（IloV以下），控制回路线分开走线，对于易受干扰的连接线，应采取有效的抗干扰措施，如DXN9系列户内高压带电显示装置，显示器的布线应单独敷设，不能与其它回路混合；强制闭锁装置的“220V电源线要与a、b、c三个输入线分开敷设，防止可能由此引起的干扰影响显示器正常工作。1.5 连接元器件端子或端子排的多股线，应采用冷压接端头，冷压连接要求牢靠，接触良好，高压产品的二次配线在冷压的基础上还必须热敷（焊锡）。1.6 连接器件端子或端子排的导线，在接线端处应加识别标记，如：A411.B411等。导线标记用以识别电路中的导线，字迹排列应便于阅读且满足29.96标号头和符号牌加工固定工艺守则规定要求。1.7 在可运动的地方布线，如跨门线或有翻板的地方，一律采用多股软线,且须留有一定余量，以门板、翻板开至极限位置不受张力和拉力影响而使连接松动或损伤绝缘为原则，且关闭时不应有过大应力。1.8 8过门线束还应采用固定线束的措施,过门线束1.5mm2不超过30根，lmm2不超过45根，若导线超出规定数量，可将线束分成2束或更多，以免因线束过大，影响门的开、关不自如，过门接地线低压柜不小于2.5r三2,高压柜不小于4mm2（指门与骨架之间）。1.9 连接导线中间不允许有接头，每一个端子不允许有二个以上的导线端头，并应确保连接可靠，元件本身引出线不够长，应用端子过渡，不允许悬空连接。1.10 导线束不能紧贴金属结构件敷设，穿越金属构件时应加装橡胶垫圈或其它绝缘套管。1.11 焊接接线只有在所选用元器件是采用此种形式时才允许。1.12 12二次线所有紧固螺钉拧紧后螺纹露出螺帽1-5牙，以2-3牙为宜，所有螺钉不得有滑牙。1.13 已定型的批量产品，二次布线应一致，同批量产品材料色泽应力求相同。4.14二次接线与高低压导体之间的电气绝缘距离见表
