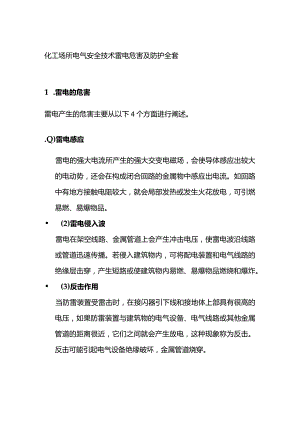

化工场所电气安全技术 雷电危害及防护全套.docx

化工场所电气安全技术雷电危害及防护全套1 .雷电的危害雷电产生的危害主要从以下4个方面进行阐述。.Q)雷电感应雷电的强大电流所产生的强大交变电磁场，会使导体感应出较大的电动势，还会在构成闭合回路的金属物中感应出电流。如回路中有地方接触电阻较大，就会局部发热或发生火花放电，可引燃易燃、易爆物品。 (2)雷电侵入波雷电在架空线路、金属管道上会产生冲击电压，使雷电波沿线路或管道迅速传播。若侵入建筑物内，可将配电装置和电气线路的绝缘层击穿，产生短路或使建筑物内易燃、易爆物品燃烧和爆炸。 (3)反击作用当防雷装置受雷击时，在接闪器引下线和接地体上部具有很高的电压，如果防雷装置与建筑物的电气设备、电气线路或其他金属管道的距离很近，它们之间就会产生放电，这种现象称为反击。反击可能引起电气设备绝缘破坏，金属管道烧穿。(4)雷电对人体的危害雷击电流迅速通过人体,可立即使呼吸中枢麻痹,心室纤颤，心跳骤停，以致使脑组织及一些主要脏器受到严重损害，出现休克或突然死亡。雷击时产生的火花、电弧，还可以使人遭到不同程度的烧伤。2 .防止雷电危害的安全技术措施防止雷电危害的安全技术措施主要从以下2个方面进行阐述。1)防雷装置防雷装置包括接闪器、引下线、接地装置、电涌保护器及其他连接导体。.接闪器。用于直接接受雷击的金属体，如避雷针、避雷线、避雷带、避雷网，安装在被保护设施的上方，它更接近于雷云,雷云首先对接闪器放电,使强大的雷电流沿接闪器、引下线和接地装置导人大地，从而使被保护设施免遭雷击。.引下线。应满足机械强度、耐腐蚀和热稳定的要求，通常采用圆钢或扁钢制成，并采取镀锌或刷漆等防腐措施，绝对不可采用铝线作为引下线。引下线应取最短途径，尽量避免弯曲，并每隔L52m的距离设置1个固定点加以固定。可以利用建筑物的金属结构作为引下线，但金属结构的连接点必须焊接可靠。引下线在地面以上2m至地面以下0.2m的一段应该用角钢、钢管、竹管或塑料管等加以保护，角钢、钢管应与引下线连接，以减小通过雷电流时的电抗。接地装置。接地装置具有向大地泄放雷电流的作用。接地装置与接闪器一样应有防腐要求，接地体一般采用镀锌钢管或角钢制作，其长度宜为2.5m,垂直打人地下，其顶端低于地面0.6m。接地体之间用圆钢或扁钢焊接，并采用沥青漆防腐。电涌保护器。电涌保护器也叫过电压保护器。它是一种限制瞬态过电压和分走电涌电流的器件。2）防雷基本措施防直击雷防直击雷的主要措施是装设避雷针、避雷线、避雷网和避雷带。a.避雷针。避雷针分独立和附设两种。独立避雷针是离开建筑物单独安装的，其接地装置一般也是独立的，接地电阻一般不超过IO0。严格禁止通讯线、广播线和低压线架设在避雷针构架上。独立避雷针构架上若装有照明灯，其电源线应采用金属护套电缆或穿铁管,并将其埋在地中长度IOm以上,深度0.5-0.8m,然后才能引进室内。附设安装在建筑物上的避雷针，其接地装置可以与其他接地装置共用，可以沿建筑物四周敷设。附设避雷针与建筑物顶部的其他接闪器应互相连接起来。露天装设的金属封闭容器，其壁厚大于4mm时，一般可以不装避雷针，而利用金属容器本身作为接闪器，但至少做两个接地点，其间距不应大于30mo避雷针的高度和支数，应按不同保护对象和保护范围选择。太高的避雷针往往起不到预期的效果，反而增加了雷击的概率。.b避雷线。避雷线主要用来保护架空线路免受直击雷破坏。它架设在架空线的上方，并与接地装置连接，所以也称架空地线。.c.避雷带和避雷网。它能保护面积较大的建筑物避免直击雷。在避雷带和避雷网下方的被保护物，一般均能得到很好保护，不必计算其保护范围。避雷带一般可取两带间距为6-10mo避雷网的网格边长一般可取6-12mo易受雷击屋脊、屋角、屋檐等处应设避雷带加以保护。防电磁感应及雷电波入侵雷电感应能产生很高的冲击电压，在电力系统中应与其他过电压同样考虑，在化工厂主要考虑放电火花引起的火灾和爆炸。为防止雷电感应产生的高电压放电，应将建筑物内的金属设备、金属管道、钢筋构架、电缆金属外皮以及金属屋顶等均做等电位良好接地，钢筋混凝土层面应将钢筋焊接成避雷网，并每隔18-24m采用引下线与接地装置连接。金属管道和架空电线遭到雷击产生的高电压若不能就近导入地下,则必沿着管道或线路,传人相连接的设施,危害人身和设备。因此，防雷电侵入波危害的主要措施是在雷电波未侵入前先将其导人地下。具体措施如下。 1）架空管道进厂房处及邻近100m内，采取24处接地措施。 2）在架空电力线路的进户端安装避雷器，避雷器的上端接线路，下端接地。平时避雷器的绝缘间隙保持绝缘状态，不影响电力线路的正常运行。当雷电波传来时，避雷器的间隙被高电压击穿而接地，雷电波就不能侵入设施。雷击后，避雷器的间隙恢复绝缘状态，电力系统仍然正常工作。 3）建筑物的进出线应分类集中布线，穿金属管保护并与其他金属体做等电位联结。4）对建筑物内电子设备分区保护、层层设防，通过接闪、分流、接地、防闪、屏蔽等电位及合理布线等措施，将雷电侵入途径分割若干能量区域并使冲击能量逐次减小到保护目的。
