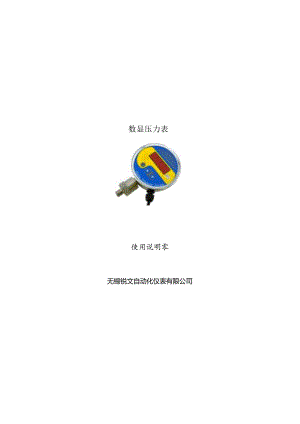

数显压力表使用说明书.docx

数显压力表使用说明零无锡锐文自动化仪表有限公司一、概述数显压力表为全电子结构，前端采用带隔离膜充油压阻式压力传感器，输出信号由高精度，低温漂的放大器放大处理,送入高精度的A/D转换器,转换成微处理器可以处理的数字信号，经过运算处理，由LED显示器显示出实际的压力值。该智能数显压力表使用灵活，操作简单，调试容易，安全可靠。广泛应用于水电，自来水，石油，化工，机械，液压等行业，对流体介质的压力进行测量显示.二、特点 4位LED数码管数字显示,分辨率高,无视值误差. 100标准仪表安装 参数修正功能，现场能对仪表零点，误差值进行修正.三、技术参数:量程范围0"60Mpa精度等级0.2%过载能力200%压力类型表压稳定性0.1%/年电源电压24VDC+20%显示方式0.56”数码管显示范围-1999"9999环境温度-2(TC7(C相对湿度80%安装螺纹M20*1.5材质不锈钢可以通过压力管接头（M20*1.5）（其他尺寸接头可在订货时说明），直接装在液压管路上。在关键应用场合（如剧烈震动或冲击），压力管接头可以通过微型软管进行机械解耦。注:量程小于100KPa时必须垂直安装.5.2电气连接：1 （红色）：电源+2（黄色）：电源-3（蓝色）：4-20Ma4（绿色）：电源-为了防止电磁干扰的影响应注意以下事项:线路连接尽量短采用屏蔽线尽量避免直接接近引起干扰的用户装置或电器和电子装置的接线若用微型软管安装，壳体必须单独接地六、使用须知：1 .仪表储藏与使用适宜在环境温度为-2°c70,现对湿度小于80%的场合.2 .仪表接头在连接管路时应尽量同心平服.3 .仪表连接电源时应参照5.2电气连接进行操作,在确认操作无误后方可接通电源进行运行.4 .仪表在无压力的情况下出现无效数值,可按附图上的操作方法清除七、订货须知：1 .订货时应注明量程，精度等级,接口尺寸.2 .用户无DC24V电源时，本厂可提供220VAC供电产品八、质保用户在遵守使用和保护规则条件下,仪表自出厂日期起保修一年.一年后的维修在本公司进行。本公司随时欢迎用户来函、来电咨询及提出建议。
