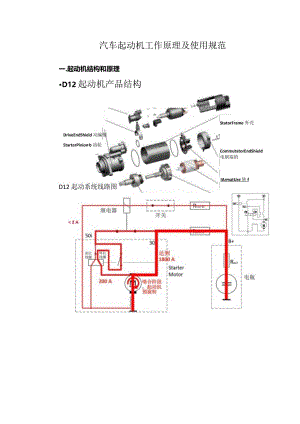

Overrunning Clutch 通向器Planetary Gear h 型减速机构汽车起动机工作原理及使用规范一.起动机结构和原理D12起动机产品结构StatorFrame外壳DriveEndShield动编葡StarterPinion,b齿轮CommutatorEndShield电刷端的IArmatUre转fD12起动系统线路图起动机工作电路图（HXF-88一级起动）二、起动机的安装规范1 .起动机更换前需要检查哪些项目1、油路问题（如：油箱是否有油，滤清器是否漏油，油管是否有弯折导致油路不通？）2、起动机30端至电瓶正极线路断路（如：电瓶接线柱螺母松动,起动机30端螺母松动）3、车辆点火开关接触不良，点火控制线路断路（50接线柱或继电器插口松动/接触不良）4、电瓶电压太低（电瓶需充电）5、更换油路中任何一个零件后，需要重新手动排空油路中的气体后再启动起动机,避免由于用起动机泵油造成的起动机长时间工作烧损。（如：更换柴油滤清器，油管后）2 .起动机装配工艺注意事项以及装配工具客户为30端和继电器插口的起动机,3、起动机30,50连接线线阻要求1 .起动机主回路电阻（从蓄电池正极到起动机主接线柱30端加上从起动棚区动外壳到蓄电池负极的电阻之和）：二1毫欧；2 .起动机控制回路线阻（从蓄电池正极到起动机控制端加上从外壳到蓄电池负极的电阻之和）二500毫欧；3 .蓄电池使用24V大容量的蓄电池,并保证其常温下充满电时内阻范围为5.89.8毫欧（相当于国产180Ah蓄电池）。三、起动机使用规范要求：1、起动机为短时工作制，正常情况下每次起动时间约2s,起动机一般启动时间控制在5秒之内,单次最长不要超过15秒，冬季温度低于零下5。C时，起动前应预热发动机。2、两次起动间隔时间至少为30秒。3、起动机起动前应保证连接可靠，蓄电池电量充足。4、起动机自己带了一个起动保护继电器,建议取消整车所带的起动继电器。5、发动机一经起动，应立即松开起动开关，使起动机的驱动齿轮与飞轮齿圈脱。开。6、发动机飞轮停止转动之前，不得给起动机通电；以防止飞轮和起动机齿轮发生撞击而导致损坏。四、起动机诊断方法分析所需工具 扭力扳手L T40六角接头1： 万用表1T40接头扭力扳手分析流程与方法O-JO起动机报：拆车前构修I测0-C报废拆车前检测-O0-起动机零起动机性部件初检能测试起动机拆解分析OF-O-0-起动机零:起动机性 都件初检 能涌试起动机拆 解分析报废起动机初检1.外观检查用T40起子将罩盖拆下观察是否有异物掉入；开关是否碰坏或烧坏分析流程与方法-OO：O-O。起动机报拆车麓检：起动机零起动机性起动机怵报废施测IIK件初检i修测谎解分析，起动机初检1 .外观检查检查继电器是否有碰坏，插针断或线断的情况；检查继电器是否为非原厂报废OO起动机揪折车前依-OO起动机性起动机折能泅IM分析2 .齿轮旋转检查1 .逆时钟梗转骤动齿轮,如果是行R死或阻力异常大可以判斯起动机内部已经失效：2 .顺时钟旋找斗动齿轮.如果存生力矩异常小或不卡死的情况可以判断起动机己”失效:3 .手向外抖动骤动齿轮,如果齿轮无法正常拉出可以判断起动机已经失效.在以上三项检存中无异常的起动机，进一步确认。分析流程与方法00O；OQO-起动机扳柝车蔺检：起动机零：起动机他起动机拆抵或修赵!他件初惊；!除测试供分析3.通电测试起动机按此图接线测试.汁意各个接口要牢固需保证24V输入电压,可用两个12V电根中联:1 .左F专住电源正极引线,点动Q螺栓（50端）每次点动时间不超过15秒：2 .G强功齿轮是否徒终转动.所转动时起动机内是奔有异响,仃转速表的服务站.可测试小齿轮的转速.大3500转得分钟可视为介格：如通电测试无异常,建议再次装配到发动机测试。Q6,。；OOO起动机报拆?的检，起动机孑加动机慢起动机拆报废修M!假件初粉J能能试新分析1/3.通电测试起动机按此图接线测试，注意各个接U要半固，需保证24V辘入电爪,可用两个12V电瓶中联：1.行手拿住缝也器接头.插拔继电器接头点动起动机，格次点动时间不超过15杪：2.6%动齿轮是否能弊转动,听转动时起动机内是否有弁响。（有转速表的服务站,可测试小齿轮的转速.大I3500转每分钟可视为合格）：如通电测试无异常.建议再次装配到发动机测试。为什么产生误判：1 .没有检测起动机T30端信号（电压）T30端如果没有电压，应检查外部线束，肯定有断路点或者接触不好的地方。检测方法：用万用表连接到起动机30端与起动机外壳电压应该为24V左右（电瓶电压）2 .错误判断起动机T50接触信号（电压）。针对插针类型起动机，点火钥匙到STARTER档，与起动机继电器插口对应的线束插头（该插头有两个插孔），一个插孔与起动机外壳为24V电压。另一个插针与起动机外壳电压是一个低电压（大约为1-4V）,起动过程中两孔电流应为2A左右3.错判起动机功率不足或者功能失效（起动机能工作，但是发动机难以发动起来）起动机能带动发动机转动，功能没有失效，不能轻易判定起动机功率不足，等起动机冷却30秒，再次起动。在冬天，冷启动困难时，一定注意保证电瓶充满电，而且短时间内多次起动时，一定保证间隔时间大于30秒以上，避免起动机烧坏。起动机生产日期判别方法生产日期钢卬打标方式一一年+月+生产序号表示：（零件号：OOoI251522,SANY件号：1411020004A）
