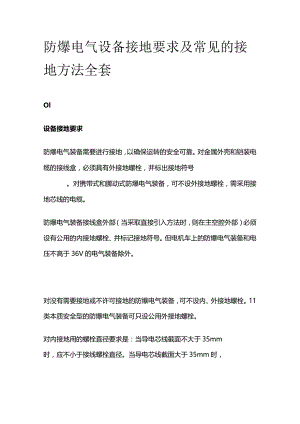

防爆电气设备接地要求及常见的接地方法全套Ol设备接地要求防爆电气装备需要进行接地，以确保运转的安全可靠。对金属外壳和铠装电缆的接线盒，必须具有外接地螺栓，并标出接地符号。对携带式和挪动式防爆电气装备，可不设外接地螺栓，需采用接地芯线的电缆。防爆电气装备接线盒外部（当采取直接引入方法时，则在主空腔外部）必须设有公用的内接地螺栓、并标记接地符号。但电机车上的防爆电气装备和电压不高于36V的电气装备除外。对没有需要接地或不许可接地的防爆电气装备，可不设内、外接地螺栓。11类本质安全型的防爆电气装备可只设公用外接地螺栓。对内接地用的螺栓直径要求是：当导电芯线截面不大于35mm时，应不小于接线螺栓直径。当导电芯线截面大于35mm时，应不小于衔接导电芯线截面之半的螺栓直径，但至多等于衔接35mm芯线的螺栓直径。对外接地用的螺栓直径请求是：功率大于IokW的装备，不得小于M12;功率大于5kW至IOkW的装备，不得小于MlO;功率大于250W至5kW的装备不得小于M8功率不大于250W,且电流不大于5A的装备，不得小于M6;本质安全型电气装备和仪器仪表类，外接地螺栓能压紧接地芯线即可。02常见的接地方法1 ,重复接地重复接地是指在中性点直接接地的系统中，零线的一处或多处通过金属导线与接地装置相连。在低压三相四线制中性点直接接地线路中，施工单位在安装时，应将配电线路的零线干线和支线的终端接地，零线干线每1公里接地一次。距离接地点50米以上的配电线路，接用户的零线仍应重复接地，重复接地电阻不大于10欧姆。2 .保护接地保护接地主要用于中性点不接地的供电系统。如果不采取保护接地措施，人体接触带电外壳时，由于传输线与地面之间的分布电容形成回路，导致人体通过电流，造成触电事故。如果对电气设备采取保护接地措施，当人体接触带电外壳时，人体的电阻与保护接地装置并联。由于接地电阻小于人体电阻，可以认为通过人体的电流很小，几乎不通过人体，从而避免了触电事故。3 .防雷接地防雷接地是防雷措施的一部分，其作用是将雷电流引入大地。避雷器（包括避雷针、避雷带、避雷网和消雷器等）主要用于建筑物和电气设备的防雷。避雷器的一端与被保护设备相连，另一端与接地装置相连。在直击雷的情况下，避雷器将雷电引向自身，雷电电流通过其引下线和接地装置进入大地。此外，由于雷电引起的静电感应效应，为了防止房屋火灾或触电等间接损害，通常需要对建筑物内的金属设备、金属管道、钢筋结构进行接地；雷电波会沿着低压架空线路和电视天线侵入房屋，造成房屋内电气设备绝缘击穿，从而引发火灾或人身触电伤亡。所以线上和进屋前的绝缘瓷瓶的铁脚要接地。4 .屏蔽接地是消除电磁场对人体危害的有效措施，也是防止电磁干扰的有效措施。高频技术在电热、医疗、无线电广播、通信、电视台和导航、雷达等方面得到了广泛应用。人体在电磁场作用下，吸收的辐射能量将发生生物学作用，对人体造成伤害，如手指轻微颤抖、皮肤划痕、视力减退等。对产生磁场的设备外壳设屏蔽装置，并将屏蔽体接地，不仅可以降低屏蔽体以外的电磁场强度，达到减轻或消除电磁场对人体危害的目的，也可以保护屏蔽接地体内的设备免受外界电磁场的干扰影响。5 .静电接地为防止静电危害影响并将其泄放，是静电防护最重要的一环。03设备接地技术原则1.为保证人身和设备安全，各种电气设备均应根据国家标准GB14050系统接地的形式及安全技术要求进行保护接地。保护接地线除用以实现规定的工作接地或保护接地的要求外，不应作其它用途。2、不同用途和不同电压的电气设备，除有特殊要求外，一般应使用一个总的接地体，按等电位联接要求，应将建筑物金属构件、金属管道（输送易燃易爆物的金属管道除外）与总接地体相连接。3、人工总接地体不宜设在建筑物内，总接地体的接地电阻应满足各种接地中最小的接地电阻要求。
