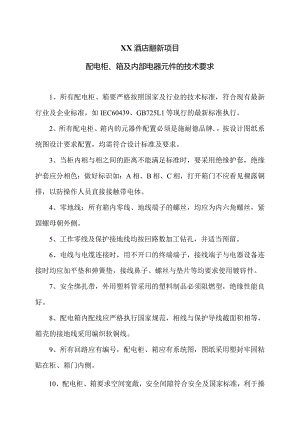

XX酒店翻新项目配电柜、箱及内部电器元件的技术要求（2024年）.docx

XX酒店翻新项目配电柜、箱及内部电器元件的技术要求1、所有配电柜、箱要严格按照国家及行业的技术标准，符合现有最新行业及企业标准，如IEC60439、GB725L1等现行的最新标准执行。2、所有配电柜、箱内的元器件配置必须是施耐德品牌.，按设计图纸系统图设计要求配置，均需符合设计标准及要求。3、当柜内相与相之间的距离不能满足标准时，要采用绝缘护套，绝缘护套应分相色；做好标识如：A相、B相、C相，打开箱门不应看见裸露铜排，以防操作人员直接接触带电体。4、零地线：所有箱内零线、地线端子的螺丝，均应为内六角螺丝，紧固螺母朝外侧。5、工作零线及保护接地线均按回路数加工钻孔，并适当预留。6、电线与电缆连接时，用不开口的终端端子，接线端子与电器设备连接时均应加平垫和弹簧垫，接线鼻子、螺丝与垫片等均要求使用镀锌件。7、安全绑扎带，外用塑料管采用的塑料制品必须阻燃型，绝缘性能良好。8、配电箱内配线应严格执行国家规范，相线与保护导线截面积相等，箱壳的接地线采用编织软铜线。9、所有回路应有编号，配电柜、箱应有系统图，图纸采用塑封牢固粘贴在柜、箱门内侧。10、配电柜、箱要求空间宽敞，安全间隙符合安全及国家标准，利于操作检修，利于进出电缆敷设、接线。11、箱内部线路规范标准，规格型号满足规范要求，走线美观且便于维修改动，标示、标号清楚准确；线路有预留，跳线截面符合设计要求和规范标准。12、电气间隙，爬电距离应符合国家标准。13、二次线可轧成圆形或长方形，线束配置必须横平竖直整齐美观困扎结实，不允许出现松散或麻花现象。14、二次线不允许有接头，不允许强力拉伸和导线及其绝缘被破坏情况出现。15、两个电器元件连接导线中间不允许有接头。16、二次线穿过金属板孔时，必须有保护导线绝缘不受损坏的措施。17、配电柜、箱内的电源指示灯应接在总电源前侧，指示灯应采用图纸给定规格的指示灯。指示灯及按钮的颜色应根据其用途GB2682-81（电工成套装置中指示灯和按钮颜色）的规定选择。18、其中图中所示总开关柜应有欠压保护装置，以保护总开关以下的电器元件和设备。19、产品出厂时应提供：厂家资质文件、装箱清单、产品合格证、使用说明书、出厂试验报告、有关电气图纸，柜箱门钥匙，操作手柄及合同规定的备品配件，主要元器件的使用说明书，需注明原件存放处章，资料需每页加盖生产商红章，并一式四份交付甲方。20、以上所有产品必须符合中国电工产品认证委员会的安全认证和国家强制性3C认证要求。
