几种疏水器原理.docx

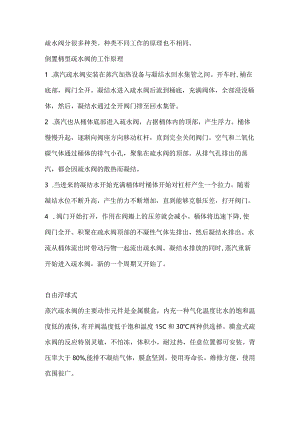

疏水阀分很多种类。种类不同工作的原理也不相同。倒置桶型疏水阀的工作原理1 .蒸汽疏水阀安装在蒸汽加热设备与凝结水回水集管之间。开车时,桶在底部，阀门全开。凝结水进入疏水阀后流到桶底，充满阀体，全部浸没桶体，然后，凝结水通过全开阀门排至回水集管。2 .蒸汽也从桶体底部进入疏水阀，占据桶体内的顶部，产生浮力。桶体慢慢升起，逐渐向阀座方向移动杠杆，直到完全关闭阀门。空气和二氧化碳气体通过桶体的排气小孔，聚集在疏水阀的顶部。从排气孔排出的蒸汽，都会因疏水阀的散热而凝结。3 .当进来的凝结水开始充满桶体时桶体开始对杠杆产生一个拉力。随着凝结水位不断升高，产生的力不断增加，直到能够克服压差，打开阀门。4 .阀门开始打开，作用在阀瓣上的压差就会减小。桶体将迅速下降,使阀门全开。积聚在疏水阀顶部的不凝性气体先排出，然后凝结水排出。水流从桶体流出时带动污物一起流出疏水阀。凝结水排放的同时,蒸汽重新开始进入疏水阀，新的一个周期又开始了。自由浮球式蒸汽疏水阀的主要动作元件是金属膜盒，内充一种气化温度比水的饱和温度低的液体,有开阀温度低于饱和温度15C和30两种供选择。膜盒式疏水阀的反应特别灵敏，不怕冻，体积小，耐过热，任意位置都可安装。背压率大于80%,能排不凝结气体，膜盒坚固，使用寿命长，维修方便，使用范围很广。装置刚起动时，管道出现低温冷凝水，膜盒内的液体处于冷凝状态，阀门处于开启位置。当冷凝水温度渐渐升高，膜合内充液开始蒸发，膜合内压力上升，膜片带动阀心向关闭方向移动，在冷凝水达到饱和温度之前，疏水阀开始关闭。膜盒随蒸汽温度变化控制阀门开关，起到阻汽排水作用。自动自由浮球式蒸汽疏水阀，自动自由浮球式蒸汽疏水阀的阀芯不锈钢波纹管内充一种汽化温度低于水饱和温度的液体。随蒸汽温度变化控制阀门开关，该阀设有调整螺栓，可根据需要调节使用温度，一般过冷度调整范围低于饱和温度1540。背压率大于70%,不怕冻,体积小，任意位置都可安装，能排不凝结气体，使用寿命长。当装置启动时，管道出现冷却凝结水，波纹管内液体处于冷凝状态，阀心在弹簧的弹力下，处于开启位置。当冷凝水温度渐渐升高，波纹管内充液开始蒸发膨胀，内压增高，变形伸长，带动阀心向关闭方向移动，在冷凝水达到饱和温度之前，疏水阀开始关闭,随蒸汽温度变化控制阀门开关，阻汽排水。热动力式蒸汽疏水阀热动力式蒸汽疏水阀的主要部件是双金属片感温元件，随蒸汽温度升降受热变形，推动阀心开关阀门。热动力式蒸汽疏水阀设有调整螺栓,可根据需要调节使用温度，一般过冷度调整范围低于饱和温度15-30°C,背压率大于70%,能排不凝结气体，不怕冻，体积小，能抗水锤，耐高压，任意位置都可安装。双金属片有疲劳性，须要经常调整。当装置刚起动时，管道出现低温冷凝水，双金属片是平展的，阀心在弹簧的弹力下，阀门处于开启位置。当冷凝水温度渐渐升高，双金属片感温起元件开始弯曲变形，并把阀心推向关闭位置。在冷凝水达到饱和温度之前，疏水阀开始关闭。双金属片随蒸汽温度变化控制阀门开关，阻汽排水。热静力型疏水阀热静力型疏水阀的过冷度比较大，一般过冷度为15度到40度，它能利用凝结水中的一部分显热，阀前始终存有高温凝结水，无蒸汽泄漏,节能效果显著。是在蒸汽管道，伴热管线、小型加热设备，采暖设备,温度要求不高的小型加热设备上，最理想的疏水阀。
