小学新建体育馆工程设计--建筑节能设计报告书.docx

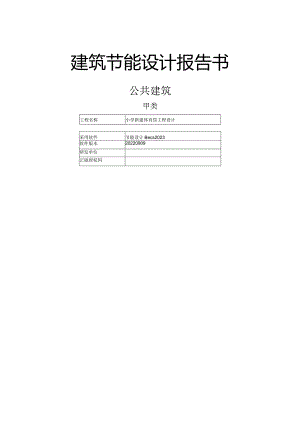

建筑节能设计报告书公共建筑甲类工程名称小学新建体育馆工程设计采用软件节能设计Becs2023软件版本20220909研发单位正版授权码目录L建筑概况32 .设计依据33 .建筑大样44 .规定性指标检查64.1 工程材料64.2 围护结构作法简要说明74.3 体形系数74.4 窗墙比84.4.1 窗墙比84.4.2 夕卜窗表84.5 天窗84.5.1 天窗屋顶比84.5.2 天窗类型94.6 屋顶构造94.6.1 11级设防平屋面（不上人）94.7 外墙构造94.7.1 外墙相关构造94.7.2 外墙主断面传热系数的修正系数104.7.3 外墙平均热工特性104.8 外窗热工114.8.1 外窗构造114.8.2 建筑遮阳措施114.8.3 外遮阳类型124.8.4 平均传热系数124.8.5 综合太阳得热系数134.8.6 总体热工性能154.9 非中空窗面积比154.10 可开启窗扇154.11 规定性指标检查结论161建筑概况工程名称小学新建体育馆工程设计工程地点地理位置北纬：23.08°东经：113.14°气候分区夏热冬暖B区建筑面积地上1418.84m2地下0mj建筑层数地上1地下0建筑高度11.Om建筑（节能计算）体积9665.04建筑（节能计算）外表面积2276.82北向角度90结构类型外墙太阳辐射吸收系数0.75屋顶太阳辐射吸收系数0.752设计依据1 .建筑节能与可再生能源利用通用规范GB55015-20212 .公共建筑节能设计标准GB50189-20153 .民用建筑热工设计规范GB50176-20164 .建筑幕墙、门窗通用技术条件GB/T31433-20153建筑大样朝向三向112东向113西向立面4立面图例1层平面2层平面4规定性指标检查4.1 工程材料材料名称导热系数蓄热系数S密度P比热容Cp蒸汽渗透系数U备注W(m.K)W(m2.K)kgm3J(kg.K)g(m.h.kPa)水泥砂浆0.93011.3701800.01050.00.0210来源：民用建筑热工设计规范GB50176-2016c20细石混凝土(p=2300)1.51015.2432300.0920.00.00001:3水泥砂浆找平层0.93011.3701800.01061.90.0000石灰砂浆0.81010.0701600.01050.00.0443来源：民用建筑热工设计规范GB50176-2016钢筋混凝土1.74017.22500.0920.00.0158来源：民用建筑热工设计规范GB50176-2016挤塑聚苯乙烯泡沫板0.0370.33430.01380.00.0000防水砂浆0.93011.3061800.01050.00.0000加气混凝土砌体0.2203.601700.01158.00.0000蒸汽渗透系数没有给出聚合物水泥砂浆0.930113061800.01050.00.0000低标号砂浆隔离层0.930113701800.01061.90.0000合成高分子防水卷材0.1506.070580.05823.60.0000修正系数1.20水泥砂浆面层0.93011.3701800.01050.00.0210蒸汽渗透系数为测定值水泥砂浆找平层(1:2.5)0.93011.3061800.01050.00.0210洛科威定向岩棉板80180mm0.0350.750110.02009.10.0000修正系数=1.034.2 围护结构作法简要说明1 .屋顶构造：I【级设防平屋面(不上人)：(由上到下)水泥砂浆面层20mm+低标号砂浆隔离层Iomm+合成高分子防水卷材1.2mm+L3水泥砂浆找平层20mm+洛科威定向岩棉板80180mm85mm+c20细石混凝土(p=2300)20mm+钢筋混凝土120mm2 .外墙构造:外墙构造：(由外到内)水泥砂浆找平层(1:2.5)15mm+防水砂浆7mm+聚合物水泥砂浆IOmm+加气混凝土砌体200mm3 .外窗构造：(1) 6高透光LoW-E+12空气+6透明(中置百叶)：传热系数l898WmA2.K,太阳得热系数0.261(2) 6透明+12空气+6透明(中置百叶)：传热系数2.618WmA2.K,太阳得热系数0.3594.3 体形系数外表面积2276.82建筑体积9665.04体形系数0.244.4 窗墙比4.4.1 窗墙比朝向立面窗面积(Itf)墙面积(Itf)窗墙比南向立面142.90323.000.13北向立面2102.08323.000.32东向立面397.40298.500.33西向立面497.40298.500.334.4.2 外窗表朝向立面编号尺寸楼层数量单个面积(m1)合计面积(m1)南向立面142.90SC21262.10×2.60245.4621.84SC27262.70×2.60237.0221.06北向立面2102.08C20272.00×2.51125.0310.06C21262.10×2.60245.4621.84C21272.10×2.51145.2821.12C27262.70×2.60237.0221.06透光门-M27382.70×3.46139.3328.00东向立面397.40C16261.60×2.60214.164.16C16271.60×2.51114.024.02C19261.90×2.60214.944.94C22262.20×2.60245.7222.88C22272.20×2.51135.5316.59C27262.70×2.60227.0214.04XF22272.20×2.51115.535.53透光门-MI9381.90×3.46116.576.57透光门-M27382.70×3.46129.3318.67西向立面497.40C1626I.60×2.60214.164.16C16271.60×2.51114.024.02C19261.90×2.60214.944.94C22262.20×2.60245.7222.88C22272.20×2.51135.5316.59C27262.70×2.60227.0214.04XF22272.20×2.51115.535.53透光门-Ml9381.90×3.46116.576.57透光门-M27382.70×3.46129.3318.674.5 天窗4.6 5.1天窗屋顶比本工程无此项内容4.5.2天窗类型本工程无此项内容4.6屋顶构造4. 6.111级设防平屋面（不上人）材料名称（由上到下）厚度3导热系数蓄热系数S修正系数热阻R热惰性指标(mm)W(m.K)W(m1.K)(m1K)WD=R*S水泥砂浆面层200.93011.3701.000.0220.245低标号砂浆隔离层100.93011.3701.000.0110.122合成高分子防水卷材1.20.1506.0701.000.0080.0491:3水泥砂浆找平层200.93011.3701.000.0220.245洛科威定向岩棉板80180mm850.0350.7501.032.3581.821c20细石混凝土（p=2300）201.51015.2431.000.0130.202钢筋混凝土1201.74017.2001.000.0691.186各层之和Z276.22.5023.869外表面太阳辐射吸收系数0.75传热系数K=l(016+ZR)0.38标准依据建筑节能与可再生能源利用通用规范GB55015-2021第3.1.10条标准要求K<0.40结论满足4.7外墙构造4. 7.1外墙相关构造4.1.1.1 外墙构造一材料名称（由外到内）厚度导热系数蓄热系数S修正系数热阻R热惰性指标(mm)W(m.K)W(m2.K)a(m,K)WD=R*S水泥砂浆找平层（1:2.5）150.93011.3061.000.0160.182防水砂浆70.93011.3061.000.0080.085聚合物水泥砂浆100.93011.3061.000.0110.122加气混凝土砌体2000.2203.6011.000.9093.274各层之和Z2320.9443.663外表面太阳辐射吸收系数0.75传热系数K=l(0.16+ER)0.914.1.1.2 热桥梁构造一材料名称（由外到内）厚度导热系数蓄热系数S修正系数热阻R热惰性指标(mm)W(m.K)w(m1.K)(m1K)WD=R*S水泥砂浆200.93011.3701.000.0220.245挤塑聚苯乙烯泡沫板200.0370.3341.000.5410.181水泥砂浆200.93011.3701.000.0220.245钢筋混凝土2001.74017.2001
