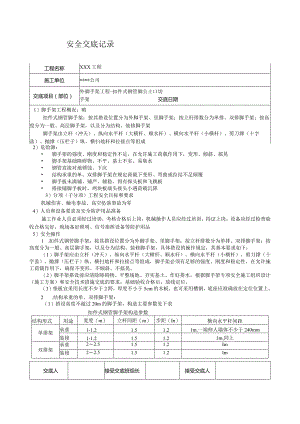

扣件式钢管脚手架安全技术交底.docx
安全交底记录工程名称XXX工程施工单位*公司交底项目（部位）外脚手架工程-扣件式钢管脚公土口切手架交底日期1）脚手架工程概况：略扣件式钢管脚手架：按其搭设位置分为外脚手架、里脚手架；按立杆排数分为单排、双排脚手架；按高度分为一般、高层脚手架，以及分为结构、装修脚手架脚手架由立杆（冲天）、纵向水平杆（大横杆、顺水杆）、横向水平杆（小横杆）、剪刀撑（十字盖）、抛撑（压栏子）纵、横扫地杆和拉接点等组成2）危险源： 脚手架的强度、刚度和稳定性不足，在允许施工荷载作用下，变形、倾斜、摇晃 脚手架基础障碍物、不平、基土不实、易集水 钢管直接对地锈蚀、下沉 结构承重的单、双排脚手架在规定荷载下变形、弯曲或拉结不足倾覆 脚手板未满铺、铺严、辅稳，得有探头板和飞跳板 搭接铺脚手板时，两块板端头接头小遇荷载沉降3）分项（子分项）工程安全目标和要求机械伤害、触电事故、高空坠落事故为零4）人员和设备要求及安全防护用品准备施工作业人员必须经过培训，考核合格后上岗，机械操作人员应经过培训，持证上岗，设备应经过检查验收合格完好，现场备好照明、信号指挥设备等防护用品5）安全操作1 .扣件式钢管脚手架：按其搭设位置分为外脚手架、里脚手架；按立杆排数分为单排、双排脚手架；按高度分为一般、高层脚手架，以及分为结构、装修脚手架，具体搭设的操作规定，其基本要求如下：（1）脚手架应由立杆（冲天）、纵向水平杆（大横杆、顺水杆）、横向水平杆（小横杆）、剪刀撑（十字盖）、抛撑（压栏子）纵、横扫地杆和拉接点等组成，脚手架必须有足够的强度、刚度和稳定性，在允许施工荷载作用下，确保不变形、不倾斜、不摇晃。（2）脚手架搭设前应清除障碍物、平整场地、夯实基土、作好排水，根据脚手架专项安全施工组织设计（施工方案）和安全技术措施交底的要求，基础验收合格后，放线定位。（3）垫板宜采用长度不少于2跨，厚度不小于5cm的木板，也可采用槽钢，底座应准确放在定位位置上。2 .结构承重的单、双排脚手架：（1）搭设高度不超过20m的脚手架，构造主要参数见下表扣件式钢管脚手架构造参数结构形式用途宽度（m）立杆间距（m）步距（In）横向水平杆间距单排架承重1-1.21.51.21m,一端伸人墙体不少于240mm装修1-1.21.51.21m,同上双排架承重22.51.51.2Im装修22.51.51.2Im交底人接受交底班组长接受交底人安全交底记录编号工程名称XXX工程施工单位*公司交底项目(部位)外脚手架工程-扣件式钢管脚手架交底日期(2)立杆应纵成线、横成方，垂直偏差不得大于1/200。立杆接长应使用对接扣件连接，相邻的两根立杆接头应错开50Onni1,不得在同一步架内。立杆下脚应设纵、横向扫地杆。(3)纵向水平杆在同一步架内纵向水平高差不得超过全长的1/300,局部高差不得超过50mm。纵向水平杆应使用对接扣件连接，相邻的两根纵向水平接头错开50Omnb不得在同一跨内。(4)横向水平杆应设在纵向水平杆与立杆的交点处，与纵向水平杆垂直。横向水平杆端头伸出外立杆应大于Ioomn1,伸出里立杆为450mm。(5)架高20m以上时，从两端每7根立杆(一组)从下到上设连续式的剪刀撑，架高20m以下可设间断式剪刀撑(斜支撑)，即从架子两端转角处开始(每7根立杆为一组)从下到上连续设置。剪刀撑钢管接长应用两只旋转扣件搭接，接头长度不小于500mm,剪刀撑与地面夹角为45“一60"。剪刀撑每节两端应用旋转扣件与立杆或横向水平杆扣牢。(6)脚手架与在建建筑物拉结点必须用双股8号铅丝或46.1级钢筋与结构拉顶牢固，拉结点之间水平距离不大于6m,垂直距离不大于4m。高度超过20m的脚手架不得使用柔性材料进行拉结，在拉结点设可靠支顶。(7)高层施工脚手架(高20m以上)在搭设过程中，必须以1518m为一段，根据实际情况，采取撑、挑、吊等分阶段将荷载卸到建筑物的技术措施。(8)铺、翻脚手板：脚手板铺设于架子的作业层上。脚手板有木、钢两种，不得使用竹编脚手板。脚手板必须满铺、铺严、辅稳，不得有探头板和飞跳板。铺脚手板可对头或搭接铺设，对头铺脚手板，搭接处必须是双横向水平杆，且两根间隙200250mm,有门窗口的地方应设吊杆和支柱，吊杆间距超过L5m时；必须增加支柱。搭接铺脚手板时，两块板端头的搭接长度应不小于20Omnb如有不平之处要用木块垫在纵，横水平杆相交处，不得用碎砖块塞垫。翻脚手板应二人操作，配合要协调，要按每档由里逐块向外翻到最外一块时，站到邻近的脚手板把外边一块翻上去。翻、铺脚手板时必须系好安全带。脚手板翻板后，下层必须留一层脚手板或兜一层水平安全网，作为防护层。不铺板时，横向水平杆间距不得大于3m。6) .应急准备和响应：对于发生扭伤、摔伤、高空坠落等应及时向主管部门汇报进行处理，并进行紧急抢救7) .其他注意事项：施工中注意人员的情绪以及精神状态，发现异常情况应及时调整人员应了解机械使用中的危险源及控制措施交底人接受交底班组长接受交底人
