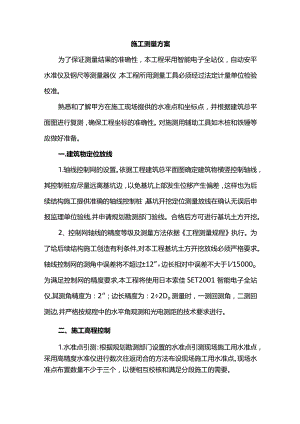

施工测量方案.docx
施工测量方案为了保证测量结果的准确性，本工程采用智能电子全站仪，自动安平水准仪及钢尺等测量器仪，本工程所用测量工具必须经过法定计量单位检验校准。熟悉和了解甲方在施工现场提供的水准点和坐标点，并根据建筑总平面图进行复测，确保工程坐标的准确性。对施测用辅助工具如木桩和铁锤等应做好准备。一.建筑物定位放线1.轴线控制网的设置。依据工程建筑总平面图确定建筑物横竖控制轴线，其控制桩应尽量远离基坑边，以免基坑上部发生位移产生偏差，这样也为后续结构施工提供准确的轴线控制桩，基坑开挖定位测量放线在确认无误后申报监理单位验线,并申请规划勘测部门验线。合格后方可进行基坑土方开挖。2、控制网轴线的精度等级及测量方法依据工程测量规程执行。为了给后续结构施工创造有利条件,对本工程基坑土方开挖放线必须严格要求。轴线控制网的测角中误差将不超过±12”，边长相对中误差不大于l15000o为满足控制网的精度要求,本工程将使用日本索佳SET2001智能电子全站仪,其测角精度为：2“；边长精度为：2÷2Do测量时，一测回测角，二测回测边,并严格按规程中的水平角观测和光电测距的技术要求进行。二、施工高程控制1.水准点引测：根据规划勘测部门设置的水准点引测现场施工用水准点，采用高精度水准仪进行数次往返闭合的方法布设现场施工用水准点。现场水准点布置数量不少于三个，以便相互校核和满足分段施工的需要。2、施工中标高控制：场内设置的水准网控制点，在间隔一定的时间需联测一次，以作相互检核，对检测的数据应认真计算，以保证水准点使用的准确性。施工中标高控制方法：根据现场水准网控制点，采用高精度的水准仪在基坑四周布置标高传递基准点，以此点控制基坑的开挖标高。在基坑开挖过程中，为了做到心中有数，在基坑壁上每4m设置一个控制标高。基底标高的控制：为了保证不超挖，在距基底设计标高Im处测一标高，并抄出标高水平线，以此标高线来控制挖土深度。
