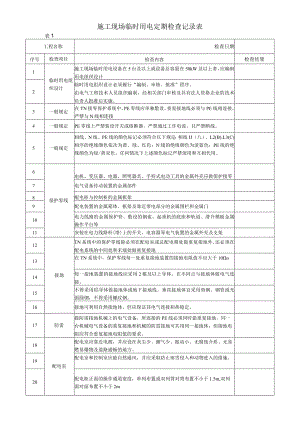

施工现场临时用电定期检查记录表.docx
施工现场临时用电定期检查记录表表1工程名称检查日期序号检查项目检查内容检查结果1临时用电组织设计施工现场临时用电设备在5台及以上或设备总容量在50kW及以上者，应编制用电组织设计2临时用电组织设计必须履行“编制、审核、批准”程序。由电气工程技术人员组织编制，经相关部门审核及具有法人资格企业的技术负责人批准后实施。3一般规定在TN接零保护系统中，PE零线应单独敷设。重复接地线必须与PE线相连接，严禁与N线相连接4一般规定PE零线上严禁装设开关或熔断器，严禁通过工作电流，且严禁断线。5一般规定相线、N线、PE线的颜色标记必须符合以下规定：相线IJ（八）、L2(B).L3(C)相序的绝缘颜色依次为黄、绿、红色；N线的绝缘颜色为淡蓝色；PE线的绝缘颜色为绿/黄双色。任何情况下上述颜色标记严禁混用和互相代用。6保护零线电机、变压器、电器、照明器具、手持式电动工具的金属外壳应做保护接零7电气设备传动装置的金属部件8配电柜与控制柜的金属框架9配电装置的金属箱体、框架及靠近带电部分的金属围栏和金属门10电力线路的金属保护管、敷设的钢索、起重机的底座和轨道、滑升模板金属操作平台等11安装在电力线路杆(塔)上的开关、电容器等电气装置的金属外壳及支架12接地TN系统中的保护零线除必须在配电室或总配电箱处做重复接地外,还必须在配电系统的中间处和末端处做重复接地13在TN系统中，保护零线每一处重复接地装置的接地电阻值不应大于10o14每一接地装置的接地线应采用2根及以上导体，在不同点与接地体做电气连接。15不得采用铝导体做接地体或地下接地线。垂直接地体宜采用角钢、钢管或光面圆钢，不得采用螺纹钢。16接地可利用自然接地体，但应保证其电气连接和热稳定。17防雷做防雷接地机械上的电气设备，所连接的PE线必须同时做重复接地，同一台机械电气设备的重复接地和机械的防雷接地可共用同一接地体，但接地电阻应符合重复接地电阻值的要求。18配电室配电室应靠近电源，并应设在灰尘少、潮气少、振动小、无腐蚀介质、无易燃易爆物及道路通畅的地方。19配电室和控制室应能自然通风，并应采取防止雨雪侵入和动物进入的措施。20配电柜正面的操作通道宽度，单列布置或双列背对背布置不小于1.5m,双列面对面布置不小于2m续表一）21配电柜后面的维护通道宽度，单列布置或双列面对面布置不小于0.8m,双列背对背不小于L5m,个别地点有建筑结构凸出的地方，则此点通道宽度不小于0.2m22配电柜侧面的维护通道宽度不小于Im23配电室的顶棚与地面的距离不低于3m24配电装置的上端距顶棚不小于0.5m25配电室内的母线涂刷有色油漆，以标志相序；LKL2、L3三相为黄、绿、红色。垂直排列时为上中下顺序，引下排列时为左中右顺序，水平排列时为后中前顺序。26配电室的建筑物和构筑物的耐火等级不低于3级，室内配置砂箱和可用于扑灭电气火灾的灭火器。27配电室的门向外开，并配锁28配电室的照明分别设置正常照明和事故照明29配电柜应装设电源隔离开关及短路、过载、漏电保护电器。电源隔离开关分断时应有明显可见分断点30配电柜或配电线路停电维修时，应挂接地线，并应悬挂“禁止合闸、有人工作”停电标志牌。停送电必须由专人负责。31配电室应保持整洁，不得堆放任何妨碍操作、维修的杂物。32电缆线路电缆中必须包含全部工作芯线和用作保护零线或保护线的芯线。需要三相四线制配电的电缆线路必须采用五芯电缆。五芯电缆必须包含淡蓝、绿/黄二种颜色绝缘芯线。淡蓝色芯线必须用作N线；绿/黄双色芯线必须用作PE线，严禁混用。33电缆线路应采用埋地或架空敷设，严禁沿地面明设，并应避免机械损伤和介质腐蚀。埋地电缆路径应设方位标志。34配电箱及开关箱配电系统应设置配电柜或总配电箱、分配电箱、开关箱，实行三级配电。35每台用电设备必须有各自专用的开关箱，严禁用同一个开关箱直接控制2台及以上用电设备（含插座）36配电箱、开关箱周围应有足够2人同时工作的空间和通道，不得堆放任何妨碍操作、维修的物品，不得有灌木、杂草。37配电箱、开关箱应装设端正、牢固。固定式配电箱、开关箱的中心点与地面的垂直距离应为1.4ml.6m。移动式配电箱、开关箱应装设在坚固、稳定的支架上。其中心点与地面的垂直距离宜为0.8m-1.6mo38配电箱、开关箱内的金属电气安装板与金属箱体应做电气连接。39配电箱的电器安装板上必须分设N线端子板和PE线端子板。N线端子板必须与金属电器安装板绝缘;PE线端子板必须与金属电器安装板做电连接。进出线中的N线必须通过N线端子板连接；PE线必须通过PE线端子板连接。40配电箱、开关箱的金属箱体、金属电器安装板以及电器正常不带电的金属底座、外壳等必须通过PE线端子板与PE线做电气连接，金属箱门与金属箱体必须通过采用编织软铜线做电气连接。（续表二）41配电箱、开关箱外形结构应能防雨、防尘。42开关箱必须装设隔离开关、断路器或熔断器，以及漏电保护器。43开关箱中漏电保护器的额定漏电动作电流不应大于30m,额定漏电动作时间不应大于0.Iso44总配电箱中漏电保护器的额定漏电动作电流应大于30mA,额定漏电动作时间应大于01s,但其额定漏电动作电流与额定漏电动作时间的乘积不应大于30mASo45配电箱、开关箱的电源进线端严禁采用插头和插座做活动连接。46配电箱、开关箱内不得放置任何杂物，并应保持整洁47配电箱、开关箱内不得随意挂接其他用电设备48电动建筑机械塔式起重机、施工升降机等的金属操作平台及需要设置避雷装置的物料提升机，除应连接PE线外，还应做重复接地。设备的金属结构构件之间应保证电气连接。49手持式电动工具手持式电动工具的负荷线应采用耐气候型的橡皮护套铜芯软电缆，并不得有接头。50手持式电动工具的外壳、手柄、插头、开关、负荷线等必须完好无损，使用前必须做绝缘检查和空载检查，在绝缘合格、空载运转正常后方可使用。51照明供电在隧道、人防工程、高温、有导电灰尘、比较潮湿或灯具离地面高度低于2.5m等场所的照明，电源电压不应大于36V52潮湿和易触及带电体场所的照明，电源电压不得大于24V53同特别潮湿场所、导电良好的地面、锅炉或金属容器内的照明，电源电压不得大于12V检查结果代号说明,=合格C）=整改后合格X=不合格/=无此项检查结论：建筑电工（签名）日期：项目安全员（签名）日期项目专业技术员（签名）日期：项目技术负责人（签名）日期：
