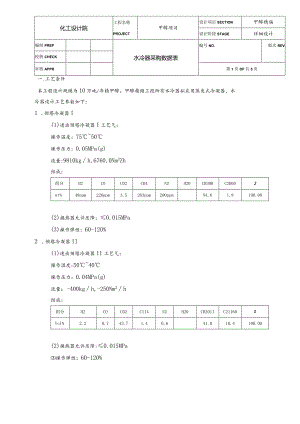

甲醇精馏蒸发式水冷器技术条件.docx
化工设计院工程名称PROJECT甲醇项目设计项目SECTION甲醇精偏设计阶段STAGE详细设计编制PREP水冷器采购数据表编号NO.版次REV校核CHECK审核APPR第1页OF共5页一.工艺条件本工程设计规模为10万吨/年精甲醇。甲醇精储工段所有水冷器拟采用蒸发式冷凝器，水冷器设计工艺参数如下：1 .预塔冷凝器I(1)进出预塔冷凝器I工艺气：操作温度：7550操作压力：0.05MPa(g)流量:9810kgh,6760.0Nm3Zh组成：组分H2COC02CH4N2H20CH30HC2H60wt%48ppm226ppm3.5263ppm200ppm94.61.8100.00(2)换热器允许压降：0.015MPa(3)操作弹性：60-120%2 .预塔冷凝器II(1)进出预塔冷凝器11工艺气：操作温度:5040操作压力：0.04MPa(g)流量：-400kgh,-250Nm3h组成：组分H2COC02CII4N2H20CH301IC21I60Vol%2.20.743.71.40.641.010.4100.00(2)换热器允许压降:0.015MPa操作弹性：60-120%化工设计院化工设计院工程名称PROJECT甲醇项目设计项目SECTION甲醇精福设计阶段STAGE详细设计编制PREP水冷器采购数据表编号NO.版次REV校核CHECK审核APPR第2页OF共5页3 .加压塔精甲醇冷却器(1)进出加压塔精甲醇冷却器甲醇：操作温度：12040操作压力：0.6MPa(g)流量：7610.0kg/h组成:CH30H(2)换热器允许压降：0.02MPa(3)操作弹性：60-120%4 .常压塔顶冷凝器(1)进出常压塔顶冷凝器甲醇气：操作温度：7C60操作压力：0.03MPa(g)流量：23580.0kg/h组成：CH30H(2)换热器允许压降：0.005MPa(3)操作弹性：60-120%5 .常压塔精甲醇冷却器(1)进出常压塔精甲醇冷却器甲醇：操作温度：6040操作压力：0.6MPa(g)流量：7670.0kg/h组成：CH30H(2)换热器允许压降：0.02MPa(3)操作弹性：60-120%化工设计院工程名称PROJECT甲醇项目设计项目SECTION甲醇精福设计阶段STAGE详细设计编制PREP水冷器采购数据表编号NO.版次REV校核CHECK审核APPR第3页OF共5页6 .残液冷却器(1)进出残液冷却器甲醇残液:操作温度：115°C40操作压力：0.5MPa(g)流量：3900.0kgNm3h组成：组分H20CH30H杂醉wt%99.60.20.2100.00换热器允许压降：0.02MPa(3)操作弹性：60-120%7 .杂醇冷却器1)进出杂醇冷却器杂醇:操作温度：9540操作压力：0.03MPa(g)流量：120150kgh组成:组分H20CH40H杂醉wt%41.535.822.7100.00换热器允许压降：0.015MPa操作弹性：60-120%二.公用工程规格：(1)蒸汽：低压蒸汽：0.5MPa(G),158(2)循环水：上水0.4MPa(g),32;回水0.2MPa(g),42PROJECT设计阶段STAGE详细设计编制PREP水冷器采购数据表编号NO.版次REV校核CHECK审核APPR第4页C)F共5页(3)脱盐水：化工设计院工程名称甲醇项目设计项目SECTION甲醇精福硬度2nmol/LPH=12.511.2温度：40(4)电压等级：高压电动机IOkV,低压电动机380V,直流电源220V三.建厂条件：本工程拟建场地位于河北省唐山市。主要气象资料如下：气压：年平均气压值：1016.3mbar气温：全年平均气温10.2极端最高气温值37.9极端最低气温值-23.7湿度：全年平均相对湿度：67%多年最小相对湿度：0%(4)降水、积雪全年平均降雪量：mm年最大降雪量：mm日最大降雪量：mm小量最大降雪量：mm历年最大积雪深度：18mm化工设计院SecondDesignInstituteofChemicalIndustry工程名称PROJECT设计项目SECTION甲醇精馆设计阶段STAGE详细设计编制PREP水冷器采购数据表编号NO.版次REV校核CHECK审核APPR第5页OF共5页(5)日照、蒸发全年日照小时数：12月份日照小时数：6月份日照小时数：全年平均蒸发量：.mmI地温、冻土全年平均地温：各月平均地温最高值：各月平均地温最低值：极端最高地面温度：极端最低地面温度：I风年平均风速：5.3ms最大风速及风向：m/s历年风最多风向及频率:全年无霜日数：全年沙尘暴日数：(8)基本地震烈度、地震风险评估：地震基本烈度7度四.技术要求(1)要求水冷器在满足上述工艺条件条件及建厂条件的情况下，安全、稳定、长周期运行。(2)换热器要考虑操作、维修方便，特别要给出水冷器合理组合方案，给出详细的工艺方案、操作及维护说明。(3)给出供货范围、备品备件清单、成套设备价格提供公用工程消耗量及特殊规格要求。(4)提供设备总装图、占地面积、安装要求，并指导安装(5)给出供货范围、备品备件清单、成套设备价格五.接管要求：对外接管采用法兰连接，连接标准为HG20615-97,法兰类型WN,密封面型式RF。
