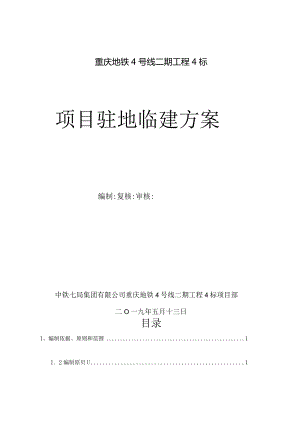

重庆地铁4号线二期工程4标项目驻地临建方案编制:复核:审核:中铁七局集团有限公司重庆地铁4号线二期工程4标项目部二O一九年五月十三日目录1、编制依据、原则和范围11. 2编制原贝U113帝Ul12. 1工程概况及工作范围13. 2IiSL5t23、项目部驻地建设24. 1232t11"33.3驻地建设33.3.1场地平整33.32*彳ZlS,13.3343.3.4/743.3.5JT、43.36Za1453.37ztJTJZ53.3.853.3.963.3.10C363.311|63.3.12S73.3.13I73.314yjs-B.73.3.15日寸/日，IBL83.3.16消防系统83.3.17H83.3.1883.319$?全保3早措181、编制依据、原则和范围1.1编制依据(1)重庆轨道交通四号线二期工程初步设计委托书(重庆市轨道交通总公司)；(2)重庆市城乡总体规划(2012200720202011年修订)；(3)重庆轨道交通四号线二期工程初步设计技术要求、文件组成与内容、篇册划分等其它总体总包文件；(4)重庆市轨道交通四号线二期项目岩土工程勘察报告(K28+000.Oo(TK61+040.371)(初步勘察)；(5)各专业互提资料及总体签发的设计联系单；(6)地铁设计规范及其它相关设计规范、规程；(7)有关会议纪要；(8)中国中铁七局集团公司企业视觉识别系统管理手册；(9)中国中铁七局集团公司施工现场标准化管理手册；1.2编制原则针对重庆轨道交通高速度的运营模式、隧道、高架桥梁区间、轨道结构等，在新系统、新技术、新材料、新工艺、新设备等方面进行研究并推广应用，根据本项目的特点、重难点，组织科技攻关，对相关科研课题进行立项研究，及时整理、提炼科研成果用于指导设计与施工。根据重庆市住房和城乡建设委员会、中国中铁股份有限公司、中铁开发投资集团有限公司、广州地铁集团有限公司对重庆地铁4号线二期工程“高起点策划、高标准建设、高效率推进”和“样板引路”的理念，结合我公司内部相关管理标准及要求，满足现场施工环境等原则编制本方案。1.3编制范围重庆轨道交通4号线二期工程4标项目经理部临时驻地建设。2、工程概况2.1 工程概况及工作范围重庆地铁4号线二期工程由中国中铁股份有限公司牵头、中铁开发投资集团有限公司、广州地铁集团有限公司联合体采用PPP模式负责项目实施，由中铁七局承建的土建4标工作内容为高石坎站，建筑面积176000m2o2.2 工程设计概况高石坎站位于复盛片区，沿渝宜高速呈东北-西南方向敷设，站位位于路侧绿化带的正下方。周边地块及道路尚未实现规划。高石坎站为地下Ilm岛式站台，单拱三层结构，车站主体采用暗挖法施工。车站起点里程为YK44+052.091,车站终点里程为YK44+372.091,总长度320米。二衬结构宽22m,高度25.3m。车站为复合式衬砌结构。车站拱顶埋深约17.531.8m,洞顶基岩厚17.528.34m。车站共设4个出入口（其中3号出入口预留），2组底风亭，5个安全出口，1个冷却塔，1个无障碍电梯，1个消防水池及泵房。3、项目部驻地建设1.1 驻地选址选址原则：由于我部施工段仅为高石坎站，施工地点单一，因此劳动力集中是我部施工主要特点。驻地位置到施工地点应交通便利，有利于工地现场管理。经多次踏勘，最后确定在黄泥湾村建设驻地。驻地位于和顺路上，重庆现代摩比斯汽车零部件有限公司车灯工厂旁的空地上。拟建驻地距施工现场直线距离1500mo项目驻地位置2/91.2 驻地设计选址完成后，场地平整面积约为79X138m（包括围墙外侧绿化带和31m宽门前篮球场及道路），驻地建筑规划范围为47×137m,分为办公区和生活区。进入大门是绿化及办公楼，办公楼按“U”型布置，正对大门主办公楼为项目部全体管理人员办公室，进入大门右侧2#楼为监理业主楼，左侧为大小会议室及招待室。主办公楼和监理业主楼均高6m,为2层布置，每层均为3u左侧会议室楼高6m,其中一层高3.8m,吊顶后高3.5m,二层高2.2m。会议室后设置为2个小餐厅、预留房间及小花园。均为单层设置，层高3m。“U”型办公楼旁为生活区，生活区前为塑胶篮球场、乒乓球场和足球场，四周设置铁围栏。篮球场、足球场后侧为停车场，停车场正对三栋双层职工宿舍，双层职工宿舍前设职工食堂、洗刷间、浴室、男厕所和女厕所。监理房旁为健身房，楼高6m,为2层布置，每层均为3m。设计如下图所示。m, - - 、 XA文化堵驻地平面图绿化3. 3驻地建设4. 3.1场地平整人工配合挖掘机先进行清表。将场内垃圾、杂草集中堆放，对于拐角及机械不能触及的地方人工平整，清理出的垃圾集中清理，倾倒在指定位置。场地内横向设置O.飘坡率，供排水使用，场地外侧较低部分，挖台阶分层碾压填筑，保证场地平整,平整后场地地基承载力要达到O.18MPa0技术员放线后，建筑范围内填高IOCm。5. 3.2场地硬化原地面按规划面积整平后，碾压密实，场地平整完成后，先浇筑建筑地面C20混凝土，厚度为20cmo再进行剩余场地硬化，并关模施工，浇注过程中严格控制碎厚度及平整度，按6*6m切3mm沉降缝，用石油沥青嵌缝。场内四周设置混凝土排水沟，在过车的地方预埋混凝土管，面层浇筑IOCnl厚钢筋混凝土作为盖板。6. 3.3板房建设办公楼为结构为双层，设置成U型。正对大门主办公楼为项目部各部门办公室，进入大门右侧2#楼为监理业主楼，左侧为大小会议室及招待室。板房采用蓝顶白墙、蓝门白窗，四面坡水屋顶，二层楼板浇筑5cm厚混凝土加厚,进行减震。办公楼中间设置上下楼梯，均设置在板房内，楼梯采用不锈钢扶手。板房按照中国中铁开发投资集团重庆地铁4号线二期轨道交通图册要求统一采用A级防火材料的彩钢板，板房各项标准执行拆装式轻钢结构活动房(GB/T29740-2013)规范，板房屋顶颜色采用蓝色，墙壁、门和窗户颜色均为白色,屋顶采用四面坡形式。室内净空高度为3m,地面铺设瓷砖。办公室、宿舍顶部采用石膏板吊顶，厨房、厕所浴室采用铝塑板吊顶。活动板房墙与地面有可靠连接，地面埋设埋件且在基础内埋角钢与墙板连接，屋顶的波形彩钢面板在上部按四、五米间距内设一道压杆后再用薄铁皮角铁和拉钾钉连接，并通过角钢与地面可靠锚固点拉接，以保证安全。一楼室内贴米白色瓷砖，尺寸80X80cm,二楼室内贴浅色复合木地板,走廊贴白灰色瓷砖，尺寸为30X30cm07. 3.4餐厅、厨房厨房内配冰柜，蒸箱、炉灶等设施，满足通风、卫生清洁要求，生熟间分隔，厨房用免烧砖砌筑，内墙要铺贴2m高的白瓷片，其余部分抹平、扫白，厨房内灶台、工作台等设施和打饭窗口内外窗台也铺贴白瓷片，门窗要设置纱窗，地面铺贴地板砖,外墙及屋顶颜色与活动板房颜色达成一致，厨房内地面贴白灰色防滑瓷砖。职工餐厅采用条形方桌，条形凳子，可容纳40人同时就餐。小餐厅分为2间，一间摆放直径3m餐桌一张，可容纳24人就餐，另两间摆放直径L5m餐桌一张，每张可以容纳10人就餐。8. 3.5厕所、浴室主办公楼一楼右侧设置1个厕所，在二楼左右两侧各设置厕所。在生活区右上角处设置厕所及浴室。厕所内部设有自动冲淋洗手盆、整衣镜、便坑及小便槽，地面均贴上防滑瓷砖，内墙面贴1.5In高白瓷片墙裙。洗澡间内安装自动淋水装置，浴室外安装电热两用热水器，浴室内设置冷热水管和淋浴喷头。男厕共设置8个蹲便器，7个壁挂式小便槽。女厕共设置6个蹲便器。蹲位高出地面15Cnl设置。蹲位间设置隔板和门，厕所隔板采用浅色，高度2.0m。每个蹲位设置蹲便器和冲洗水箱，男厕所设置自动冲水小便器。男浴室共设置12个洗浴隔间，女浴室共设置12个洗浴隔间，每个洗浴隔间设一个喷头，并采用节水龙头，每处喷淋位置应设置香皂架，并设置挂衣钩。厕所、浴室应详细规划各部位结构尺寸见附图。3.3.6会议室会议室尺寸15×8m,内设组合式会议桌，会议桌后排加设一排桌椅可同时容纳80人召开会议。会议室高3.8m,装修吊顶后高3.5m,正面装饰格式如下：形象墙运用“中国中铁”标识，蓝色宝丽板作底板，白色亚克力做字。会议室背墙底板采用KT板，上覆写真膜，包边条采用与已制作岗位职责牌包边相同材质的宽包边。会议室内侧墙悬挂工程概况、行政组织机构图、党群组织机构图、施工形象进度图、安全、质量、环保保证体系图，质量目标、环境目标、职业健康安全目标。材质工艺为写真附背板。3.3.7生活用水生活用水接城市自来水，主水管采用PVC08O管，场地内主采用。30PVC白色耐腐蚀铝塑管铺设至各用水点，水管埋设于地下。3.3.8排水系统场地内排水，在房屋周围，沿房屋修筑40X50Cm排水沟，沟壁采用12砖墙浇筑,排水纵坡不小于4%。，盖板采用预制钢筋碎盖板，对在车行道部分盖板采用钢盖板，具体排水沟及盖板尺寸见下图。场地采用坡面散排，然后由墙边排水沟排入三级沉淀池，引入既有水沟。厕所排污、生活用水、粪便经过化粪池处理后，排入市政污水管。100<300100排水沟横断面及盖板平面图3.3.9污水系统污水源主要为职工食堂、厕所及浴室。所有污水均以暗管（采用200PvC管）通过污水处理池净化后排入市政污水管。3.3.10旗台驻地对应大门设三根旗杆，按进门方向，左为中国中铁旗、中间为国旗、右为中国中铁七局旗。旗台采用砖混砌筑，旗台基础施做前做预埋旗杆防雷接地体，并保证旗杆防雷接地冲击电阻值不大于30,红褐色花岗岩镶面，粘贴鎏金字体的中国中铁七局，旗台尺寸6mX（顶面宽0.8m,
