(10309-49)某房建项目地下室疏水排水施工方案.docx

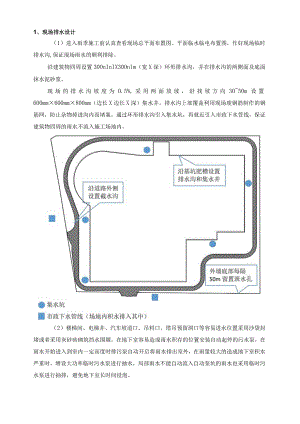

1、现场排水设计（1）进入雨季施工前认真查看现场总平面布置图、平面临水临电布置图，作好现场临时排水沟,保证现场雨水的顺利排除。沿建筑物四周设置30OnInIX30Onlm（宽X深）环形排水沟，并在排水沟的两侧面及底面抹水泥砂浆。现场的排水沟坡度为0.5%,采用两面放坡，沿找坡方向3050m设置600mm×600mm×800mm（边长X边长X深）集水井。排水沟上部覆盖利用现场废钢筋制作的钢筋网，防止杂物掉进沟内而堵塞。通过环形排水沟引入集水坑，再就近引入市政下水管线，保证建筑物四周的雨水不流入施工场地内。（2）楼梯间、电梯井、汽车坡道口、吊料口、塔吊预留洞口等容易进水位置采用沙袋封堵或者采用灰砂砖砌筑挡水围堰。在地下室容易造成雨水积存的位置安装自动起停的污水泵，在雨水开始进入到室内一定高度时排污泵自动开启将雨水排出室外，在雨量较大的造成地下室积水严重时，增设大功率临时污水泵进行抽水，局部雨水不能自动流入自动泵坑的雨水也采用临时污水泵进行抽排，避免地下室长时间浸泡。2、南北通道口处通道口处设置一道1500高20OnInI厚加气块砌筑挡水坎。在雨水较大时，在通道口旁集水坑设置自动起停水泵进行抽排。南北通道口挡水坎大样图每间制50Omm役置一道 /1-13、坡道口（1）1号汽车坡道1号汽车坡道在施工前，在坡道口处与留一道约50OmnI宽水沟，防止雨水顺坡道流入地下室，并将雨水引入肥槽内或积水坑内。地下室顶板诊1号汽车坡道口麻井入腕内林坑地卜室底板坡道回填土1号汽车坡道i=10%坡道口预留当水沟在垫层及防水保护层施工完成后，将地下室内侧坡道先浇筑完成，并在坡道中留一道约15OnlnI宽、30OnlnI高水沟，将雨水引入Y9T10/Z25-Z26轴集水井内，并使用自动起停水泵抽排至地下室外侧。积水引入地下室集水井内(2)2号汽车坡道2号汽车坡道已完成混凝土浇筑，为不影响地下室进出材料，同时将雨水引入集水井内现在原有坡道底部浇筑一道约200mm圆弧坡挡水坎，将雨水引入Y12-Y13/Z9-Z10轴集水井，并使用自动起停水泵抽排至地下室外侧。在坡道两侧砌筑挡水坎，防水雨水从两侧流入地下室。产水引入地下室集水井内地下室底板4、出料口、后浇带等地下室顶板出料口、后浇带等需尽快完成浇筑，不能尽快浇筑的，在洞口周围砌筑300高24OnlnI厚灰砂砖挡水坎。其余小洞口、出地下室顶板楼梯等在砌筑挡水坎的同时使用模板、彩条布等进行覆盖、围挡，防止雨水落入地下室。5、风井洞口使用模板固定在主楼及地下室顶板风井口及楼梯口,上方使用彩条布覆盖，并压牢。模板固定在出地下室顶板楼梯口或者是风井口风井口及出顶板楼梯口防护大样图6、地下室集水井地下室集水井内多数已积满雨水，导致部分地下室工作面被积水积水覆盖，选择地势低处的集水井设置水泵并将其余集水井内积水引流至其内集中抽排。7、地下室外墙套管地下室外墙穿墙套管在土方回填前下发联系单至相应负责单位，要求尽快进行封堵,并在土方回填施工中及时排查有无渗漏水情况。8、地下室外墙渗漏为防止地下室外墙渗漏对地下室工作面产生影响，在不影响二次结构主要工作情况下，将地下室双墙防水位置的反坎先浇筑完成；在土方回填施工后及时对地下室外墙进行渗漏排查，并在渗漏点位置下部使用灰砂砖砌筑200高小水池，定期对水池内渗水进行清排，直至地下室外墙渗漏封堵完成。240mmWJ¾M7.5kwW/卜恻采用20r三厚1:2水砂浆抹灰大小视渗水情况碳9、屋面雨水口根据屋面混凝土建筑完成情况，在未安装雨水斗及雨水管前选择地势较低位置的雨水口作为排水口，将其余雨水口全部封堵并做好防护措施，在将雨水引流至地下室顶板后注意避开出料口、后浇带等避免流入地下室内。附图：地下室临时水泵布置图
