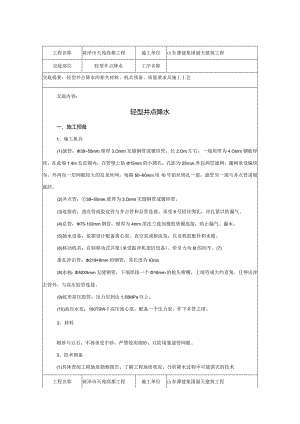

02轻型井点降水技术交底记录.docx

工程名称荷泽市天苑商都工程施工单位山东薄建集团丽天建筑工程交底部位轻型井点降水工序名称交底提要：轻型井点降水的相关材料、机具预备、质量要求及施工工艺交底内容：轻型井点降水一、施工预备1、施工机具(1)滤管：3855mm,壁厚3.Omm无缝钢管或镀锌管，长2.Om左右，一端用厚为4.Omm钢板焊死，在此端1.4m长范围内，在管壁上钻15mm的小圆孔，孔距为25un,外包两层滤网，漉网承受编织布，外再包一层网眼较大的尼龙丝网，每隔5060mm用10号铅丝绑扎一道，滤管另一端与井点管进展联结。(2)井点管：3855mm,壁厚为3.Omm无缝钢管或镀锌管。(3)连接收：透亮管或胶皮管与井点管和总管连接，承受8号铅丝绑扎，应扎紧以防漏气。(4)总管：75-102mm钢管，壁厚为4mm,用法兰盘加橡胶垫圈连接，防止漏气、漏水。(5)抽水设备：依据设计配备离心泵、真空泵或射流泵，以及机组配件和水箱。(6)移动机具：自制移动式井架(承受振冲机架旧设备)、牵引力为6t的绞车。(7)凿孔冲击管：219×8mm的钢管，其长度为IOnio(8)水枪：50X5mm无缝钢管，下端焊接一个16mm的枪头喷嘴，上端弯成大约直角，且伸出冲击管外，与高压胶管连接。(9)蛇形高压胶管：压力应到达1.50MPa以上。(10)高压水泵：100TSW-7高压离心泵，配备一个压力表，作下井管之用。2、材料粗砂与豆石，不得承受中砂，严禁使用细砂，以防堵塞滤管网眼。3、技术预备(1)具体查阅工程地质勘察报告，了解工程地质状况，分析降水过程中可能消灭的技术工程名称荷泽市天苑商都工程施工单位山东薄建集团丽天建筑工程交底部位轻型井点降水工序名称交底提要：轻型井点降水的相关材料、机具预备、质量要求及施工工艺问题和实行的对策。(2)凿孔设备与抽水设备检查。4、平坦场地为了节约机械施工费用，不使用履带式吊车，承受碎石桩振冲设备的自制简易车架，因此场地平坦度要高一些，设备进场前进展场地平坦，以便于车架在场地内移动。二、井点安装1、安装程序井点放线定位一一安装高位水泵一一凿孔安装埋设井点管一一布置安装总管一一井点管与总管连接一一安装抽水设备一一试抽与检查一一正式投入降水程序。2、井点管埋设(1)依据建设单位供给测量掌握点，测量放线确定井点位置，然后在井位先挖一个小土坑，深大约500mm,以便于冲击孔时集水，埋管时灌砂，并用水沟将小坑与集水坑连接，以便于排泄多余水。(2)用绞车将简易井架移到井点位置，将套管水枪对准井点位置，启动高压水泵，水压掌握在0.40.8MPa,在水枪高压水射流冲击下套管开头下沉，并不断地升降套管与水枪。一般含砂的粘土,按阅历，套管落距在1000u之内，在射水与套管冲切作用下，大约在1015min时间之内，井点管可下沉IOm左右，假设遇到较厚的纯粘土时，沉管时间要延长，此时可实行增加高压水泵的压力，以到达加速沉管的速度。冲击孔的成孔直径应到达300-350mm,保证管壁与井点管之间有肯定间隙，以便于填充砂石，冲孔深度应比滤管设计安置深度低500mm以上，以防止冲击套管提升拔出时局部土塌落，并使滤管底部存有足够的砂石。凿孔冲击管上下移动时应保持垂直，这样才能使井点降水井壁保持垂直，假设在凿孔时遇到较大的石块和砖块，会消灭倾斜现象，此时成孔的直径也应尽量保持上下全都。井孔冲击成型后，应拔出冲击管，通过单滑轮，用绳索拉起井点管插入，井点管的上端应用木塞塞住，以防砂石或其他杂物进入，并在井点管与孔壁之间填灌砂石滤层，该砂石滤层的填充质量直接影响轻型井点降水的效果，应留意以下几点：工程名称荷泽市天苑商都工程施工单位山东薄建集团丽天建筑工程交底部位轻型井点降水工序名称交底提要：轻型井点降水的相关材料、机具预备、质量要求及施工工艺1）砂石必需承受粗砂，以防止堵塞滤管的网眼。2）滤管应放置在井孔的中间，砂石滤层的厚度应在60100mm之间，以提高透水性，并防止土粒渗入滤管堵塞滤管的网眼。填砂厚度要均匀，速度要快，填砂中途不得中断，以防孔壁塌土。3）滤砂层的填充高度，至少要超过滤管顶以上1000-1800m,一般应填至原地下水位线以上，以保证土层水流上下畅通。4）井点填砂后，井口以下1.01.511）用粘土封口压实，防止漏气而降低降水效果。3、冲洗井管将1530mm的胶管插入井点管底部进展注水清洗，直到流出清水为止。应逐根进展清洗，避开消灭“死井”。4、管路安装首先沿井点管线外侧，铺设集水毛管，并用胶垫螺栓把干管连接起来，主干管连接水箱水泵，然后拔掉井点管上端的木塞，用胶管与主管连接好，再用10#铅丝绑好，防止管路不严漏气而降低整个管路的真空度。主管路的流水坡度按坡向泵房5%。的坡度并用砖将主干管垫好。并作好冬季降水防冻保温。5、检查管路检查集水干管与井点管连接的胶管的各个接头在试抽水时是否有漏气现象，觉察这种状况应重连接或用油腻子堵塞，重拧紧法兰盘螺栓和胶管的铅丝，直至不漏气为止。在正式运转抽水之前必需进展试抽，以检查抽水设备运转是否正常，管路是否存在漏气现象。在水泵进水管上安装一个真空表，在水泵的出水管上安装一个压力表。为了观测降水深度,是否到达施工组织设计所要求的降水深度，在基坑中心设置一个观测井点，以便于通过观测井点测量水位，并描绘出降水曲线。在试抽时，应检查整个管网的真空度，应到达550mmHg（73.33KPa）,方可进展正式投入抽水。三、抽水工程名称荷泽市天苑商都工程施工单位山东薄建集团丽天建筑工程交底部位轻型井点降水工序名称交底提要：轻型井点降水的相关材料、机具预备、质量要求及施工工艺轻型井点管网全部安装完毕后进展试抽。当抽水设备运转一切正常后，整个抽水管路无漏气现象，可以投入正常抽水作业。开机后一个星期后将形成地下降水漏斗，并趋向稳定，土方工程可在降水IOd后开挖。四、留意事项1、土方挖掘运输车道不设置井点，这并不影响整体降水效果。2、在正式开工前，由电工准时办理用电手续，保证在抽水期间不停电。由于抽水应连续进展，特别是开头抽水阶段，时停时抽，井点管的滤网易于堵塞，出水混浊。同时由于中途长时间停顿抽水，造成地下水位上升，会引起土方边坡塌方等事故。3、轻型井点降水应常常进展检查，其出水规律应“先大后小，先混后清”。假设消灭特别状况，应准时进展检查。4、在抽水过程中，应常常检查和调整离心泵的出水阀门以掌握流水量，当地下水位降到所要求的水位后，削减出水阀门的出水量，尽量使抽吸与排水保持均匀，到达细水长流。5、真空度是轻型井点降水能否顺当进展降水的主要技术指数，现场设专人常常观测，假设抽水过程中觉察真空度缺乏，应马上检查整个抽水系统有无漏气环节，并应准时排解。6、在抽水过程中，特别是开头抽水时，应检查有无井点管淤塞的死井，可通过管内水流声、管子外表是否潮湿等方法进展检查。如“死井”数量超过10%,则严峻影响降水效果，应准时实行措施，承受高压水反复冲洗处理。7、在打井点之前应勘测现场，承受洛阳铲凿孔，假设觉察场内表层有旧根底、隐性墓地应及早处理。8、如粘土层较厚，沉管速度会较慢，如超过常规沉管时间时，可实行增大水泵压力，大约在L0L4MPa,但不要超过1.5MPa.9、主干管应按本交底做好流水坡度，流向水泵方向。10、如在冬季施工，应做好主干管保温，防止受冻。11、基坑四周上部应挖好水沟，防止雨水流入基坑。12、井点位置应距坑边22.5m,以防止井点设置影响边坑土坡的稳定性。水泵抽出的工程名称荷泽市天苑商都工程施工单位山东薄建集团丽天建筑工程交底部位轻型井点降水工序名称交底提要：轻型井点降水的相关材料、机具预备、质量要求及施工工艺水应按施工方案设置的明沟排出，离基坑越远越好，以防止地表水渗下回流，影响降水效果。13、如场地粘土层较厚，这将影响降水效果，由于粘土的透水性能差，上层水不易渗透下去，实行套管和水枪在井点轴线范围之外打孔，用埋设井点管一样成孔作业方法，井内填满粗砂，形成二至三排砂桩，使地层中上下水贯穿。在抽水过程中，由于下部抽水，上层水由于重力作用和抽水产生的负压，上层水系很简洁漏下去，将水抽走。由于地质状况比较简单，工程地质报告与实际状况不符，应因地制宜实行相应技术措施，并向公司技术部通报。工程（专业）技术负责人交底人承受交底人技术交底记录
