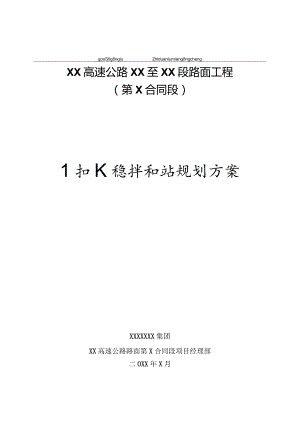

goStigngIuZhlduanIumiangngchengXX高速公路XX至XX段路面工程（第X合同段）1扣K稳拌和站规划方案XXXXXXX集团XX高速公路路面第X合同段项目经理部二OXX年X月1#水稳拌和站规划方案一、编制依据1、高速公路施工标准化技术指南工地建设；2、根据招标文件中宁绩高速公路路面工程驻地和场站标准化建设实施办法。二、平面布置原则1、突出“文明、环保、有序、安全”的特点，本着合理、节约、满足作业空间，便于管理的原则，按照标准要求，结合现场实际地形情况，尽量利用现场有利条件，因地制宜设置临时设施。2、在保证满足施工要求，不违反标准原则的情况下，突出工点特色布置生产设施。3、在同一场地内，生产和生活区分开布置，生产设施尽量安排在施工现场附近。三、场址选择1#水稳拌和站位于原XX高速路基XX标项目部及拌和场内（K45+700右侧），占地面积约22.64亩，施工便道占地面积约15亩,合计37.64亩。拌和站位于省道S215边上，原材料运输方便，靠近宁绩高速侧打通与主线相连的施工便道，以便于水稳混合料的运输。*1#水稳拌和站平面位置示意图四、1#水稳站场地规划为了强化施工管理，提高现场文明施工水平，建设标准化工地，以宁绩高速公路安全标准工地和文明施工要求为准绳，对宁绩高速公路路面第二合同段1#水稳拌和站进行了统一规划，具体如下：1拌和设备配置拌和机采用700型水稳拌和站，生产能力700th,设置2个水泥罐，水泥罐储存量大，能满足生产需求；5个料斗，料斗口安装钢筋滤网，能筛除超出粒径规格的集料及杂物，料斗口宽度大于装载机的宽度加50cm,且料斗之间用钢板隔开，以防止在装料的过程中串料。拌和机的用水配有大容量的储水箱，所有料斗、水箱、罐仓均装配高精度电子动态计量器和自动补水器。拌和机的安置详见1#水稳拌和站平面布置图。2、场地建设2.1场内总体布置拌和场采用原路基H标拌和场，待其临建拆走后，视其场地平整及硬化程度按招标文件要求进行平整及场地硬化处理，场内设拌和区、材料计量区、车辆停放区、集料堆放区和生活区等，各区域设置规划如下：(1)将罐体连接成整体，安装缆风绳和避雷设施，以确保罐体的稳固与安全；每个罐体涂成白色并竖向平行绘制蓝色“胜利油田胜建集团”字样(2)采用原11标拌和场围墙(高2m)对场地与四周隔离,入口设置值班室，实行封闭式管理，生活区与其他区隔离。(3)进出场道路设置循环道，做到进出不干扰，保障车辆人员安全，同时保证进料车与成品料车的进出效率，避免怠工，确保生产。（4）四面挖环形水沟,环形水沟与当地水系沟通,沟底标高高于当地水系正常水位标高。拌和站沿循环便道内侧设置盲沟排水，盲沟宽60cm,深80cm,盲沟上覆钢篦，钢篦采用市场制成品，钢篦下加铺网格ICnI钢筋网。（5）管线采用预埋入地，设立专用房间放置变压器和备用发电机。2.2原材料的存放布置（1）根据水稳配合比及材料用量需求对料仓的宽度进行调整；碎石储料仓的走向与拌和楼料斗的排列平行一致，并预留了一定的空间，方便装载机上料。（2）储料场料仓净隔隔墙高3米，采用浆砌片石砌筑，下底宽1m,上口宽0.6m,确保各个料仓间不串料，在醒目位置设置材料标识牌。堆料场内设3%向外单向顺坡，并在料场口设置排水沟。基层储料仓设4个，其中细集料（小于4.75mm）储料仓设1个,用彩钢瓦大棚覆盖，高度为7.5m,储料仓净宽25m,净深60m；粗集料储料仓设3个（每档料1个储料仓），储料仓净宽25m,净深60m,储料场总容量约为3万吨。3、供水临时供水；根据现场实际情况，设置1个水井，供应拌和站的生活、生产用水。4、供电4.11#水稳拌和站驻地用电量计算1#水稳拌和站生产、生活用电设备表类别序号设备名称单位数量单台负荷量(w)合计负荷量(W)备注拌和设备1拌和机整机台1170000170000供水设备1供水设备台110001000办公用电1台式电脑台22004002笔记本电脑台5603003小打印机台2300600生活用电1照明用电约80008000拌和站驻地全部照明2空调用电约2500025000厨房1电饭锅台1180018002自动恒温电饼档台1250025003馒头机台1300030004和面机台1200020005蒸箱台124000240006冰箱台2200400其他充电设备约10001000合计240000约为240kw工地临时用电包括施工(拌合站驻地办公、厨房做饭设备及试验室设备按照施工用电计算)及照明用电两个方面，计算公式如下：P=l.l*(K1*Pc÷K2*Pa+K3Pb)式中：P一计算用电量(KW),即供电设备总需要容量；Pc全部施工动力用电设备额定用量之和；Pa一一室内照明设备额定用量之和；Pb室外照明设备额定用量之和；K1一一全部施工用电设备同时使用系数(总数10台以内取0.75；1030台取0.7；30台以上取0.6)；Kj室内照明设备同时使用系数，取0.8；K3一一室外照明设备同时使用系数，取1.0。综合考虑施工用电约占总用电量90%,室内外照明电约占总用电量10%,则有P=l.l*(K1PcK2+0.1P)=1.24KlPc=l.24×0.6×240=178.56KV4.2变压器容量计算变压器容量计算公式如下:P0-I.05Pcos其中PO一变压器容量(KVA)；1.05功率损失系数；cos一一用电设备功率因素，一般建筑工地取0.75。经过计算得到P0=1.4×178.56=250KVA4.3变压器选择计划设315KVA变压器1台(315KVA大于250KVA),用于1#水稳拌和站施工用电及生活用电，可满足拌和站驻地供电要求。五、场地布置图见后附1#水稳拌和站平面布置图。
