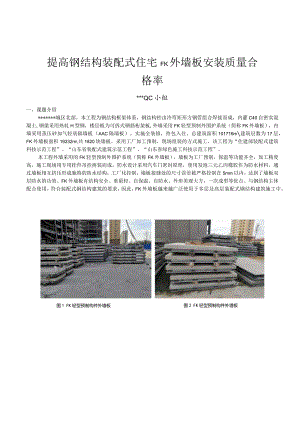

提高钢结构装配式住宅FK外墙板安装质量合格率*QC小组一、课题介绍*城区北部。本工程为钢结构框架体系，钢结构柱由冷弯矩形方钢管组合焊接而成，内灌C40自密实混凝土,钢梁采用热轧H型钢，楼层板为可拆式钢筋桁架板,外墙采用FK轻型预制外围护系统（简称FK外墙板），内墙采用蒸压砂加气轻质隔墙板（AAC隔墙板），实施全装修，拎包入住。总建筑面积101716m建筑层数为17层，FK外墙板面积19232mj,共1820块墙板，采用工厂加工预制，现场组装的方式施工。该工程为“住建部装配式建筑科技示范工程”、“山东省装配式建筑示范工程”、“山东省绿色施工科技示范工程”。本工程外墙采用的FK轻型预制外围护系统（简称FK外墙板），墙板为工厂预制，保温等功能齐全，加工精度高，施工现场用专用挂件吊挂拼装而成。防水设计采用汽车门密封原理，使用发泡三元乙丙橡胶作为防水材料，通过墙板相互挤压形成独特的防水结构，工厂化控制，墙板接缝处的尺寸误差被严格控制在5mm以内，达到了墙板双层防水的功效。FK外墙板有结构安全、重量轻、自保温、自防水、外形美观大方，一次成型等优点。与钢结构主体配合使用，符合装配式钢结构建筑的要求，因此，FK外墙板越来越广泛使用于多层及高层装配式钢结构建筑施工中。图1 FK轻型预制构件外墙板图2 FK轻型预制构件外墙板,龙船瑞一.图2装配式FK外墙板安装现场安装图1装配式FK外墙板安装现场安装二、QC小组简介课题名称提高钢结构装配式住宅FK外墙板安装质量合格率课题类型现场型成立时间：2019年9月名称：*QC小组课题编号:SDCX-2019-22成员QC知识教育：均超过60课时以上活动时间2019年9月5日至2019年10月31日活动次数57次活动频率1次/天出勤率98%序号姓名文化程度职称组内职务小组分工1本科高级工程师组长全面组织活动的策划、指导2本科高级工程师高级QC诊断师指导QC活动3本科工程师副组长制定措施、实施、总结4本科工程师组员过程实施、检查、监测5本科工程师技术指导过程实施、检查、6本科技工组员过程实施、检查、收集资料7本科技工组员过程实施、质量检查8大专助工组员统计数据9大专助工组员资料整理（1）QC小组简介表表01(2)我们小组曾经获得的奖项:活动项目.2019年9月2019年10月1-56-10In516-2021-2526-30156-1011-1516-2021-2526-311选择课题2现状调差3设定目标4分析原因、要因确认5制定对策6对策实施7效果检查8巩固措施9总结及今后设想(3)小组活动计划表表02制表人：*时间：2019年9月6日三、选择课题1、FK外墙板安装质量控制是本工程施工的重要关键环节，如控制不利，将导致使外墙板的结构不规则产生扭曲、变形；导致保温性能差、渗水、表面不平整、不美观等缺陷。因此影响整个工程的外墙结构安全和外观质量。2、2019年9月20日我们对*小区公共租赁住房8#楼FK外墙板安装施工质量进行了调查，小组成员严格按照规范及创优要求对现场安装质量问题进行细化、统计、整理，发现一次自检合格率的平均值为83%,未达到公司的目标要求95%。因此，选择“提高钢结构装配式住宅FK外墙板安装质量合格率”为本次项目QC课题。四、现状调查(1)*小区公共租赁住房是山东省首例采用装配钢结构施工的高层住宅楼，FK外墙板第一次使用于装配钢结构施工的高层住宅楼，无先例借鉴，经验少，技术不成熟。因此，由于工程施工质量要求高，小组成员对在正在施工的嘉宁小区公共租赁住房8#楼FK外墙安装楼层进行了实地调查，发现住宅楼钢结构FK外墙板安装质量易出现的问题集中体现在：胶条缝不垂直、填充保温材料不密实、表面不平整、立面不垂直及存在其它质量问题等。小组成员严格按照规范及创优要求对现场安装质量问题进行细化、统计、整理，做出调查数据统计表。(500-85)÷500×100%=83%,合格率83%。调查项目如下表:序号住宅楼检查点（个）合格点（个）不合格点（个）合格率（%）1胶条缝直线度偏差1006337832填充保温材料密实度10068323表面平整度偏差1009194立面垂直度偏差1009555其它100982合计50041585钢结构装配式FK外墙板安装质量调查统计表表03时间：2019年9月20日制表人：*根据调查表，将情况绘成质量问题统计表:序七缺陷项目频数（点）频率（%）累计频率（）1胶条缝直线度偏差3743.543.52填充保温材料密实度3237.681.13表面平整度偏差910.691.74立面垂直度偏差55.997.65其它22.41006合计85100钢结构装配式FK外墙板安装质量问题频数统计表表-04钢结构装配式FK外墙板安装质量缺陷项目排列图一频数（点）累计撅率（%,制表人：*时间：2019年9月20日五、确定目标1、目标值的确定:我们QC小组根据上述分析结果，经全体人员共同讨论，确定了本次QC小组活动的目标值:由排列图可见：“胶条缝直线度偏差”占43.50%,“填充保温材料密实度”占37.60%,两项共计占累计频数的81.1%,如果胶条缝直线度、填充保温材料密实度质量两个缺陷项目解决95%o那么一次合格率可达到83.0%+（1-83.0%）×81.1%×95%=96.10%o经小组讨论，“胶条缝直线度偏差”和“胶条缝直线度偏差”为影响钢结构住宅楼FK外墙板安装质量的主要问题。六、原因分析我们QC小组于2019年9月22日在项目部会议室召开了原因分析会，邀请业主、监理单位参加，对存在问题进行了讨论，运用“头脑风暴法”，将影响装配式钢结构FK外墙板质量的两个主要问题进行了原因分析，并进行归纳整理，绘制关联图。装配式钢结构FK外墙板安装“胶条缝直线度偏差”与“填充保温材料密实度”原因分析关联图七、要因确认1、要因确认计划通过关联图，我们找出了影响钢结构住宅FK外墙板安装质量的10个末端因素，编制了要因确认计划表。要因确认计划表表-05序号末端因素确认内容确认方法标准负责人验证时间1培训不足查项目部的培训记录现场调查、分析培训率100%;合格率100%2019年9月25日2FK外墙板制作存在偏差检查FK外墙板出厂质量现场调查、分析FK外墙板成品合格率100%2019年9月26日3法不当检查填充保温材料质量情况现场调查、分析填充材料密实、连续、均匀。2019年9月27日4质量检查制度不健全检查项目部是否有专项检查制度现场调查、分析有专项检查制度，质安员每天巡查2次2019月9月25日5未制定奖罚措施检查项目部制定的奖罚制度及执行情况现场调查、分析制度齐全，有执行记录2019年9月25日6采用焊接固定角铁措施不够检查角铁固定跑位、翘曲偏差情况试验不大于2.0mm2019年9月27日7FK安装外墙板施工顺序不当检查现场工人安装顺序情况现场调杳、分析符合施工质量验收规范要求*2019年9月25日8没有进行二次精调或调校不到位检查二次精调情况现场调查不大于2.0mm*2019年9月25日9方案针对性不强时现方案进行论证现场调查、分析符合本工程安装要求装配式钢结构FK外墙板施工方案*2019年9月26日10避开用电高峰检查现场用电是否满足要求现场调查设备运行良好，完好率100%*2019年9月27日确认方法确认内容确认标准确认人确认时间现场调查、分析查项目部的培训记录培训率100%；合格率100%*2019年9月25日验证情况小组成员于2018年9月25日检查了施工现场工程人员培训统计汇总：培训情况调查汇总表I记录资料，对培训情况进行工种实际人数已培训人数理论知识考核实际应用技能合格（人）优秀（人）合格（人）优秀（人）焊工441313安装工881717吊运工440404注：理论考核280分为合格；90分以上为优秀。从表中可以看出，操作工人岗位培训率达到100%,岗位培训的理论知识及实际应用技能考核合格率均达到100%。结论非要因时间：2019年9月29日2、要因确认：根据要因确认计划表，我们QC小组对10个末端因素进行具体调查、分析、验证、测试，逐一进行要因确认。末端因素一：培训不到位表一-06*施工人员现场培训确认方法确认内容确认标准确认人确认时间现场调查、分析检查FK外墙板出厂质量构件成品合格率100%*2019年9月26日验证情况小组成员于2018年9月26日对吊装运至施工现场的成品FK外墙板构件进行实测实量，对检测成品合格率情况进行以下统计汇总：现场检测及实量汇总表项目检查点数不合格数合格率(%)FK外墙板尺寸偏差200100FK外墙板平整度偏差200100注：从表中可以看出FK外墙板构件成品合格率达到100%；满足合格率标准要求结论非要因末端因素二：FK外墙板制作存在偏差表07制表人：*时间：2019年9月30日FK外墙板加工制作尺寸偏差检测合格FK外墙板加工制作平整度偏差检测合格确认方法确认内容确认标准确认人确认时间现场调查、分析检查填充保温材料外观质量情况填充材料密实、连续、均匀*2019年9月27日2019年9月29日验证情况小组成员根据填充保温材料施工结果，查
