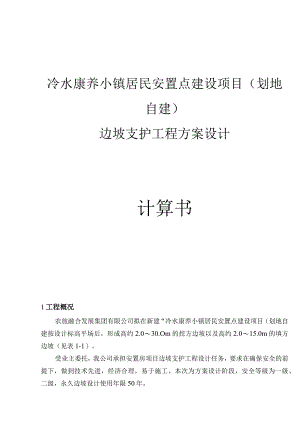

冷水康养小镇居民安置点建设项目（划地自建）边坡支护工程方案设计计算书.docx
冷水康养小镇居民安置点建设项目（划地自建）边坡支护工程方案设计计算书1工程概况农旅融合发展集团有限公司拟在新建“冷水康养小镇居民安置点建设项目（划地自建按设计标高平场后，形成高约2.030.Om的挖方边坡以及高约2.015.0m的填方边坡（见表1-1）。受业主委托，我公司承担安置房项目边坡支护工程设计任务，要求在确保安全的前提下，做到技术先进，经济合理，易于施工。本次为方案设计阶段，安全等级为一级、二级，永久边坡设计使用年限50年。表1-1边坡特征一览表-序号名称边坡倾向边坡长度边坡高度边坡类型工程安全等级备注1AB段70°60m10.0填方土质边坡一级永久2CD段55。33.6m2.04.Om填方土质边坡二级永久3EF段235°67m2.07.Om挖方岩质边坡二级永久4GH段352°142m1.030.Om挖方岩质边坡一级永久5IJKL段352°85m3.05.Om挖方岩质边坡一级永久2设计依据2.1 设计合同及委托书2.2 四川得圆岩土工程有限责任公司所作石柱县冷水镇八龙村肖家坝安置房工程地质勘察报告（直接详勘）。2.3 有关规范及图集建筑与市政地基基础通用规范GB55003-2021；建筑边坡工程技术规范GB50330-2013；混凝土结构设计规范GB50010-2010,2015版；建筑结构荷载规范GB50009-2012；建筑抗震设计规范GB50011-2010,2015年版；岩土锚杆与喷射混凝土支护工程技术规范GB50086-2015；建筑边坡工程施工质量验收标准GB/T51351-2019；混凝土结构工程施工质量验收规范GB50204-2015；室外排水设计规范GB50014-2006,2011年版；危险性较大的分部分项工程安全管理规定（住建部201837号令）；住房城乡建设部办公厅关于实施危险性较大的分部分项工程安全管理规定有关问题的通知（建办质【2018】31号文）；关于进一步加强全市高切坡、深基坑和高填方项目勘察设计管理的意见（渝建发（2010）166号）。3稳定性分析及设计方案(1) AB段边坡边坡概况该段边坡为填方边坡，位于拟建8-1#楼东侧，倾向约70。，长约60m,高约10.015.0m,参考剖面22-22'、23-2326-26'、27-27根据建筑边坡工程技术规范GB50330-2013相关条款，边坡安全等级为一级，边坡安全系数取1.35o边坡稳定性分析边坡主要由未来填土组成，原始地面较陡（1030°）,可能沿原始地面或基岩面产生滑移，同时直立回填易发生沿土体内部圆弧滑动。设计方案采用挡土桩+1:2.00回填放坡处理。挡土桩：挡土桩直径1.5m,间距3m,桩长11.618.0m,桩端嵌入较完整中等风化基岩长度7.0m,桩间设挡土板，厚度0.2m,板底埋入桩前环境地坪标高以下不小于0.5m,桩顶设冠梁截面尺寸1.5XLOm,桩、面板及冠梁均采用C30砂现浇，桩保护层厚度60mm,冠梁保护层厚度40mm,面板保护层厚度30mm,配筋详见大样。清表：清除表层植被、垃圾、粉质黏土等软弱物质，并开挖成台阶状，台阶宽度2m,阶面呈5%的逆坡，阶高随地形。回填：分层碾压回填，坡表坡率1:2.00,回填料选用碎石土，土和碎石比例为6：4,压实系数达到0.94。(2) CD段边坡边坡概况该段边坡为填方边坡，位于拟建8-2#楼东侧，倾向约5060°,长约34m,高约2.04.0m,参考剖面19-19'、20-2021-21'。根据建筑边坡工程技术规范GB503302013相关条款，边坡安全等级为二级，边坡安全系数取1.30。边坡稳定性分析边坡主要由未来填土组成，边坡原始地面较陡（1020°）,可能沿原始地面产生滑移，同时直立回填易发生沿土体内部圆弧滑动。设计方案采用俯斜重力式挡墙支挡。挡墙截面尺寸选型参照17J008第73页次FJA35.5,墙身材料选用C20素混凝土，以强、中风化基岩作为基础持力层，地基承载力特征值不小于250Kpa,基底埋深不小于L2m,墙趾顶部覆土厚度不小于0.2m,局部地形变化墙高可据实调整。(3) EF段边坡边坡概况该段边坡为挖方边坡，位于拟建2#、3#楼东侧，倾向约235°,长约67m,高约2.07.0m,参考剖面15-15'、17-17'。根据建筑边坡工程技术规范GB50330-2013相关条款，边坡安全等级为二级，边坡安全系数取1.30。边坡稳定性分析该段边坡为岩质边坡，主要由强、中风化泥岩组成，坡顶覆薄层粉质黏土,岩体结构类型为IV类,岩体等效内摩擦角40。据赤平投影分析：该段边坡坡向与岩层倾向呈大角度相交，岩层面对坡体稳定性影响较小；裂隙与裂隙均与边坡倾向相反，且结构面组合交线内倾，结构面对边坡的稳定性影响较小。综上，边坡稳定性受岩体强度控制，上部松散土层及强风化岩体易垮塌，边坡岩体易风化掉块。表3TEF段边坡赤平投影分析图设计方案采用仰斜重力式挡墙支挡。挡墙截面尺寸选型参照17J008第22页次YJA38,墙身材料选用C20素混凝土，以中风化基岩作为基础持力层，地基承载力特征值不小于500Kpa,基底埋深不小于l2m,墙趾顶部覆土厚度不小于0.2m,局部地形变化墙高可据实调整。(4) GH段边坡边坡概况该段边坡为挖方边坡，位于拟建2833#楼南侧，倾向约352°,长约142m,高约1.030.0m,参考剖面43-43'、44-44'。根据建筑边坡工程技术规范GB50330-2013相关条款，边坡安全等级为一级，边坡安全系数取1.35。边坡稳定性分析该段边坡为岩质边坡，主要由强、中风化泥岩组成，坡顶覆薄层粉质黏土,岩体结构类型为HI类，岩体等效内摩擦角55。据赤平投影分析：该段边坡坡体为切向坡，层面对边坡稳定性影响较小，裂隙与边坡大角度相交，裂隙对边坡稳定性影响较小，裂隙与边坡方向相近，为该段边坡外倾结构面，裂隙对边坡的稳定性有不利影响。N表3-2GH段边坡赤平投影分析图设计方案采用分阶放坡+喷锚支护。分阶放坡：共分三阶放坡，阶高Iom,中间留设2m宽马道，自下而上第一阶坡率1:0.75,第二、三阶坡率1050。锚杆：锚杆采用125HRB400钢筋，锚杆长度4.0m、6.0m间隔布置，锚固体直径90mm,锚杆间距为2.5mX2.5m,与水平方向的夹角为20°,锚孔采用M30砂浆灌孔。面板：采用C25喷射混凝土封闭，厚150mm,内配8HRB40020Omm,单层双向钢筋网，锚杆位置分别设12O(HRB400)水平和竖向加强筋。(5) IJKL段边坡边坡概况该段边坡为挖方边坡，位于拟建24#、25#楼、生态停车场北侧，倾向约352°,长约85m,高约3.05.0m,参考剖面46-46'、48-48,o根据建筑边坡工程技术规范GB50330-2013相关条款，边坡安全等级为二级，边坡安全系数取1.30o边坡稳定性分析该段边坡为岩质边坡，主要由强、中风化泥岩组成，坡顶覆薄层粉质黏土,岩体结构类型为In类，岩体等效内摩擦角55oo据赤平投影分析：该段边坡坡体为切向坡，层面对边坡稳定性影响较小，裂隙与边坡大角度相交，裂隙对边坡稳定性影响较小，裂隙与边坡方向相近，为该段边坡外倾结构面，裂隙对边坡的稳定性有不利影响。N络台交接初颇表3-3 IJKL段边坡赤平投影分析图设计方案采用仰斜重力式挡墙支挡。挡墙截面尺寸选型参照17J008第31页次YJA57,墙身材料选用C20素混凝土，以强、中风化基岩作为基础持力层，地基承载力特征值不小于250Kpa,基底埋深不小于1.2m,墙趾顶部覆土厚度不小于0.2m,局部地形变化墙高可据实调整。4支护结构计算4.1AB段边坡4.1.1剩余下滑力计算边坡原始地面较陡（1030°）,回填边坡，可能沿基岩面产生滑移，本次选取22、23、26、27剖面，对回填后土体沿基岩面的稳定性及剩余下滑力计算,计算工况取饱和工况，素填土饱和重度21KN/n?,粉质粘土饱和重度20KNm3,岩土界面抗剪强度参数按饱和粉质黏土取值，边坡安全系数取值1.35。计算公式采用建筑边坡工程技术规范GB50330-2013附录A.0.3条推荐公式，计算简图和计算结果如下：表4.L1-1传递系数法计算表格剖面条块号素填土重度(KNm3)面积(m2)粉质黏土重度(KNm3)面积(m2)载度m)荷宽(m荷载(Kpa)重量(KN)长度(m)倾角(。)内聚力(pa)内摩擦角(°)卜滑力Ti(KN)抗滑力Ri(KN)传递系数i-1定数S稳系F剩余推力Pi(KN)传递系数i-1全数安系剩余下滑力(KN)27剖面El21.003.7120.001.000.000.0097.834.66601710.384.7288.160.660.900-13.230.701.3519.42E221.0026.4720.0011.305.0020.00881.937.5321.681710.3325.81276.950.990.9009.360.991.35134.27E321.0022.5920.009.520.000.00664.855.7219.011710.3216.56211.531.000.900-9.201.001.35193.16E421.0019.8720.0012.010.000.00657.476.7219.011710.3214.16227.161.020.900-47.441.011.35239.06E521.0010.5820.006.890.000.00359.784.3131.611710.3188.57128.900.900-3.041.35333.4126剖面El21.0019.7720.0021.800.000.00851.1714.9723.971710.3345.79395.780.921.1707.520.921.3552.62E221.0059.5720.0024.530.000.001741.5712.267.861710.3238.16521.881.011.170-200.981.011.35-99.82E321.0077.53420.0030.775.0020.002343.5312.1012.21710.3495.25621.991.011.170-239.141.011.35-66
