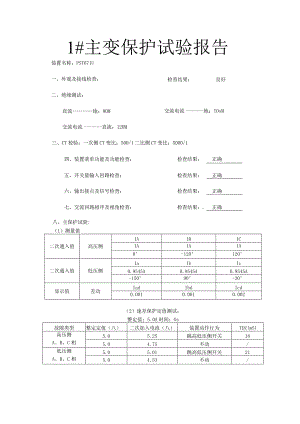

110kv主变保护试验报告.docx

1#主变保护试验报告装置名称：PST671U检查结果：良好交流电流地：IOoM一、外观及接线检查：二、绝缘测试：直流地：90M交流电流直流：120M三、CT校验：一次侧CT变比：500/1二比侧CT变比：5000/1四、装置菜单功能及功能检查：检查结果：正确五、开关量输入回路检查：检查结果：正确六、输出接点及信号检查：检查结果：正确七、交流回路相序及相角检查：检查结果：.正确八、主保护试验:（1）测量值二次通入值高压侧IAIBICIAIAIA0°-120°120°二次通入值低压侧IaIbIc0.9545A0.9545A0.9545A-150°90°-30°显示值差动IadIbdIcd0.0010.0010.002（2）速差保护定值测试：整定值：5.0A时间：Os故隙类型整定定值（八）二次加入电流（八）装置动作行为TDZ(mS)高压侧A、B、C相5.05.25跳高低压侧开关185.04.75不动/低压侧A、B、C相5.05.01跳高低压侧开关215.04.53不动/（3）比差保护定值测试：整定值：0.5A时间：Os故障类型整定定值（八）加入电流（八）装置动作行为TDZ(mS)高压侧A、B、C相0.50.525跳高低压侧开关210.50.475不动低压侧A、B、C相0.50.501跳高低压侧开关200.50.453不动（4）谐波制动特性测试定值：二次谐波15%别相别电流加入值A二次谐波含量高压侧ALOA14%跳高低压侧开关16%不动IS压侧BLOA14%跳高低压侧开关16%不动高压侧CLOA14%跳高低压侧开关16%不动（5）启动风冷I段定值测试：整定值：0.44A时间：6s故障类型整定定值（八）二次加入电流（八）装置动作行为TDZ(mS)高压侧0.440.462主变本体风机启动6019.5A、B、C相0.440.418不动/（2）闭锁有W整定值：0.861或调压定值测试：时间：7s故障类型整定定值（八）二次加入电流（八）装置动作行为TDZ(mS)高压侧0.860.903闭锁有载调压7016.9A、B、C相0.860.817不动/九、主变高后备保护（1）测量值：项目IAIBICUAUBUC通入值OAOV显示值0.0010.0010.0010.0010.0010.001项目IAIBICUAUBUC通入值IA60V显示值1.0001.0011.00060.03660.01260.127（2）复压过流保护定值I段2时限测试：整定值:动作电流:1.07A;动作电压:65V;负序动作电压:7V;动作时限:1.9S切IlOl断路器投高压侧定时限过流保护压板故障类型整定定值（八）加入电流（八）装置动作行为TDZ(mS)A、B、C1.071.12跳高压侧开关1916.51.071.02不动/（3）复压过流保护定值I段3时限测试：整定值:动作电流:L07A;动作电压:65V;负序动作电压:7V;动作时限22S切IlOI断路器、101断路器投高压侧定时限过流保护压板故隙类型整定定值（八）加入电流（八）装置动作行为TDZ(mS)A、B、C1.071.12跳高、低压侧开关2209.91.071.02不动/（4）复压过流保护定值11段2时限测试：整定值:动作电流:L07A;动作电压:65V;负序动作电压:7V;动作时限:1.9s切1101断路器投高压侧定时限过流保护压板故障类型整定定值（八）加入电流（八）装置动作行为TDZ(mS)A、B、C1.071.12跳高压侧开关1913.81.071.02不动/（5）复压过流保护定值11段3时限测试：整定值:动作电流：l.07A;动作电压:65V;负序动作电压:7V;动作时限:2.2S切1101断路器、101断路器投高压侧定时限过流保护压板故障类型整定定值（八）加入电流（八）装置动作行为TDZ(mS)A、B、C1.071.12跳高、低压侧开关2207.61.071.02不动/（6）复压过流保护定值In段2时限测试：整定值:动作电流:L07A;动作电压:65V;负序动作电压:7V;动作时限:1.9s切HOl断路器投高压侧定时限过流保护压板故障类型整定定值（八）加入电流（八）装置动作行为TDZ(mS)A、B、C1.071.12跳高压侧开关1916.51.071.02不动/（7）复压过流保护定值【II段3时限测试：整定值:动作电流:L07A;动作电压:65V;负序动作电压:7V;动作时限:2.2s切IlOl断路器、101断路器投高压侧定时限过流保护压板故障类型整定定值（八）加入电流（八）装置动作行为TDZ(mS)A、B、C1.071.12跳高、低压侧开关2214.51.071.02不动/（8）高压侧过负荷保护定值测试:整定值：动作电流：0.82A时间：9s故障类型整定定值（八）加入电流（八）装置动作行为TDZ(mS)A、B、C0.820.861高压侧过负荷报警9014.60.779无报警/（9）间隙零序保护定值测试：整定值：动作电流：1A；动作电压：180V；动作时限：0.3S故障类型整定定值（八）加入电流（八）装置动作行为TDZ(mS)IO11.05跳高低压侧开关320.710.95不动/故障类型整定定值（V）加入电压（V）装置动作行为TDZ(mS)UO180189跳高低压侧开关323.2180171不动/十、主变低后备保护（1）测量值:项目IaIbIcUaUbUc通入值OAOV显示值0.0010.0010.0010.0010.0010.001项目IaIbIcUaUbUc通入值IA60V显示值1.0010.9990.99959.98960.17060.030（2）复压过流保护定值I段1时限测试:整定值：动作电流O98A;动作电压:65V;负序动作电压:7V;动作时限:1.0s切100断路器投低压侧定时限过流保护压板故障类型整定定值（八）加入电流（八）装置动作行为TDZ(mS)A、B、C0.981.029跳IOKV侧分段开关1017.70.980.931不动/（3）复压过流保护定值I段2时限测试：整定值：动作电流:0.98A;动作电压:65V;负序动作电压:7V;动作时限:1.3S切100断路器、切101断路器投低压侧定时限过流保护压板故障类型整定定值（八）加入电流（八）装置动作行为TDZ(mS)A、B、C0.981.029跳IoKV侧分段开关、101断路器1315.60.980.931不动/（4）复压过流保护定值I段3时限测试：整定值：动作电流O98A;动作电压:65V;负序动作电压:7V;动作时限:1.6S切100断路器/101断路器、1101断路器投低压侧定时限过流保护压板故障类型整定定值（八）加入电流（八）装置动作行为TDZ(mS)A、B、C0.981.029跳IOKV侧分段开关、IOl断路器、1101断路器1617.30.980.931不动/（5）复压过流保护定值II段1时限测试：整定值：动作电流O98A;动作电压:65V;负序动作电压:7V;动作时限:1.0s切100断路器投低压侧定时限过流保护压板故障类型整定定值（八）加入电流（八）装置动作行为TDZ(mS)A、B、C0.981.029跳IOKV侧分段开关1016.50.980.931不动/（6）复压过流保护定值II段2时限测试：整定值：动作电流:0.98A;动作电压:65V;负序动作电压:7V;动作时限:1.3S切100断路器、切101断路器投低压侧定时限过流保护压板故障类型整定定值（八）加入电流（八）装置动作行为TDZ(mS)A、B、C0.981.029跳IOKV侧分段开关、101断路器1316.70.980.931不动/（7）复压过流保护定值11段3时限测试:整定值：动作电流O98A;动作电压:65V;负序动作电压:7V;动作时限:1.6S切100断路器/101断路器、1101断路器投低压侧定时限过流保护压板故隙类型整定定值（八）加入电流（八）装置动作行为TDZ(mS)A、B、C0.981.029跳IOKV侧分段开关、IOl断路器、1101断路器1616.50.980.931不动/（8）复压过流保护定值In段1时限测试：整定值：动作电流:0.98A;动作电压:65V;负序动作电压:7V;动作时限:1.0S切100断路器投低压侧定时限过流保护压板故障类型整定定值（八）加入电流（八）装置动作行为TDZ(mS)A、B、C0.981.029跳IOKV侧分段开关1018.30.980.931不动/（9）复压过流保护定值In段2时限测试：整定值：动作电流O98A;动作电压:65V;负序动作电压:7V;动作时限:1.3S切100断路器、切101断路器投低压侧定时限过流保护压板故障类型整定定值（八）加入电流（八）装置动作行为TDZ(mS)A、B、C0.981.029跳IOKV侧分段开关、101断路器1317.20.980.931不动/（10）复压过流保护定值Hl段3时限测试：整定值：动作电流O98A;动作电压:65V;负序动作电压:7V;动作时限:1.6S切100断路器/101断路器、1101断路器投低压侧定时限过流保护压板故障类型整定定值（八）加入电流（八）装置动作行为TDZ(mS)A、B、C0.981.029跳IoKV侧分段开关、101断路器、1101断路器1619.60.980.
