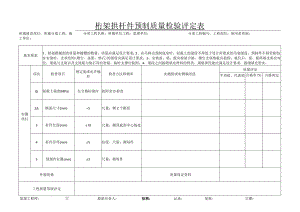

p5-41桁架拱杆件预制质量检验评定表.docx

桁架拱杆件预制质量检验评定表所属建设项目：所属分部工程：施工单位：分项工程名称：所属单位工程：监理单位：分项工程编号：工程部位：使用者类别：基本要求1、拼接粗糙面的质量和键槽的数量、质量应满足设计要求；2、在吊移出预制底坐时，混凝土的强度不得低于设计所要求的吊装强度，预制件不得受损伤；在安装时，支承结构(墩台、盖梁、垫石)的强度应满足设计要求；3、安装前，梁、板应检验合格，墩台支座垫板应稳固；就位后，梁、板两端支座应对位，梁底与支座以及支座底与垫石顶应密贴，临时支撑应稳固；4、梁段之间接缝填充材料的种类、规格和性能应满足设计要求，接缝填充密实。项次检查项目规定值或允许偏差检查方法和频率实测值或实测偏差值质量评定平均值、代表值合格率(%)合格判定l混凝土强度(MPa)在合格标准内按附录D检查实测2断面尺寸(mm)÷5尺量：测2个断面项目3杆件长度(mm)±10尺量：测顶底面中心线处4杆件旁弯(mm)5拉线、尺量：测每件5预埋件位置(mm)5尺量：测每件外观质量质量保证资料工程质量等级评定监理工程师：日期：检验负责人：检测：记录：复核:日期：填写说明1、分项工程应按基本要求、实测项目、外观质量和质量保证资料等检验项目分别检查。2、分项工程质量应在所使用的原材料、半成品、成品及施工控制要点等符合基本要求的规定、无外观质量限制缺陷且质量保证资料真实齐全时，方可进行检验评定。3、表头中“所属建设项目”“所属单位工程”“所属分部工程”“施工单位”“监理单位”可以打印；”分项工程名称”和“工程部位”须手写。4、“实测值或实测偏差值”歹能填写实测值的项目必须填写实测值，否则可填写偏差值；检测频率必须满足要求。公路工程质量检验评定标准中以路段长度规定的检查频率为双车道路段的最低检查频率，对多车道应按车道数与双车道之比增加检查数量。5、”平均值、代表值”歹能计算代表值的项目必须填写代表值，其它填写平均值。6、“合格判定”歹J:(1)关键项目的合格率应不低于95%,否则该检查项目为不合格。(2)一般项目的合格率应不低于80%,否则该检查项目为不合格。(3)有规定极值的检查项目，任一单个检测值不应突破规定极值，否则该检查项目为不合格。(4)采用公路工程质量检验评定标准附录B至附录S所列方法进行检验评定的检查项目，不满足要求时，该检查项目为不合格。7、桁架拱杆件预制外观质量应符合下列规定：(1)混凝土表面不应存在标准附录P所列限制缺陷。(2)应无建筑垃圾、杂物和临时预埋件。8、“外观质量”项：应填写该分项工程外观质量情况描述或填写“符合要求”。9、“质量保证资料”项：填写“真实、齐全”。10、工程质量等级评定分为合格与不合格。11、注：若成批生产，每批抽查25%。
