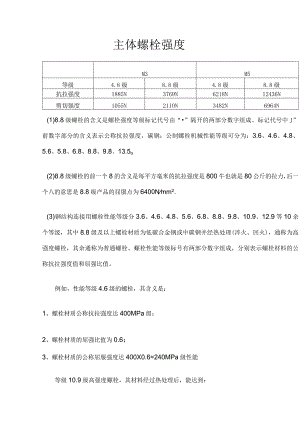

主体螺栓强度.docx

主体螺栓强度M3M5等级4.8级8.8级4.8级8.8级抗拉强度1885N3769N6218N12436N剪切强度1055N21ION3482N6964N(1)8.8级螺栓的含义是螺栓强度等级标记代号由“”隔开的两部分数字组成。标记代号中J”前数字部分的含义表示公称抗拉强度，碳钢：公制螺栓机械性能等级可分为：3.6、4.6、4.8、5.6、5.8、6.8、8.8、9.8、13.5o(2)8.8级螺栓的前一个8的含义是每平方毫米的抗拉强度是800牛也就是80公斤的拉力，后一个八的意思是8.8级产品的屈服点为6400Nmm2.(3)钢结构连接用螺栓性能等级分3.6、4.6、4.8、5.6、6.8、8.8、9.8、10.9、12.9等10余个等级，其中8.8级及以上螺栓材质为低碳合金钢或中碳钢并经热处理(淬火、回火)，通称为高强度螺栓，其余通称为普通螺栓。螺栓性能等级标号有两部分数字组成，分别表示螺栓材料的公称抗拉强度值和屈强比值。例如，性能等级4.6级的螺栓，其含义是：1、螺栓材质公称抗拉强度达400MPa级；2、螺栓材质的屈强比值为0.6；3、螺栓材质的公称屈服强度达400X0.6=240MPa级性能等级10.9级高强度螺栓，其材料经过热处理后，能达到：1、螺栓材质公称抗拉强度达IOoOMPa级；2、螺栓材质的屈强比值为0.9；3、螺栓材质的公称屈服强度达IoooXo.9=900MPa级.螺栓性能等级的含义是国际通用的标准，相同性能等级的螺栓，不管其材料和产地的区别，其性能是相同的，设计上只选用性能等级即可。强度等级所谓8.8级和10.9级是指螺栓的抗剪切应力等级为8.8GPa和10.9Gpao8.8公称抗拉强度800Nmm2公称屈服强度640Nmm2。一般的螺栓是用"X.Y”表示强度的，X*lOo=此螺栓的抗拉强度，X*100*（Y/10）=此螺栓的屈服强度（因为按标识规定：屈服强度/抗拉强度=Y10）。如4.8级：则此螺栓的抗拉强度为：400MPa,屈服强度为：400*810=320MPao另：不锈钢螺栓通常标为A4-70,A2-70的样子，意义另有解释。(4)强度是单位面积的承载力，承载力=强度X面积螺栓有螺纹，M24螺栓横截面面积不是24直径的圆面积，而是353平方毫米，称之为有效面积。普通螺栓C级(4.6和4.8级)抗拉强度是170N/平方毫米。那么承载力就是：170x353=60010N0换算一下，1吨相当于100OKG,相当于10000N,那么M24螺栓也就是可以承受约6吨的拉力。螺栓有效面积可以从五金手册或钢结构手册查，强度指标可以从相关钢结构手册或规范查。当然这些也可以从网上查。如果是8.8级螺栓：公称抗拉强度800MPa,最大断裂拉力=800*817N=653600N折合重量65.36吨公称屈服强度640MPa,最大屈服拉力=640*817N=522880N折合重量52.288吨如果是10.9级螺栓：公称抗拉强度IooOMPa,最大断裂拉力=IoOO*817N折合重量81.7吨。公称屈服强度900MPa,最大屈服拉力=900*817N折合重量73.53吨如果是12.9级螺栓。公称抗拉强度1200MPa,最大断裂拉力=1200*817N折合重量98.04吨。公称屈服强度1080MPa,最大屈服拉力=1080*817N折合重量88.236吨。(5)直径12mm,16mm,即大径为12和16的螺栓，相同大径的螺纹,根据螺纹的牙距不一样,它的抗剪力也不一样.材料抗剪力T=t*A式中:t为抗剪强度,由材料和热处理和表面其状态决定;A为受剪面积；设材料取45钢,8.8级螺栓，按屈服强度为640,则抗剪强度为640*0.7=448MPaM12M12X1.5M12X1.25M12X1的最小截面积分别84.484.688.794.99M12M12X1.5M12X1.25M12X1的抗剪力分别为:37811N,37900N,39737N,42555N;M16的抗剪力=156.8X448=70246NM16X1.5的抗剪力=168X448=75264NM16X1的抗剪力=18LIX448=81132N相同大径的螺纹,根据螺纹的牙距不一样,它的抗剪力也不一样.M6X1的最小截面积5.31抗剪力=5.31X448=2378N
