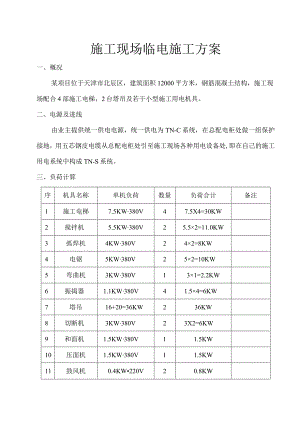

施工现场临电施工方案一、概况某项目位于天津市北辰区，建筑面积12000平方米，钢筋混凝土结构，施工现场配合4部施工电梯，2台塔吊及若干小型施工用电机具。二、电源及进线由业主提供统一供电电源，统一供电为TN-C系统，在总配电柜处做一组保护接地，用五芯钢皮电缆从总配电柜处引至施工现场各种用电设备处,即在自己的施工用电系统中构成TN-S系统。三、负荷计算序机具名称单机负荷数量负荷合计备注1施工电梯7.5KW380V47.5X4=30KW2搅拌机5.5KW380V25.5×2=11.0KW3弧焊机4KW380V24×2=8KW4电锯5KW380V25×2=10KW5弯曲机3KW380V13×1=2.2KW6振捣器1.1KW380V41.5×4=6KW7塔吊16+20=36KW236KW8切断机3KW380V23X2=6KW9和面机1.5KW380V11.5KW10压面机1.5KW380V11.5KW11鼓风机0.4KW220V20.8KW12钢筋调直机7.5KW380V17.5KW13施工照明3.5KW380V53.5x5=17.5KW14生活照明0.1KW220V222.2KW合计总功率为140.2KW该现场总的需用系数测定为0.6其有功功率P=140.2×0.6=84.12KW四、配电线路设计主干线路用五芯钢皮电缆直埋引入本施工区内的配电柜中，其它线路均用PVC管穿电缆引至各用电器处。相线用红、黄、绿三色，零线用蓝色，PE线为双色。线路布置如下：1、从甲方指定的变压器处用3×50+2×25mm2的五芯钢皮电缆引到现场总配电柜，现场线路呈树干状布置，由总配电柜引至各栋号楼的分配电柜，由各楼号分配电柜呈树干状分配至各用电器。2、由总配电柜处引出4路干线：01号、02号、03号、04号。3、(I)(H号干线为18#楼、19#楼用电线路，接用电器：2台施工电梯、2台搅拌机、1台电焊机及施工照明，经换算35mn?的铜线能够满足使用。(2) 02干线为13#楼、14#楼用电线路，主接用电器：2台施工电梯、2台搅拌机及施工照明，经换算35mm2的铜线能够满足使用。(3) 03号干线为12#楼、16#楼、17#楼用电线路，主接用电器：3台施工电梯、2台搅拌机及施工照明，经换算35mn?铜线能满足使用。(4) 04号干线为6#楼、9#楼用电线路，主接用电器：2台施工电梯、2台搅拌机及1台电焊机及施工照明，经换算35mm2的铜线能满足使用。4、接各类用电器均用IOnlm2的铜线。五、配电箱及开关箱的设计施工现场实行三级配电、三级保护、确保一机一闸一漏保。三级配电：总配电柜、分配箱、开关箱。三级保护：总配电柜、分配电箱、开关箱均配漏保。配电箱选用经安检站、劳动局等有关部门认证的合格产品，箱体必须是铁箱，铁皮厚度不小于L5mm。漏保均选用高灵敏度漏保。1、系统图2、配电箱配置(1)总配电柜规格型号数量：1700X700X35mm1台配置：600A漏保1个，下接3个分路漏电保护器，分别是400A。(2)分配箱规格型号数量：840×800×180SLX-1-ZGL6台配置：每个分配箱均设1个400A刀开关，下接20OA到开关3个，10OA漏保3个。(3)开关箱有6种型号SLX-6DLB用于弯曲机、电锯等；箱体规格为380×480×180mm；配置：60到开关1个、40漏保一个。SLX-8MD双电磁外控开关箱，用于施工电梯；箱体规格：487X554×180mm；配置：60到开关1个、40漏保一个。SLX-9GL电焊机专用箱；箱体规格:500X530×157mm；配置：10OA到开关1个、IOoA漏保一个。SLXT5GL移动开关箱，用于振捣器；箱体规格：590×535×145mm配置：2个40A刀开关，2个20A漏保。照明开关箱SLXTOGL箱体规格:450X535×145mm配置：32A刀开关1个，20漏保1个。钢筋区备用箱SLX-2TGL箱体规格：840×880×180mm配置：设1个400A刀开关、200A刀开关3个，10OA漏保3个。六、接地与接地装置1、除总配电柜处设一个总的重复接地外，各分配箱处设一个重复接地。2、所有接地定期进行摇测，其接地电阻值不大于4欧姆。七、安全用电措施1、现场设一名专业技术人员，负责电气安全技术管理工作。2、电气作业人员年满18周岁，身体健康，具备专业知识及触电急救技术,经开始合格，持有上岗证后方可独立操作。3、健全电气安全技术管理制度，并组织有关人员学习，认真贯彻实施。4、凡属电气方面的问题，包括搬迁、移动或拆卸用电设备，必须有电工操作，各类用电人员所使用的设备停止工作后，必须将开关箱内的开关分闸断电，并将开关箱锁好。5、值班电工应认真做好日巡查工作，并认真记录存在的问题及处理的结果。6、做好安全检测记录及电工维修工作记录，记录情况要真实详细，要记录时间、地点、设备、维修内容。7、值班电工应有高度责任心，不但做好职责范围内的工作，同时对非电工使用电气设备的违章作业人员应进行教育。
