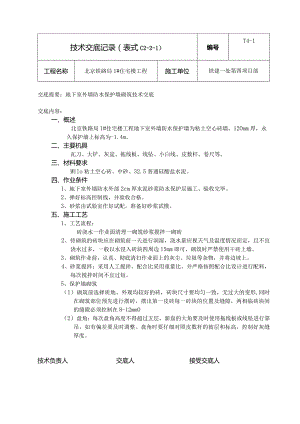

技术交底记录（表式C2-2-1）编号T4-1工程名称北京铁路局1#住宅楼工程施工单位铁建一处第四项目部交底提要：地下室外墙防水保护墙砌筑技术交底交底内容：一、概述北京铁路局1#住宅楼工程地下室外墙防水保护墙为粘土空心砖墙，12Omm厚，永久保护墙上标高为-1.4m。二、主要机具瓦刀、大铲、灰盆、拖线板、线坠、小白线、皮数杆、卷尺等。三、材料要求MUlo粘土空心砖、中砂、32.5普通硅酸盐水泥。四、作业条件1、地下室外墙防水外部2cm厚水泥砂浆防水保护层施工、验收完毕。2、弹好标高控制线，并验收合格。3、砂浆由试验室作好试配，准备好砂浆试模。五、施工工艺1、工艺流程：砖浇水一作业面清理一砌筑砂浆搅拌一砌砖2、待砌筑的砖块应在砌筑前一天进行润湿，浇水量应视天气及温度情况而定，且不宜浇水过多，一般以水浸入砖块四周边15mm即可，砌筑时严禁使用干砖上墙。3、砌筑作业前，认真、彻底清扫作业面上的灰尘、垃圾等杂物，并将边坡上。4、砂浆搅拌：采用人工搅拌，配合比采用重量比，并严格按照配合比设计进行配料，每次搅拌时间不宜过短。5、保护墙砌筑（1）砌筑前选择质地、外观均较好的砖，砖块尺寸要均匀一致，无过大的变形,同时在砌筑部位预先进行摆砖，摆出第一皮砖每一砖块的位置及缝隙，两相临砖块间的缝隙必须控制在8-12mmO（2）盘角：每次盘角高度不得超过五层，新盘的大角要及时使用拖线板或线坠进行靠吊，如有偏差要及时调整。盘角时要仔细对照皮数杆的彼层和标高，控制好灰缝厚度。技术负责人交底人接受交底人技术交底记录(表式C2-2-1)编号T4-1工程名称北京铁路局1#住宅楼工程施工单位铁建一处第四项目部交底提要：地下室外墙防水保护墙砌筑技术交底交底内容：(3)挂线：砌体为120厚，可在保护墙外侧单面挂线，所挂的线应该绷紧、拉直，在两端大角上固定牢固，如有长墙分多人共同砌筑时，所挂线的中间还应做几处支点。(4)砌筑：根据排砖位置及所挂水平线进行砌筑，采用“三一”砌法，即一铲灰、一块砖、一柔压，使砂浆饱满，横竖向灰缝均匀、顺直。由于保护墙过高，现场采用边砌砖边回填土，砌体每步高2m左右，以保证施工安全。铺砌每一块砖都必须摆正、放平，上跟线、下跟棱，左右相临要对平。并在砌筑过程中随时对墙面的垂直度，平整度进行检查、校正。(5)砌筑用的砂浆应随搅拌随用，所搅拌的水泥砂浆必须拌好后3小时内用完，并不得使用过夜砂浆砌筑。对于砌筑过程中的舌头灰，应随砌随刮尽并用于上层砖砌筑。(6)人防出口处用空心砖进行临时封堵，内侧用木方进行支撑，外侧做防水施工，此处洞口保护墙砌筑24Omm厚。六、质量保证措施1、 砖、砂浆等材料的品种、强度等级必须符合设计要求。2、 砌体砂浆必须饱满、密实，其水平灰缝的砂浆饱满度不得小于80机3、 墙体转角处不得留直槎，其余部位留槎必须符合规定。4、 砌体上下要错缝，不得有通缝。(通缝即指上下两皮砖的搭接长度小于25u)O5、 不能在同一处使用多块断砖进行砌筑。6、 允许偏差：(1)轴线位置偏移：10mm。(2)砌体顶面标高：±15mm<.(3)垂直度：5mmO(4)表面平整度：8mmO技术负责人交底人接受交底人技术交底记录(表式C2-2T)编号T4-1工程名称北京铁路局1#住宅楼工程施工单位铁建一处第四项目部交底提要：地下室外墙防水保护墙砌筑技术交底交底内容：(5)水平灰缝平直度：IOmm(6)灰缝厚度：±8mm七、应注意的问题1、灰缝大小不均：在立皮数杆时要保证标高一致，且在盘角时灰缝要掌握均匀，砌砖时小线要拉紧，防止一层线松，一层线紧。2、墙面粗糙：舌头灰未尽，半头砖集中使用，造成通缝，砖墙到项出现螺丝墙等。半头破应分散使用在墙体较大的面上，砌筑第一层砖时查对皮数杆的标高及总高度，以防到顶砌成螺丝墙。八、安全注意事项1、作业人员集中精力，佩带安全帽。2、施工人员使用砌筑工具时小心操作，避免碰伤。3、施工现场严禁吸烟。4、砌筑前，检查上部挂架是否满铺脚手板，且脚手板与墙面应密封，为防止落物伤人，挂架上严禁放脚手管、扣件、短钢筋头等小料。5、若上部脚手架提升时，应停止下面人员操作，待挂架固定并检查安全后，方可进行下面砌筑。技术负责人交底人接受交底人
