塔吊基础施工交底.docx

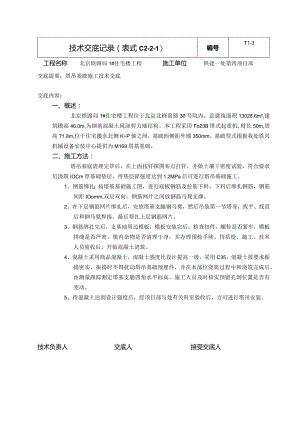

技术交底记录（表式C2-2-1）编号T1-3工程名称北京铁路局1#住宅楼工程施工单位铁建一处第四项目部交底提要：塔吊基础施工技术交底交底内容：一、概述：北京铁路局1#住宅楼工程位于北京北蜂窝路30号院内，总建筑面积13028.6m2,建筑檐高46.0m,为钢筋混凝土现浇剪力墙结构。本工程采用Fo23B塔式起重机,臂长50m,塔高71.8m,位于住宅楼东北侧KP轴之间，基础西侧距外墙350mm。基础型式根据我处铁兴机械设备安装中心提供为M169塔基基础。二、施工方法：塔吊基底清理完毕后，在上面按钎探图布点打钎，并做土壤干密度试验，符合要求后浇筑IOCm厚基础垫层，待垫层碎强度达到1.2MPa后可进行塔吊基础施工。1、钢筋绑扎：按塔基基础施工图，进行底板钢筋及拉筋下料，下料后绑扎钢筋，钢筋间距IOomm,双层双向，钢筋网片之间放钢筋马凳支撑。2、在下层钢筋网片绑扎后，安放塔基支腿钢马凳，然后吊装第一节塔身，找平、找直后和钢马凳焊接，最后帮扎上层钢筋网片。3、钢筋绑扎完后，支基础周边模板，模板安装完后，检查扣件，螺栓是否紧牢，模板拼缝是否严密，模内杂物是否清理干净，并办理预检手续。待质检、施工、技术人员验收后，开始混凝土浇筑。4、混凝土采用商品混凝土，混凝土强度比设计提高一级，采用C35。混凝土按要求振捣密实，振捣时不得扰动塔吊基础预埋件，并在本部位浇筑过程中和浇筑完成后，由测量跟踪测定塔基支腿四角水平标高，施工人员及时核实预留孔洞位置是否有变动。5、待混凝土达到设计强度后，经项目部与处有关科室验收后，方可进行塔吊安装。技术负责人交底人接受交底人技术交底记录（表式C2-2-1）编号T1-3工程名称北京铁路局1#住宅楼工程施工单位铁建一处第四项目部交底提要：塔吊基础施工技术交底交底内容：三、安全注意事项：1、现场作业人员必须佩戴安全帽。2、泵车距边坡留出安全距离，防止滑坡。3、振捣棒必须配备两人，有专人引线，穿好绝缘鞋，戴好绝缘手套。4、电焊机应单独设开关，外壳做接零.接地保护，一次线长度应小于5m,二次线长度应小于30m,两侧接线压接牢固并安装可靠防护罩，焊把线应双线到位，不得借用金属管道.脚手架及结构钢筋作回路地线，焊把线无破损.绝缘良好。技术负责人交底人接受交底人
