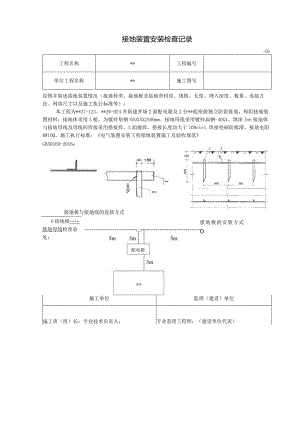

接地装置安装检查记录-01工程名称*工程编号单位工程名称*施工图号绘图并简述接地装置情况（接地种类、接地极及接地带材质、规格、长度、埋入深度、数量、连接方法、网络尺寸以及施工执行标准等）：本工程为*27-123、*26-024井新建井场2面配电箱及2台*底座做独立防雷接地，每组接地装置材料：接地体采用3根，为镀锌角钢N50X5X2500mm、接地母线采用镀锌扁钢-40X4、埋深Inb接地体与接地母线及母线间焊接采用搭接焊，3面施焊，搭接长度均大于100nin1,焊接处刷防腐漆，接地电阻RWlOQ。施工执行标准：电气装置安装工程接地装置施工及验收规范GB50169-2016o接地极与接地线的连接方式接地极的安装方式 OO接地极接地母线检查意见：施工单位监理（建设）单位施工班（组）长：专业技术负责人：专业监理工程师：（建设单位代表）工程名称*工程编号单位工程名称*施工图号工程地点*部位或构件名称井口设备接地装置隐蔽工程内容（文字描述或附图示）：1、本工程为*27T23、*26-024井新建井场2面*配电箱及2台*底座做独立防雷接地，接地装置采用-40X4Inm热镀锌扁钢做水平接地体，采用/50X5X2500Inln镀锌角钢做垂直接地体，为环形闭环接地系统。电气设备、防雷接地断接卡采用-40X4mm镀锌接地扁钢，接地装置顶端距地面Tm,相邻两个接地极间距大于5m。2、接地线与接地极、接地线与接地线之间的连接采用搭接焊接，搭接长度大于2倍的扁钢宽度，采用三面施焊，焊缝连续、饱满，无缺陷。焊接完毕涂刷防腐漆两道。3、接地平面布置图详见下图所示：C一5n713m!IIIIII5m配电箱L!3mIIi抽油机。接地极接地扁钢检查意见：原材料质量文件：施工单位监理（建设）单位施工班（组）长：专业技术负责人：年月日专业监理工程师：（建设单位项目代表）年月日工程名称*工程编号单位工程名称*测试仪器名称规格接地电阻测试仪4105A接地种类规定阻值（Q）实测阻值（）实测日期测试前三天内气象情况测试位置测试结果电气保护接地41.122019.12.08晴1#*配电箱合格电气保护接地41.102019.12.08晴1#*平台合格电气保护接地41.082019.12.08晴2#*配电箱合格电气保护接地41.042019.12.08晴2#*平台合格测试点位置布置简图：*底座及其配电箱O5Q333mO5m抽油机施工单位监理（建设）单位施工班（组）长：专业技术负责人：年月日专业监理工程师：（建设单位代表）年月日工程名称*工程编号单位工程名称*施工日期2019.12.08温度（OC）-7序号编号型号规格起点终点长度（m）敷设方式中间接头数量1/YJV22-0.6/IkV4×35+1X16变台级配电柜60T16井*配电箱110直埋02/YJV22-0.6/lkV4X35+1X16变台一级配电柜62-116井*配电箱115直埋03/YJV22-0.6/IkV4X3560T16井*配电箱60-116井*电机15直埋04/YJV22-0.6/IkV4×3562T16井*配电箱62T16井*电机15直埋05/YJV22-0.6/IkV3X4变台级配电柜工艺阀组电伴热55直埋06/YJV22-0.6/IkV3×460T16井*配电箱井口通信装置15直埋07/YJV22-0.6/IkV3X462T16井*配电箱井口通信装置15直埋0施工单位监理（建设）单位施工班（组）长：专业技术负责人：年月H专业监理工程师：（建设单位代表）年月日工程名称*工程编号单位工程名称*测试日期2019.12.08测试仪器型号IR3455-30温度（）-7序号电缆编号电缆型号规格规定阻值（MQ）实测最小阻值（MC）备注线间对地线间对地1/YJV22-0.6/lkV4×35+l×1652510010101102/YJV22-0.6/lkV4×35+l×1652510050100303/YJV22-0.6/IkV4×35252510030100604/YJV22-0.6/IkV4×35252510050100805/YJV22-O.6/IkV3×4252510030100306/YJV22-0.6/lkV3×45510080100027/YJV22-0.6/IkV3×425251005010080结论施工单位监理（建设）单位施工班（组）长：专业技术负责人：年月日专业监理工程师：（建设单位代表）年月日
