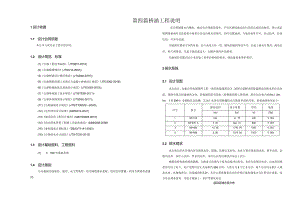

第四篇桥涵工程说明1设计依据1.1 设计合同依据本公司与项目业主签订的合同。1.2 设计规范、标准(1)公路工程技术标准(JTGB01-2014)(2)公路勘测规范(JTGC10-2007)；(3)公路桥涵设计通用规范(JTGD60-2015)；(5)公路钢筋混凝土及预应力混凝土桥涵设计规范(JTG3362-2018)；(6)公路桥涵地基及基础设计规范(JTG3363-2019)；(7)公路桥涵施工技术规范(JTGTE50-2011)；(9)公路沥青路面设计规范(JTGD50-2017)；(11)公路涵洞设计规范(JTG/T3365022020)；(12)室外排水设计标准(GB50014-2021)(13)城市防洪工程设计规范(GB/T50805-2012)(14)给水排水管道工程施工及验收规范(GB50268-2008)(15)暴雨强度计算标准(DB33/T1191-2020)(16)公路排水设计规范(JTG/TD33-2012)1.3 设计基础资料、工程资料(1) 1：500矢量地形图1.4 设计原则应根据沿线地形、地质、水文等条件，结合路线排水系统，适应农田排灌，经济合理地布设涵洞。在跨越排水沟槽处、通过农田排灌渠道处、平原区路线通过较长的低洼或泥沼地带、傍山或沿溪路线暴雨时径流易集中地带以及边沟排水需要时，均应设置涵洞。当地形条件许可，经过技术、经济比较，可并沟设涵。涵洞位置和方向的布设，宜与水流方向一致，避免因涵洞布设不当，引起上游水位堡高，淹没农田、村庄和路基，引起下游流速过大，加剧冲蚀沟岸及路基。涵洞的设置应综合考虑施工和养护维修的要求，降低建设和养护费用。2排水系统2.1 设计范围本次设计，为寨山坪南部路网工程一南区纵线涵洞设计。涵洞主要解决排除道路边沟积水和山洪水流。道路全线共新建涵洞3座，新建涵洞采用国标三级钢筋混凝土圆管涵。跨径均分别为08m,1.2m、Im：1座BXH：0.8X0.5急流槽。其余汇水皆经道路截排水沟散排至现状沟渠。新建涵洞情况如下：序号桩号服务面枳设计流量管径坡度(ha)(Us)(m)()1K0+01003261.794000.0052KO+270.62.30444.158000.0033KO+68O10.001790.9312000.0034KO+95O6.001074.56I(XX)0.0052.2 排水现状本次项目所在区域内存在现状水库、堰塘、鱼塘以及冲沟，水库主要有梁家湾水库、和平水库、金银沟水库、香炉山水库、罗家湾水库，水库出水均沿现状冲沟自上而下。根据资料收集和现场踏勘，公路设计范围内主要为沿线冲沟较多，水库为金银沟水库，出水均沿现状冲沟自上而下。设计范围内总汇水面积约866公顷，大致分为9个汇水分区，每个分区均分散汇入现状水库、鱼塘或冲沟。沿线涵洞的孔跨、孔径主要依据重庆市沙坪坝区暴雨强度公式计算设计流量，结合外业调查资料，考虑方便施工、养护等情况而定。项目区域水系分布序号桩号服务面枳设计流下过流能力管径坡度流速(ha)(LZs)(LZs)(m)(%0)(s)2K0+270.62.30444.15672.558000.0031.343K0+68010.001790.931982.8912000.0031.754K0+9506.001074.561574.2510000.0052.002.5涵洞水量校核涵洞断面采用公路所经验公式，50年一遇标准进行校核。公路所经验公式：Qp=KF(m3s)(汇水面积小于IOkm2)其中K一径流模数，查表取值为19.2：F”汇水面积(km2)；n面积参数，当FVIkm2,n=1：当l<Fvl0k?时，西南地区n=0.851校核流量如下表：序号桩号本段汇流面积(ha)重现期(年)校核流量(L/$)1K0+0100.3250622KO+270.62.3050441.63K0+68010.005019204K0+9506.00501152经计算，涵洞设计流量均大于按照校核流量。经比较，设计采用暴雨公式计算的数值是安全可靠的。涵洞断面皆可满足过流要求，并留有一定富余。3管材、基础及接口3.1管材根据重庆市建设委员会重庆市建设领域限制、禁止使用落后技术的通告(2019版)(渝建发201925号)的规定，并遵照高新区城市道路交通设计导则的要求本次设计管材如下：2.3 排水边沟本次设计，道路边沟、截排水沟及过街排水暗沟皆有道路专业设计，详见道路相关图纸。2.4 雨水量水力计算(1)基本设计参数根据山地城市室外排水管渠设计标准(DBJ50T29d2018).排水管道设计参数如下：表5”排水管道最大设计流速表管道材质管道类型最大设计流速(m/s)塑胶管道雨水8.0污水6.0金属管道雨、污水10.0钢筋混凝土管道的、污水5.0(2)计算Q=qF(LZs)暴雨强度(q)采用2017年重庆市沙坪坝区暴雨强度修订公式计算:(Ls104m2)1132(1÷0.95¾IgP)(，(/+5.408)0595暴雨重现期：本次设计公路等级为四级，路面排水重现期取5年，涵洞重现期般取20年。K3+250处涵洞为现状塘排水通道，重现期取100年。设计降雨历时：t=t+t2(min),其中：地面集水时间：t根据现状路面坡度及收水距离计算确定；管渠内雨水流行时间：本次设计为过街涵洞，t2(min)按。计；综合径流系数：=0.25;汇水面积(F)分地块计算(hm2)on：管材粗糙系数，钢筋混凝土管取0.014。(1)涵洞水力计算如下表：序,桩号服务面积设计产；过流能力管径坡度流速(ha)(Us)(Us)(m)(%。)(ms)1K0+0100.3261.79136.744000.0051.094管道施工4.1 管道放线本工程排水管道及涵洞放线均按检查井坐标表严格放线，如有现场需要调整检查井位置的情况，及时与设计协商解决。4.2 现场复核本工程涵洞进出口雨水上下游必须与现状地形接顺，保证收水、排水顺畅。设计要求在施工时首先复核涵洞上下游现状地面、接纳冲沟、水体等的位置、标高等，若与设计有不符之处，必须立即通知设计单位研究处理。4.3 沟槽开挖管道及构筑物沟槽开挖边坡应有一定的坡度以保证施工安全。正常地质条件下，沟槽开挖按照地勘要求进行放坡，地质条件不允许时，必须采取调整放坡坡率或加支撑等措施。沟槽挖深较大时，应分层开挖，分层开挖深度及层间留台宽度参照给水排水管道施工及验收规范(GB50268-2008)(,对于填方地段，须在填方进行至管顶标高以上LOm后方可反开挖管道沟槽，部分浅埋管道达不到管顶以上Im时，至少须填至管顶标高后方可反开挖管道沟槽。填方应按道路路基要求进行。高挖方段管线开挖时采用跳槽开挖，每段开挖长度不超过IOm0施工时序：待上部道路边坡开挖支护完成，方可进行管线沟槽开挖，铺设和沟槽回填，待回填完成后，方可进行下一段土石方开挖，且开挖过程中应采取相应支护措施。4.4 地基处理特殊井地基承载力要求以大样图及结构配筋图中要求为准，其他管道及构筑物地基承载力不小于0.15MPa。沟槽在填方地段或沟槽超挖的，管道基础以下必须分层夯实回填，密实度不小于90%。4.5 管道安装管顶覆土1.2m的管涵采用国标三级钢筋混凝土柔性企口管，按照GBT11836-2009混凝土和钢筋混凝土排水管有关规定进行。管顶覆土1.2m,管道d800时采用纤维增强聚丙烯(FRPP)加筋管。埋深小于6.0m,环刚度SN8(XX)Nm2;埋深6.0m8.0m之间，环刚度SNeIOooON/m2,埋深在8.0l2.0m之间，环刚度SN212500Nm2;埋深大于12.0m,环刚度SNel6000Nm20管材执行行业标准埋地用纤维增强聚丙烯(FRPP)加筋管材(QB/T4011-2010),所用管道须符合该标准中的要求。管顶覆土1.2m,管道d800时，采用国标三级钢筋混凝土柔性企口管。所选材料应为符合国家及省、市有关部门相关标准、规范的合格产品，优先采用具有国家通用标准的管材。3.2 基础钢筋混凝土柔性企口管基础采用满包混凝土加固，详见国标图集(06MS201-O:埋深10m时的钢筋混凝土管基础由结构专业提供加固保护措施。具体设计详见本次设计大样图。纤维增强聚丙烯(FRPP)加筋管采用砂垫层基础。3.3 接口国标三级钢筋混凝土柔性企口管接口形式采用橡胶圈接口。纤维增强聚丙烯(FRPP)加筋管，管道采用扩口T型橡胶圈连接。3.4 八字墙本次设计，八字进出水口采用C20混凝土材料，详见国标图集20s51778页。八字出水口处，应采取防冲刷设施。3.5 沉砂井本次设计沉砂井雨水沉砂井，适用于道路边坡截水沟接入管道的检查井。建设手续。非单独立项建设的排水管网工程，可与主体工程同步办理相关手续。(2)加强排水管材进场检验。建设单位应当组织对进场排水管材进行验收，重点查验质量证明文件、颜色、外观、尺寸规格等是否满足合同约定和设计图纸的要求，并按国家有关标准、规定进行见证取样检测，合格后方可使用。(3)加强排水管网施工质量。施工单位应当严格按照施工技术标准和审查合格的施工图施工，不得擅自修改工程设计；排水管网工程的地基处理、管道安装、沟槽回填等是工程建设质量的重要环节，应当符合给水排水管道工程施工及验收规范的有关规定。(4)监理单位应当加强排水管网工程施工质量现场监理，币:点把控进场材料质量检验、排水检查井坐标、管道高程、附属构筑物及接口质量、基础及回填质量、雨污水混接错接情况等。(5)强化排水管网竣工验收。建设单位应当依法组织对排水管网工程进行分部工程验收或竣工验收，并按照地下管线探测技术规范要求，在排水管网覆I:隐蔽前进行测绘，形成准确、完整的管线工程测绘数据和测绘图。城市建成区内未接入市政污水管网的新建建筑小区或公共建筑，不得交付使用。(6)排水管网工程竣工验收资料应当包含管道内窥检测报告(含影像资料)、竣工测量成果资料等相关工程资料。房屋建筑工程、市政工程配套的排水管网工程还应提供排水行业主管部门核发的排水许可证/对因工程建设改迁排水设施的相关审核意见。5.2 排水管材质量抽检制度(1)覆土前抽检。建设单位应当委托专业检测机构(承担见证取样检测的机构除外)，在排水管材安装后、覆上前，采用随机方式进行覆上前抽检。抽检比例应不少于两个生产批次或进场批次(当工程只有一个生产批次或进场批次时，可按一个批次进行抽检)。抽检结果应当书面报告建设工程质量监旨机构，由建设工程质量监督机构汇总并报送当地住房城乡建设主管部门。覆上前抽检质量不合格的，建设单位应当责令施工单位停止使用并拆除已安装排水管材：同时，将该批次排水管材全部退场，并做好退场记录。(2)施工过程中，施工单位应积极配合监督性抽检和专项检查。5.3 排
