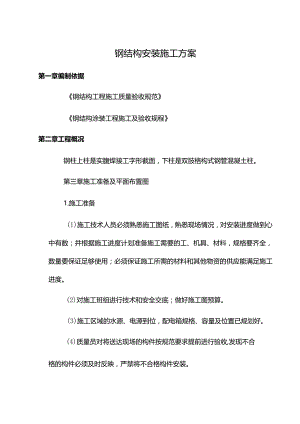

钢结构安装施工方案第一章编制依据钢结构工程施工质量验收规范钢结构涂装工程施工及验收规程第二章工程概况钢柱上柱是实腹焊接工字形截面，下柱是双肢格构式钢管混凝土柱。第三章施工准备及平面布置图1.施工准备(1)施工技术人员必须熟悉施工图纸，熟悉现场情况，对安装进度做到心中有数；并根据施工进度计划准备施工需要的工、机具、材料，规格要齐全，数量要保证足够使用；必须保证施工所需的材料和其他物资的供应能满足施工进度。(2)对施工班组进行技术和安全交底；做好施工图预算。(3)施工区域的水源、电源到位，配电箱规格、容量及位置已规划好。(4)质量员对将送达现场的构件按规范要求提前进行验收,发现不合格的构件必须及时反映，严禁将不合格构件安装。(5)根据安装进度报构件进场计划，随时跟踪构件加工完成情况，规划好构件堆放场地，及运输通道，要求土建平整并压实规划场地，做好堆垛架，防止构件堆放变形。(6)检查每根碎柱基四周的土方是否已经完成回填。检查每个基础上的红三角标志是否清楚完备，不允许出现重复多余的。(7)项目部测量工要对基础纵横中心线、基础标高、螺栓顶高进行复查标高测量时以控制网的基准点为依据施测同时检查地脚螺栓规格,螺栓孔纵横中心间距，螺栓数量是否符合设计要求，检查螺栓有无严重锈蚀、弯折或螺纹损坏的情况，如发现不合格的要作好记录并及时要求土建限期完成整改工作。2、施工机械及吊具的选择(1)吊装时主要施工机械的选择根据主厂房钢结构的最大、最重构件的重量与长度，选择的安装方法及相应作业半径，确定主吊车为150吨、100吨两种履带吊。(2)吊装用钢丝绳的选择：钢柱与行车梁的钢丝绳：因钢柱最大件重量比行车梁重7吨，故根据钢柱的施工方法选择吊装用的钢丝绳；屋面梁更轻需另选。(3)吊具的选择：钢柱、行车梁及屋面梁不需要吊具，只是在吊点位置及半边钢管或橡胶皮对构件做保护即可。(4)特殊情况吊车的安排：钢结构安装过程中因构件偶尔来得太多，或需抢工期等情况，需要临时性使用汽车吊时，必须根据汽车吊的作业能力吊装，如果超出汽车吊的作业能力，则需重新支腿或换更大的吊车，严禁野蛮施工。第四章施工部署1.施工顺序(指导思想)施工顺序：根据项目总进度节点目标，确定钢结构安装顺序是首先是22-30线，然后是1-12线，最后是12-22线的施工顺序。2、施工组织安排综合土建的设计、施工及钢结构的设计、构件加工进度情况，拟定如下施工安排：(1)劳动力及吊车配置：施工劳动力准备以二个班组联合施工,先进一个班组施工22-30线,在5月底根据施工进度及构件加工情况再增加一个班组安装1-12线钢结构及所有轨道。(2)各种吊车的安排使用：BC跨及AB跨22-30线钢结构施工以100吨履带吊作为主吊车安装，施工时就近作业，吊装作业半径不能大于主、付杆的起吊能力。AB跨1-22线属跨外吊装作业，用150t履带吊车作为主吊车安装。(3)构件进场顺序及摆放安排：钢结构构件进场顺序如下：钢柱、柱间支撑，屋面托架，行车梁、制动板及水平支撑，屋面梁，屋面橡条，屋面水平支撑等；所需要的构件必须按安装所要求的时间进场。具体的进场时间由施工队伍每月的20日前报下月的月计划每周四报出下周构件进场计划。如果安装现场有变动，必须两天前通知加工厂。3、施工劳动力计划安装工段：钢结构高峰时需要80人；油漆单独设立，人员根据施工进度需要确定。另外项目部设综合工段一个约10人。
