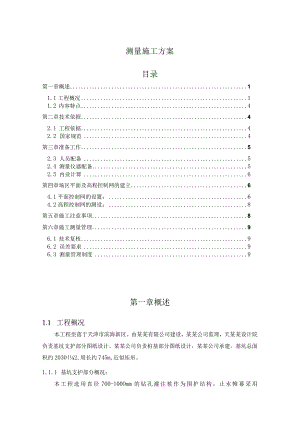

测量施工方案.docx

测量施工方案目录第一章概述11.1 工程概况11.2 内容特点4第二章技术依据42.1 工程依据42.2 国家规范4第三章准备工作52.3 人员配备52.4 测量仪器配备52.5 内业计算6第四章场区平面及高程控制网的建立64.1平面控制网的设置：64.2高程控制网的测设：8第五章施工注意事项8第六章施工测量管理96.1 技术复核96.2 误差要求96.3 测量管理制度9第一章概述1.1 工程概况本工程坐落于天津市滨海新区。由某某有限公司建设，某某公司监理，天某某设计院负责基坑支护部分图纸设计、某某公司负责桩基部分图纸设计，某某公司承建。基坑总面积约2030(2,周长约745m,近似矩形。1.1.1 基坑支护部分概况：本工程选用直径700-100Omm的钻孔灌注桩作为围护结构。止水帷幕采用65090Onim三轴水泥土搅拌桩，桩长18m。三轴水泥土搅拌桩采用P42.5级普通硅酸盐水泥，水泥掺入比不小于20乐搅拌桩28d无侧限抗压强度标准值不小于1.OMpa,采用套接一孔施工方法。钻孔灌注桩设计一览：80095Omnb桩长：14.75m,桩顶标高-3.600m。900m100mm,桩长：15.05m,桩顶标高-3.600m。1000l150mm,桩长：17.35m,桩顶标高-3.600m。中800950mm,桩长：10.9Onb桩顶标高-3.600m。7001000mm,桩长：8.65m,桩顶标高-9.500m。钻孔灌注桩混凝土设计强度等级C30（水下浇筑C35）。1.1.2桩基部分概况：本工程桩基部分按照区域划分将综合楼分为三个区域：A区、C区及地下车库部分。A区：±0.000相当于大沽高程4.500m,现场地坪相当于大沽高程3.200m。工程桩均采用钻孔灌注桩，混凝土强度等级为C35。为保证桩的质量，成桩工艺优先采用反循环钻孔法，总桩数共计132根（含试桩）。桩基设计一览：桩号：JZL数量：132根，桩直径：600mm,桩长：31m,桩顶标高-2.550m。其中试桩3根，桩顶高出现场地坪50Onlln。单桩竖向承载力标准值：2400（2500）KNo工程桩采用静载试验对桩进行竖向承载力检验。检验桩数不得少于同条件总桩数的且不得少于3根。要求低应变检验桩身质量不小于桩总数的40乐且不少于20根。每个柱下承台下的桩身完整性检测数量不得少于1根。C区：±0.000相当于大沽高程4.500m,现场地坪相当于大沽高程3.200m。工程桩均采用钻孔灌注桩，混凝土强度等级为C35。为保证桩的质量，成桩工艺优先采用反循环钻孔法，总桩数共计126根（含试桩)。桩基设计一览：桩号：JZb数量：126根，桩直径:600mm,桩长：31m,桩顶标高-2.550m。其中试桩3根，桩顶高出现场地坪500mm。单桩竖向承载力标准值：2400(2500)KNo工程桩采用静载试验对桩进行竖向承载力检验。检验桩数不得少于同条件总桩数的1%且不得少于3根。要求低应变检验桩身质量不小于桩总数的40册且不少于20根。每个柱下承台下的桩身完整性检测数量不得少于1根。地下车库：±0.000相当于大沽高程4.500m,现场地坪相当于大沽高程3.200m。工程桩采用钻孔灌注桩，其中工程桩1采用后注浆工艺。混凝土强度等级为C35o为保证桩的质量，成桩工艺优先采用反循环钻孔法，总桩数共计1054根(含试桩)。桩基设计一览：桩号：JZL数量：191根，桩直径：800mm,桩长：38m,桩顶标高一11.400m。其中试桩3根，桩顶高出现场地坪50OnII单桩竖向承载力标准值：6600(7100)KNo桩号：JZ2,数量：160根，桩直径：700mm,桩长：38m,桩顶标高-10400m。其中试桩3根，桩顶高出现场地坪500mm。单桩竖向承载力标准值：4500(4950)KNo桩号：JZ3,数量：302根，桩直径：600mm,桩长：38m,桩顶标高TO.400m。其中试桩3根，桩顶高出现场地坪50OnIn1。单桩竖向承载力标准值：3800(4200)KNo桩号：JZ3A,数量：99根，桩直径：600mm,桩长：38m,桩顶标高TO.400m。其中试桩3根，桩顶高出现场地坪500mm。单桩竖向承载力标准值：3800(2750)KN,单桩抗拔承载力标准值：1500KN。桩号：JZ4,数量:227根，桩直径：600mm,桩长：25m,桩顶标高-10.40OnU其中试桩3根，桩顶高出现场地坪50Onlln。单桩竖向承载力标准值：3800(2750)KN,单桩抗拔承载力标准值：1900(2150)KN0桩号：JZ5,数量：75根，桩直径：600mm,桩长：25m,桩顶标高TO.400m。其中试桩2根，桩顶高出现场地坪50Onln单桩竖向承载力标准值：2400(2750)KN,单桩抗拔承载力标准值：600KNo后注浆导管采用25X3无缝钢管或采用国际低压液体输送用焊接管，且与钢筋笼加劲筋绑扎牢固或焊接。本工程注浆水泥采用42.5级普通硅酸盐水泥，浆液水灰比根据本场地上的饱和度及渗透性确定为0.55,桩端注浆终止注浆压力为3.8MPa,注浆流量不超过75Lmin0工程桩采用静载试验对桩进行竖向承载力检验。检验桩数不得少于同条件总桩数的且不得少于3根。要求低应变检验桩身质量不小于桩总数的40乐且不少于20根。每个柱下承台下的桩身完整性检测数量不得少于1根。1.2内容特点本工程施工测量主要为平面控制网建立、工程桩定位测量、工程高程控制测量。本工程建筑面积大，建设单位提供了三个原始坐标点，测量任务重，桩基定位采用坐标点定位，工作量非常大，施工测量是本工程施工的一大难点和重点。第二章技术依据1.1 工程依据1 .本工程设计施工图纸。2 .本工程投标施工组织设计。3 .建设单位提供的控制点。2. 2国家规范1.工程测量规范GB50026-2007o2.工程测量基本术语标准GBT50288-2011o第三章准备工作工程测量放线是保证工程质量的关键工序，测量控制的思路如下：以建设单位提供控制点为依据，遵循整体控制局部的原则，对本工程采用一级导线并逐级控制，用高精度来控制低精度，同时配备先进的测量仪器，GTS-102N全站仪、DS3200水准仪、DZJ2激光垂准仪。2.1 技术准备1 .方案的编制依据测量规范、建筑工程施工测量规程等国家和地方规范、规程、标准，规划局给定的有关测量资料，设计施工图纸，公司测量工作管理规定。2.2 人员配备为了确保本工程测量全面、有序开展，将投入以下测量人员，组成本工程施工测量组。序号姓名学历职务施工年限OlXX本科测量302XX本科测量2施工测量组是项目部施工技术部一个重要组成部分，项目技术负责人负责现场测量的监督实施。3. 3测量仪器配备根据本工程特点和精度要求，平面控制和工程桩的定位采用全站仪，轴线投测采用经纬仪，高程测量采用水准仪，主轴线垂直度控制采用激光垂准仪。本工程拟投入测量仪器见一览表。本工程主要测量器具配备一览表仪器名称型号数量用途全站仪NTS-312B1台工程桩坐标点定位自动安平水准仪DS321台水准测量钢尺50m3把距离测量对讲机KENWOOD2台通讯联络钢卷尺3.5m20把距离丈量注：仪器均在计量局检验规定周期内检定。3.4内业计算采用计算机配相应的计算及绘图程序，CAD软件，以求高效、准确地进行测量工作，确保工程质量。第四章场区平面及高程控制网的建立根据先整体后局部的工作程序，准确地测定与保护好场地控制网。平面控制网和标高控制网的桩位，是整个工程建筑物平面和标高定位、建筑竖向控制的基本依据；是保证场地内整体施工测量精度和分区或分期施工相互衔接的基础。因此，控制网的设计、测设及桩位的保护等项工作，与工程施工方案、现场布置统一考虑确定。4.1平面控制网的设置：（1）布网原则：场地平面控制网的布设根据建筑整体布局、主体建筑物的形状、主要点位、轴线尺寸和定位条件以及场地情况、施工方案等全面考虑后确定，布网原则为：控制网均匀布全场区，控制线的间距以3050m为宜。其中必须包括：建筑物的对称轴和主要轴线；电梯井的主要轴线和施工分段处的轴线等。以便于使用（平面定位和高层竖向控制）、施测和长期保留为原则，组成四周平行于建筑物的闭合图形，以便施工使用和控制网自身闭合校核。控制点之间通视、易量，控制桩的顶面标高略低于场地设计标高，桩底低于冰冻层，以便长期保留。（2）平面控制网布置：根据本工程特点，平面控制网分两级进行布设，首级控制网将作为以后整个工程施工的基准点；二级控制点是工作基点。首级平面控制网的建立：场区首级平面控制的测设方法如下：根据甲方提供的平面基准点作为整个施工平面控制网的起算依据，首级控制点的点位选择必须在安全牢固的地点，远离基坑变形区域。依据平差结果，对最弱点适当增加连接测量，再次平差，直到结果合格为此。二级平面控制网测设：由于工程规模大，施工过程复杂，因此二级平面控制点（工作基点）的建立需要分区段施测。平面控制点直接布设在基底上，作为工程的垂直度控制的依据，全部采用内控法进行。（3）测设方法：本工程采用全站仪坐标法设站+极坐标放点法，测设步骤如下：在控制点上架设全站仪并对中整平，初始化后检查仪器设置：气温、气压、棱镜常数；输入（调入）测站点的坐标，量取并输入仪器高，输入（调入）后视点坐标，照准后视点进行后视。如果后视点上有棱镜，输入棱镜高，可以马上测量后视点的坐标和高程并与已知数据检核。瞄准另一控制点，检查方位角或坐标；在另一已知高程点上竖棱镜或尺子检查仪器的视线高。利用仪器自身计算功能进行计算时，记录员也进行相应的对算以检核输入数据的正确性。在各待定测站点上架设脚架和棱镜，量取、记录并输入棱镜高，测量、记录待定点的坐标和高程。以上步骤为测站点的测量。在测站点上按步骤1安置全站仪，照准另一立镜测站点检查坐标和高程。记录员根据测站点和拟放样点坐标反算出测站点至放样点的距离和方位角。观测员转动仪器至第一个放样点的方位角，指挥司镜员移动棱镜至仪器视线方向上，测量平距D。计算实测距离D与放样距离D。的差值：AD=D-D°,指挥司镜员在视线上前进或后退AD。重复过程7,直到AD小于放样限差。检查仪器的方位角值，棱镜汽泡严格居中（必要时架设三脚架），再测量一次,若AD小于限差要求，则可精确标定点位。测量并记录现场放样点的坐标和高程，与理论坐标比较检核。确认无误后在标志旁加注记。重复610的过程，放样出该测站上的所有待放样点。如果一站不能放样出所有待放样点，可以在另一测站点上设站继续放样，但开始放样前还须检测已放出的23个点位，其差值不大于放样点的允许偏差。全部放样点放样完毕后，随机抽检规定数量的放样点并记录，其差值不大于放样点的允许偏差值；。作业结束后，观测员检查记录计算资料并签字。测量放样负责人逐一将标注数据与记录结果比对，同时检查点位间的几何尺寸关系及与有关结构边线的相对关系尺寸并记录，以验证标注数据和所放样点位无误。填写测量放样交样单。4.2高程控制网的测设：为方便全站仪的使用，高程控制点布置在首级（二级）平面控制点上，组成一个闭合水准网，点位制作好后按国家二等水准测量的要求进行观测，用
