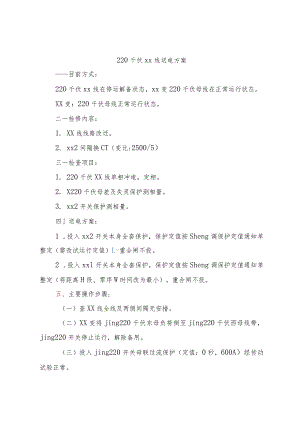

220千伏线路送电方案.docx

220千伏xx线送电方案目前方式：220千伏xx线在停运解备状态，xx变220千伏母线在正常运行状态。XX变：220千伏母线正常运行状态。二一检修内容：1. XX线线路改迁。2. xx2间隔换CT（变比:2500/5）三一检查项目：1. 220千伏XX线单相冲电，定相。2. X220千伏母差及失灵保护测相量。3. xx2开关保护测相量。四送电方案：1 .投入xx2开关本身全套保护，保护定值按Sheng调保护定值通知单整定（需改试运行定值）L-重合闸不投。2 .投入xxl开关本身全套保护，保护定值按Sheng调保护定值通知单整定（将距离H段、零序W时间改为最小）。重合闸不投。五、主要操作步骤:（一）查XX线全线及两侧间隔无安措。（二）XX变将jing220千伏东母负荷倒至jing220千伏西母线带，jing220开关停止运行，解除备用。（三）投入jing220开关母联过流保护（定值：0秒，600A）经传动试验正常。（四）XX变所有220千伏线路对侧改短延时0.25秒，退出jing220千伏母差及失灵保护。（五）xx2开关恢复备用于jing220千伏东母，加入运行。（六）XX变将xxl开关恢复备用于陡220千伏南母。（七）XX变将xxl开关由三相操作方式改为单相操作方式对XX线单相冲电，定相：1. XX变合上xxl开关A相，对XX线、jing220千伏东母A相冲电。XX变检查XX线、jing220千伏东母A相一次带电正常，其它两相一次无电压。2. XX变断开xxl开关A相，合上xxl开关B相，对XX线、jing220千伏东母B相冲电。XX变检查XX线、jing220千伏东母B相一次带电正常，其它两相一次无电压。3. XX变断开xxl开关B相，合上xxl开关C相，对XX线、jing220千伏东母C相冲电。XX变检查XX线、jing220千伏东母C相一次带电正常，其它两相一次无电压。（八）单相冲电、定相完毕，XX变断开XXl开关C相，然后将xxl开关恢复三相操作方式。（九）xx变合上xxl开关对XX线、jing220千伏东母三相冲电。（十）xx变查XX线、jing220千伏东母三相一次带电正常。（十一）jing220千伏东、西PT二次核相正确后。（十二）XX变将jing220开关恢复备用。（十三）xx变检同期合上jing220开关，合环。（十四）测jing220千伏母差及失灵保护相量，正确后投入jing220千优母差保护，xx变所有220千伏线路对侧保护恢复正常定。（十五）xx2开关校保护正确后恢复正常定值，投入，保护定值按省调保护定值通知单整定。（十六）xxl开关保护恢复正常定值投入，保护定值按省调保护定值通知单整定。（十七）xxl重合闸投单相。（十八）xx2重合闸投单相。（十九）XX变220千伏母线恢复正常运行方式。（二十）请值班调度员在操作前做好事故预想，并通知有关单位。
