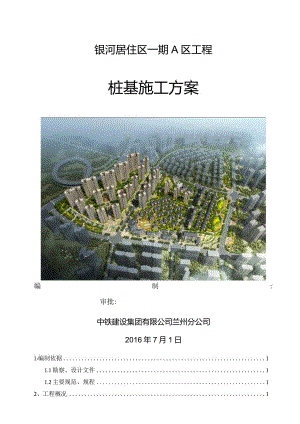

银河居住区一期A区工程桩基施工方案编制:审批:中铁建设集团有限公司兰州分公司2016年7月1日1编制依据11.1勘察、设计文件11.2主要规范、规程12、工程概况13、施工准备23.1主要施工人员及劳动力计划23.2机械设备及物资配备33.3主要试验、质检仪器设备清单33.4检验试验计划44、施工安排45、主要施工方法及工艺55.1施工重难点65.2工艺流程65.3施工注意事项126、质量要求146.1 旋挖桩基施工时质量要求146.2 施工过程中容易出现的问题及防治措施157、成品保护168、安全、环保措施169、应急预案179.1应急组织机构189.2应急物资和设施准备1810、成本节约措施181、编制依据为保证钻孔灌注桩的施工质量和施工进度满足建设和设计的要求，根据下列依据编制此专项施工方案。1.1勘察、设计文件（1）甘肃水文地质工程地质勘察院提供的兰州市白道坪项目（一期）高层区岩土工程勘察报告；（2）筑博设计股份有限公司提供的施工图纸。1.2主要规范、规程序号规范、规程名称规范、规程编号1湿陷性黄土地区建筑灌注桩基技术规程DB62/T25-3084-20142建筑桩基技术规范JGJ9420083混凝土结构设计规范GB50010-20104混凝土结构工程施工质量验收规范GB50204-20155钢筋机械连接通用技术规程JGJ107-20106钢筋焊接及验收规程JGJ18-20122、工程概况本工程位于甘肃省兰州市城关区白道坪村，A区共由16栋高层住宅及裙房、车库组成;按照地势分为高中低三部分，建筑面积为316293m，高层住宅、裙房及车库基础均采用旋挖成孔灌注桩，本工程采用干作业法进行旋挖桩施工。根据兰州市白道坪项目（一期）高层区岩土工程勘察报告，本次桩基施工深度范围内，拟建场地地层自上而下依次分布有：黄土状粉土层、细砂层、卵石层、砂岩层。勘察期间未见地下水。桩端进入持力层（砂岩）深度大于L5倍桩径，且大于1m。桩长约为38mo表1-1具体工程量序号项目名称单位数量1钻孔灌注桩（桩径Lonl）根12112钻孔灌注桩（桩径0.8m）根4283钻孔灌注桩(桩径L2m)根15075桩基混凝土量M3110560m3表1-2桩基钢筋用量类别单位数量HRB400-10t988HRB400-12t20HRB400-14t233HRB400-20t4433表1-3旋挖成孔灌注桩主要参数桩编号桩身混凝土强度单桩竖向承载力特征值(KN)承载力设计值(KN)桩径(mm)桩长(m)ZHlC352200500080038ZH2C3531007800100038ZH3C354000113001200383、施工准备根据施工图纸及现场实际情况，本项目一期A区旋挖成孔灌注桩施工共分为三个区块(分别为A、B、C区块)进行分区施工，先施工低跨部位，从低到高进行施工，各跨内按照先主楼后车库的顺序进行分段施工，每个主楼基坑边预留临时坡道，以供施工机械出入。根据现场实际情况确定施工工作面和施工顺序，对于不利于施工机械运行的松软地段进行坚实处理，对需要平整的打桩面，做好整平工作，并在场地内做好排水措施。打桩面准备工作完成后，再进行定位放线作业，准备桩基的施工。为确保各道施工工序的合理进行，合理调配人员，按照施工进度计划，桩基预计施工时间为35天，共计安排12台旋挖机，每台旋挖机平均每天施工桩数为8根，并充分发挥机械设备的使用效率。3.1主要施工人员及劳动力计划劳动力计划见下表：工种人数钢筋工60混凝土工24桩机司机30电焊工20测量工4电工2机械司机(吊车及装载机)18机修工4合计1623.2机械设备及物资配备拟投入的主要施工设备见下表:序号设备名称型号规格数量额定功率(KW)施工部位备注1旋挖钻机SR200C15台125成孔2钻头筒式、清底式等20套/成孔3吊车QY12T12台170调运钢筋笼4装载机ZL506辆/平整场地等5切断机GQ40-14套15钢筋笼制作6弯曲机GWJ404套/钢筋笼制作7调直机CJ4-144套15钢筋笼制作8电焊机NBC50020台36钢筋笼制作9全站仪GTS-7102台/测量放线10水准仪DS3DES20002台/测量标高3.3主要试验、质检仪器设备清单拟配备本合同工程主要的材料试验、质检仪器设备表序号仪器设备名称规格型号单位数量备注1塌落度桶/套22钢尺50m把23测绳70m付153.4检验试验计划检验试验计划表序号材料名称取样批次进场检验检验内容送样要求1C35混凝土3151组每50m3取一组，不足亦按一组计，每根桩不少于一组抗压试验1OOmm*100mm*1OOmm2HRB400-2074组同一品种、规格同一等级60T为一检验批，不足亦按一批计拉伸试验、屈服强度、屈强比、重量偏差、伸长率每组取7根55Cm以上钢筋3HRB400-144组4HRB400-121组5HRB400-1016组6焊接接头757组每300个接头为一组，不足300个按一组计拉伸试验每组取3根50cm以上钢筋接头4、施工安排A区旋挖成孔灌注桩开工时间：2016年6月20日，预计完成时间2016年7月25日。桩基施工阶段项目部主要管理人员职责、分工见下表:职务姓名职责项目经理张福项目总负责项目副经理（总工程师）何魁现场技术、质量、进度总负责，方案审批土建工程师孟德龙现场技术、进度协调，质量控制土建工程师王鹏方案编制，现场技术、进度协调，质量控制土建技术员张青华、李俊梓交底下发，现场技术、质量检查测量工程师杨本正、赵洪超桩基定位，打桩过程中桩位复测施工现场临时道路及主楼临时坡道布置、桩顶标高如下，坡道宽度不宜过宽，宽度及坡度满足打桩机上下即可，坡道尽量留置于场地外或商业部位。现场道路两侧做排水沟，作为雨季排水措施，基坑内设集水井，并放置潜水泵。雨季桩孔四周采用水泥砂浆砌筑挡水台，孔口上部采用彩条布进行覆盖，防止雨水流入。现场用电从四号楼东南角箱变处引出，设置二级箱，电缆埋地敷设。Al#、A2#楼由于抢工，每栋楼布置两台旋挖，A10-A14#楼单层面积较大，每栋楼也布置两台旋挖机，东西各一台，由两边向中间成孔。A3-A9#楼，Al5#、AI6#楼每栋布置一台挖机，从一边向另一边跳挖。（具体见后附CAD图）桩基施工阶段现场平面布置图桩基施工顺序及机械周转:楼号桩机数量工程量开始日期结束日期备注1、2#楼桩基4（已有）68+687.17.201、2#楼四台桩机结束后一台周转至4#楼，三台周转至5、】5、16#楼3、4#楼桩基2（已有1+转1）68+687.48.113、4#桩机成孔结束后，转至低区车库施工5、15、16#楼桩基3（转1、2号楼）68+68+707.88.15成孔结束后转至低区车库施工6、7、12.13、14#楼桩基7（进场）70+199+199+1997.79.1施工完成后转至中区车库施工8、9、10、114（进场）72+69+193+2147.209.1施工完成后转至高区车库低区车库桩基52647.309.1接收3、4、5、15、16#楼桩机中区车库桩基73207.309.1接收7、12、13、14#楼桩机高区车库4（转8-11#楼）3478.259.15接收8、9、10、U#楼桩机所需机械总数量16台桩机5、主要施工方法及工艺5.1 施工重难点5.1.1 该桩基工程具有工期较紧、场地大、人员及设备分散的特点，必须选择施工经验丰富、技术力量雄厚的施工队伍，并对人员和机械合理有序安排，确保施工质量和进度。5.1.2 主筋联结方式设计为机械连接，由于桩身较长，钢筋笼吊装及施工难度大，经与设计单位沟通，采用分段吊装，分段焊接的方式下放钢筋笼。5.1.3 由于主楼基坑开挖深度低于车库基坑，且主楼开挖需放坡，故车库紧邻主楼周围桩需在主楼结构施工前进行施工，此部分桩需进行后期接桩。5.2工艺流程钻孔5.2.1测量与定位根据建设单位所提供原始坐标点，按照图纸，由测量员将桩位精确放置于现场，采用木棍及白灰点作为桩位标示，并注意保护。桩位放线后应进行检查，并报监理验收后留存纸质资料。验收通过后方可进行下道工序施工。5.2.2护筒安设钻孔前要在测定的桩位，准确埋设护筒，用以固定钻孔位置、保护孔口不致坍塌、把地面水隔离于孔外以及保证孔内水头压力，稳固孔壁以防坍孔。护筒采用厚为8-10un的钢板制作，其内径大于钻头直径100mm,护筒高度为L03.Onio护筒埋设方法和注意事项如下：(1)钢护筒埋设时，先在桩位处挖比护筒外径大0.2m0.4n的圆坑，再通过定位的控制桩放样把钻孔的中心位置标于坑底；然后把护筒吊进坑内，找出护筒的圆心位置，用十字线定在护筒顶部，移动护筒，使护筒中心与钻孔中心位置重合，同时用水平尺或垂球检查，使护筒竖直；此后即在护筒周围对称、均匀的回填粘土,防止护筒偏斜。(2)护筒埋设好，开钻前要挂上垂球再检查一次，发现偏差立即纠正。(3)护筒顶要高出地面O.3m左右，并在顶部焊加强筋和吊耳，钻进过程中要经常检查护筒是否发生偏移和下沉，并要及时处理。(4)护筒埋设后，用水准仪测出孔口护筒顶标高，作为确定造孔深度和桩顶标高的依据。(5)护筒埋设进度较成孔提前2-3个孔。(6)现场测量人员及时做好护筒定位、测量记录和技术复核记录，并会同总包、监理人员校核。5.2.3钻机就位(1)钻机就位前，要事先检查钻机的性能状态是否良好，保证钻机工作正常，另外，要重新复核桩位，以免因钻机挪动扰动桩位。(2)钻机就位前，要做好场地的平整及压实，钻机工作面应确保平整，使主机左右履带板处于同一水平面上，动力头施工方向应和履带板方向平行，开钻前调整好机身前后左右的水平。(3)钻机工作面的地面承载能力应大于250kNm2,确保在施工过程中，钻机履带不发生沉陷。(4)钻机就位时，要对钻杆进行调垂。调垂可分为手动调垂、自动调垂两种方式。5.2.4钻孔作业(1)将旋挖钻机开至桩位标记
