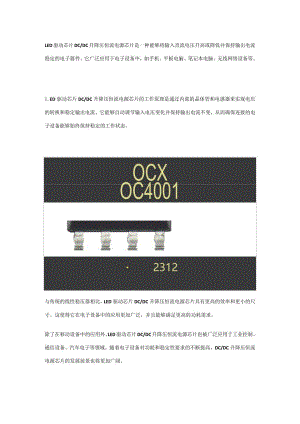

LED驱动芯片DCDC升降压恒流电源芯片推荐:OC4001.docx
LED驱动芯片DC/DC升降压恒流电源芯片是一种能够将输入直流电压升高或降低并保持输出电流稳定的电子器件。它广泛应用于电子设备中,如手机、平板电脑、笔记本电脑、无线网络设备等。1.ED驱动芯片DC/DC升降压恒流电源芯片的工作原理是通过内部的晶体管和电感器来实现电压的转换和稳定输出电流。它能够自动调节输入电压变化并保持输出电流不变,从而确保连接的电子设备能够始终保持稳定的工作状态。OCXOC40012312与传统的线性稳压器相比,LED驱动芯片DC/DC升降压恒流电源芯片具有更高的效率和更小的尺寸。这使得它在电子设备中的应用更加广泛,并且能够满足更高的功耗需求。除了在移动设备中的应用外,LED驱动芯片DC/DC升降压恒流电源芯片也被广泛应用于工业控制、通信设备、汽车电子等领域。随着电子设备对功耗和稳定性要求的不断提高,DC/DC升降压恒流电源芯片的发展前景也将更加广阔。1.ED驱动芯片DC/DC升降压恒流电源芯片推荐:OC4001,在LED照明应用中有着广泛的用途。这款芯片具有5100V的输入电压范围和3.2100V的输出电压范围,适用于各种不同的输入电压要求,满足了LED照明产品的不同需求。内部电路方框图极限参数U)符号描述参数范围单位VDDVDD端最大电乐5.5VVMAX技术339:I38<O256>73O4CE.DRV、CC.ILM.FOSC和VCS脚的电乐-0.3-VDD÷03VPSOPSS0P8封装最大功耗0.8WTa工作温度范围-20-85Tstg存储温度范围-40-120TSD焊接温度范围(时间小于30秒)240VESD静电耐压值(人体模型)2000V此外,OC4001还具有输出电流范围3A和输出功率范围W50W,使其在LED照明应用中能够提供稳定和可靠的电源支持。另外,由于OC4001采用外置MOS驱动方式和PWM调光技术,可以更好地控制LED的亮度和颜色,满足不同照明场景的需求,同时也能提高LED的工作效率和延长使用寿命。OC4001作为LED驱动芯片,具有输入电压范围广、输出电压范围宽、输出功率大、驱动方式灵活等特点,非常适合用于LED照明产品中,能够为LED照明产品提供稳定可靠的电源支持,满足不同照明需求。
