JG02Z—SY系列双轴智能大量程测径仪.docx

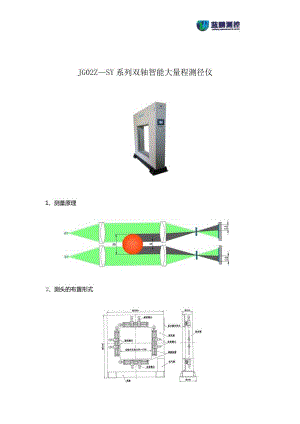

JG02ZSY系列双轴智能大量程测径仪1、测量原理2、测头的布置形式3、测径仪功能描述:（1）显示内容主控室液晶显示器：管材外轮廓尺寸及截面图、尺寸波动趋势图，缺陷分析曲线（菜单内）；管材截面的最大/最小直径、椭圆度；各路测头的分项测量值。实时对应管长的测量数据。（2）软件功能 产品参数设置：可设置产品规格、正负公差； 系统参数设置：可设置冷热系数、系统的校准等； 数据存储：数据记录、数据导出EXCEL、历史数据查询，存储时间大于1年；可查询某一时刻的尺寸。报警设置：可设置超差阈值；（3）报警功能超差报警：主控室相关数据颜色警示及蜂鸣器声音报警；（4）通信接口通信接口1：测量主机与控制柜的通信，TCP/IP协议；通信接口2：测量数据传输到甲方主控机，TCP/IP协议；（5）冷却系统设备可配置外循环冷却系统、（6）鸭嘴侧吹式防尘系统。智能功能 可插入SIM卡，实现和服务器的远程通讯（经客户允许，选装） 智能捕捉最佳的测量位置并自动实现高度的调整（需选配智能调高底座） 智能监测机体的温度，并根据机体的实际温度智能启停自循环降温系统和外部风机的启停 监测被测物的温度并根据被测物的温度智能计算膨胀系数（需选配测温仪） 智能监测镜头的洁净度，需要维护擦拭时自动提示“请维护” 具备系统自检功能，定时自检，保证系统的稳定性和测量数据的准确性 智能监测循环风量的大小，在风量不达标时自动进行提示（配置外置风冷系统时） 具备远程升级功能，在有更新版软件时提示升级 可通过手机APP实时观测测量数据 可与客户的MES、ERP、PDA等系统提供数据对接服务（需提供通讯协议） 可连接执行机构实现闭环控制（需对执行机构进行论证）4、应用范围：设备可用于连续轧制无缝管材、皮尔格轧制无缝管材、直缝焊管、螺旋焊管等，可直接安装在生产线在线测量，也可以安装在探伤线、检测线对成品管材的外径进行测量。5、可选配置:外接LED显示屏6、技术参数:型号测量范围(mm)轧材直径(mm)圆钢精度(mm)重复性(mm)测量频率(Hz)外形尺寸(mm)(LXWXH)重量(KG)JG02-SY40060-400100-300+0.080.03500-20002110×530×18001320JG02-SY70060-700100-600±0.080.03500-20002400X550×20001500JG02-SY90060-900100-800±0.080.03500-20002600×600×22001800
