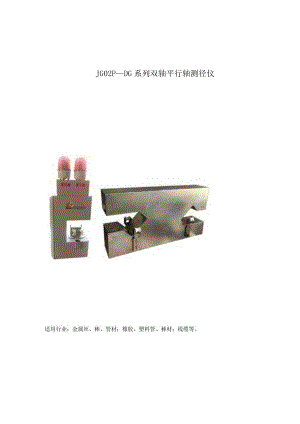

JG02P—DG系列双轴平行轴测径仪.docx

JG02PDG系列双轴平行轴测径仪适用行业：金属丝、棒、管材；橡胶、塑料管、棒材；线缆等。1.测头原理:2、测头的布置形式JG02P-DG系列测径仪共有2组测头11f其位置如图所示:3.测径仪功能描述:*实时、连续、非接触测量：实时两个直径值，数据刷新110次/秒可设置。*PID控制：通过1个通道的测量值或者2个通道的测量值的平均值实时反馈，实现工业现场闭环控制。*超差报警：根据设置的产品相关参数，实现产品测量值超差时声光报警。*数据输出：测量结果可通过模拟量（电压或电流可选）或数字量（RS422或485可选）实时输出，实现现场设备组网连接。* 外设输出：可通过外接一个数码管屏实现数据的异地显示（选配），通过RS422接口连接PC机实现数据显示和存储（选配）* 每路分别报警，报警功能在主设备上* 设备屏在主设备上，每路单路配置设置屏，可分别设备相关参数* 上下垂直形式布置4、应用范围：设备可用于金属拉丝、橡胶管、塑料管、电线、电缆等多股同时生产产品的在线外径检测。5、可选配置：外接显示屏：选配一个外接数码管显示屏，可以在远端观察测量数据支杆及底座：可根据测量现场进行定制6、技术参数:型号测量范围(mm)轧材直径(mm)测量精度(mm)重梵性(mm)测量频率(Hz)外形尺寸(mm)(LXWXH)重量(KG)JG02P-DG150-150.1-15+0.0060.0032000240×125X47018JG02P-DG400-400.1-35+0.010.0052000320×184X58028
