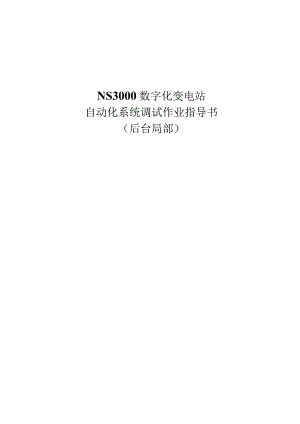

NS3000数字化变电站自动化系统调试作业指导书（后台局部）1目的指导NS3000数字化变电站自动化系统的后台局部的组态与调试，以标准自动化系统的调试过程，从而保证系统的质量，提高系统的牢靠性与稳定性2适用岗位本指导书适用于工程部从事数字化变电站自动化系统工程开发调试的工程部经理、工程负责人、工程工程师和调试人员3调试流程3.1 调试前预备 .1.1检查用户资料是否齐全 .1.2依据合同、技术协议、发货清单等资料，到库房领用工程所须硬件，并清点 SCADA机数目、配置 工作站数目、配置 打印机数目、配置 显示器数目、配置 UPS数目、配置 网络设备数目、配置 其他外设数目、配置3.2 系统安装NS3000计算机系统对计算机配置的要求 硬件：PentiumIV1.6G以上，内存512M以上，硬盘40G以上。 操作系统：Windows2000专业版或者WindowsXP专业版。 SCADA机需安装SQLServer2000的效劳器及客户端工具,及SQLServer2000SP3. 工作站需安装SQLSerVer2000的客户端工具，以及SQLServer2000SP3. 安装WlNDoWS的消息队列组件. NS3000计算机系统的安装. 假设本工程有两台计算机作为远开工作站，请将这两台计算机作为一个独立的双SCADA效劳器与后台双SCADA效劳器分开，其安装序列号需要额外申请 安装具体步骤可参见<<NS2000安装手册需说明的是：目前还未将61850的相关后台程序、文件整合到NS2000后台安装盘中。需要将bin、config文件夹下的相关程序、文本更，使其成为支持61850的NS3000后台。3.3 操作系统最大连接数破解功能简介：WindowsXP系统限制了操作系统对外的最大连接数，默认为10（Windows2000操作系统不存在这样的状况）。而NS3000后台需要与多个装置进展连接，需要10个以上或者更多的通信连接。在这样的状况下，可能会消灭NT_Engine.exe只能连通一局部的装置，而后台需要向未连通的装置不断发送连接恳求，造成后台的反响缓慢、速度变慢的现象。因此，对于安装在WindOWSXP操作系统的NS3000系统需要进展操作系统最大连接数的破解。工具软件：XPSP2-10连接破解.exe工具。双击“XPSP2J0连接破解.exe”的图标，如以下图所示：比特精灵提供的ICPlP连接数补丁滦作系统：MicrosoftWindows5.1.2600ServicePack2tcpip.sys的版本：5.1,2600.3244.检测到有连接数限制的版本的tcpip.sys?我们推荐您应该把限制更改为256或更高的数值,成功的应用了补丁？我们强烈建议您重新启动操作系统以便补丁生效？更改限制为：眄一应用把最大连接数从10改为256或者更高的数值，并重启动操作系统就完成了最大连接限制的破解。假设重启后，仍旧不能连通全部的装置，再查看系统配置是否正确。3.3建立根本数据库3.3.1 建系统启动3.3.1.1 添加节点首先将已安装NS3000系统的一台SCADA机运行，以“超级治理员”的“系统维护权限”登录，启动数据库组态界面，翻开系统类的后台机节点表，将本工程的全部节点信息输入并保存库。主要是输入节点机器名称、IP地址、IEC61850报告号(18)、备网IEC61850报告号(18)；将“有IEC61850功能”、“有保护61850定值”域选中打勾。备注：每一网卡都有自身特定的报告号，如一工程有2台SCADA机、一台操作员站，且为双网双IP,就需要6个报告号。3.3.1.2 添加用户利用数据库组态程序在用户名表中添加的用户，设定每个用户的权限和口令。然后可运行其他各计算机上NS3000系统。此时可同时在多台机上同时进展工程数据的输入，数据全网自动同步。最好是先运行一台SCADA机的NS3000系统,配置、修改完毕后，将相应的SclClientCfg.dat；bda.map；tplbda.map；LN_Dev.map；NT_Engine.ini拷贝到另一台SCD机在确保2台机器这5个文件一样后再启动NS3000后台(当后台修改涉及以上五个文件时，需拷贝相应文件并重起另一台SCADA机的NS3000系统)。3.3.1.3 添加规律节点通常是将一台测控装置或者测控保护装置作为一个规律节点，翻开规律节点类中的规律节点定义表，将本工程的全部规律节点输入并保存库。主要是输入规律节点名称、IED名、IP地址，并且要将“没有心跳报文”域选中打勾，假设该节点为保护节点还需将“是保护节点”域选中打勾。3.3.1.4 添加设备组表通常是将一个规律节点作为一个设备组，翻开厂站名中的设备组表，将本工程的全部设备组输入并保存库。输入方式同NS2000系统。3.3.1.5 添加一次设备翻开各设备组下的设备表一开关、设备表一刀闸、设备表一线路、设备表一变压器等，将该设备组下的一次设备输入并保存。输入方式同NS2000系统。3.3.2 生成装置的配置文件3.3.2.1 简介IEC61850在NS3000（WINDOWS平台）监控系统上的工程实现，分为装置和后台软件两局部。工程组态也分为这两局部。相关组态软件XMLSpyEnt2006.exe：XML文件解析器ClientMmi.exe：装置调试工具NsConfig:通用组态软件相关工程软件VxWorks:装置配置文件Iogcfg.xml:装置配置文件config,ini：装置配置文件osicfg_s.xml:装置配置文件对于NS3600系列保护装置，vxWorks>osicfgs.xml是通用的,config.ini、Iogcfg.xml是不通用的。相关工程配置文件sscfg.dat:装置61850数据文件bio500.map:NSD3500映射数据文件bio600.map:NS3600映射数据文件* .cid文件：装置Cid文件* .scd：后台用工程配置文件* .nwd:全部装置的备份文件以上的文件都是由通用组态软件NsConfig导出的：sscfg.dat>bio500.maps*.cid下装到NSD3500中，sscfg.dat、bio600.map>*.cid下装到NSD3600中。SClCIientCfg.dat:后台用工程配置文件该文件是有可执行文件SclParser.exe处理过的，用于NS3000后台。组态挨次过程首先,利用NsConfig通用组态工具生成具体每个装置的装置61850数据文件（sscfg.dat）,NS3600映射数据文件（bio600.map）或者NS3500数据映射文件（bio500.map）,装置Cid文件，NS3600保护规约文件（*.PPI）等;以及生成整个工程的SCd宓牛（指包括装置的数据模型），整个工程的完整工程数据文件*.nwd文件（包括装置的数据模型和装置的数据映射）。其次，启动NS3000（WINDOWS平台）系统，运行可执行程序SclParser.exe,将整个工程的scd文件解析生成SclClientCfg.dat数据中间文件。第三，运行可执行程序DATPLMAP.exe,定义IEC61850数据属性与NS3000后台的映射关系。第四，运行可执行程序LNMapDev.exe,将IEC61850的规律节点与NS3000的一次设备建立映射关系，生成相应四遥。第五，翻开系统组态工具，依据现场实际状况对四遥名称进展修改。最终，做工程画面，将画面与数据库对应起来。以及其它数据库表记录的相关配置（如遥测的系数配置等）。3.3.2.2 文件的翻开与导入运行通用组态工具（NSCOnfig）,界面如图OO所示。可以翻开整个工程的SCd文件、*.nwd文件，也可以翻开每个装置的*.icd文件。图00组态平台的操作界面从上到下，从左到右分别由标题栏、工具栏、运行动画、工程工程工具栏、变电站构造树子窗口、配置界面、属性配置窗口、监视子窗口和状态栏组成。在尚未生成工程的任何SCd文件状况下操作如下：步骤1：在工程视图的空白处，执行右键菜单“翻开SCL文件”命令如图01）；图01步骤2：将装置的*.icd或*.cid文件导入（如图02）；图02步骤3：修改相应的iedName（如图03）,及相应的IP地址（如图04）；属性表Inametypedescmanufacturer南瑞维保ConfigVersionv1.01ServicesS1ElSCL.P35CX8IED图03图04步骤4：假设再增加智能装置，右键选中SCL根节点，执行菜单“导入SCL文件”命令（如图05）,需输入IED名（如图06）,修改相应的IP地址（如图07）o图05图06属性表阕一回I3，IBSCL.Comrnunication.W01.ConnectedAP.Ad(l._value100.100.100.102typeIPxsktype图07在已经生成整个工程局部装置的SCd文件状况下，操作如下：在工程视图的空白处，执行右键菜单“翻开SCL文件”命令，将装置的*.scd文件导入；假设再增加智能装置，用“导入SCL文件”，需输入IED名，修改相应的IP地址。假设已经生成整个工程的全部装置的SCd文件,则执行右键菜单“翻开SCL文件”命令，将装置的*.scd文件导入。3.3.2.3 文件的导出导出具体每个装置的61850数据文件（sscfg.dat）：左键选择装置节点进展导出（如图08）,利用“导出装置数据文件”功能对每个IED装置执行一遍，得到每个装置的sscfg.dat,保存在每个装置对应的保存名目下（如图09）。图08图09导出具体每个装置的61850数据文件（bio6（X）.map或bio500.m叩）：步骤一：先右键点中IED装置，选中右键菜单“增加IEDExtConfig,->“NSD500V或NSRelay”（如图10）,将相应的装置数据映射文本文件（bio.txt）导入（如图11）；10XffS： (0.3t5M*a= *jwtt,ft M333333333333n开| * I图11步骤二：然后利用“导出装置数据文件”功能对每个IED装置执行一遍，得到每个装置的bio600.map或bio500.map,保存在每个装置对应的保存名目下(如图12)oIfin、式。“修通用IB态工具V1.3 - E：工作变科Q我备工程砥 . ： .SCL Header CommunU<! fEDs£ LnBBl IHCdK SlHinIirieI由 Zbcd I 3 Zbghb 王 eed0t , nsd½1 ; 加 nd2l , iine I SMhne3 国 nne4 s- n； SBzbzhb 国 Hlzbdhb nsd12保存，131桌面msd125 NS3699 DataTypeTe CSystem文件类型，NSR6。滕酶射文件(blo600.map)三1技展近的文 将我的文档公
