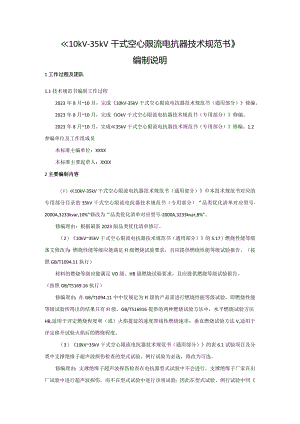

《10kV-35kV干式空心限流电抗器》编制说明--101-天选打工人.docx

10kV-35kV干式空心限流电抗器技术规范书编制说明1工作过程及团队1.1技术规范书编制工作过程2023年8月10月，完成10kV-35kV干式空心限流电抗器技术规范书（通用部分）修编。2023年8月10月，完成IOkV干式空心限流电抗器技术规范书（专用部分）修编。2023年8月10月，完成35kV干式空心限流电抗器技术规范书（专用部分）修编。1.2参编单位及工作组成员本标准主编单位：XXXX本标准主要起草人：XXXX2主要编制内容（I）10kV-35kV干式空心限流电抗器技术规范书（通用部分）中本技术规范书对应的专用部分目录的35kV干式空心限流电抗器技术规范书（专用部分）“品类优化清单对应型号-2000A,3233kvar,10%”修改为“品类优化清单对应型号-2000A,3233kvar,8%”。修编理由：根据最新2023版品类优化清单修订。（2）10kV35kV干式空心限流电抗器技术规范书（通用部分）的5.17）燃烧性能等级条文修改为：燃烧性能等级应能满足Fl级燃烧试验要求，且应提供燃烧性能等级试验报告。（按照GB/T1094.11执行）材料的燃烧等级应能满足VO级、HB级燃烧试验要求，且应提供燃烧等级试验报告。（按照GB/T5169.16执行）修编理由：在GB/T1094.11中中仅规定为Fl级的产品需进行燃烧性能等级试验，即燃烧性能等级试验所得出的结果只有Fl级。GB/T516916提供的两种燃烧试验方法中，水平燃烧试验方法HB,适用于评定燃烧程度和（或）火焰蔓延的速度即线性燃烧速率；垂直燃烧试验方法V,适用于评定移开试验火焰后的燃烧程度。（3）10kV35kV干式空心限流电抗器技术规范书（通用部分）的表6.1试验项目及分类中支撑绝缘子超声波探伤检查的型式试验、例行试验为必选，修改为可选。修编理由：支撑绝缘子超声波探伤检查在电抗器型式试验中不会进行，支撑绝缘子厂家在出厂试验中进行超声波探伤，而不在型式试验中进行该项试验；因此在型式试验、例行试验中同10kV-50OkV干式空心电抗器技术规范书规定保持一致，仅在交接试验中对支撑绝缘子进行超声波探伤检查。（4）10kV35kV干式空心限流电抗器技术规范书（通用部分）的6.23）条要求：3）燃烧试验（按照GB/T5169.16规定执行），修改为“燃烧试验（按照GB/T1094.11和GB/T5169.16规定执行）”。修编理由：GB/T5169.16规定用于比较塑料和其他非金属材料样品相对燃烧特性的小型实验室筛选法，GB/T1094.11规定Fl级变压器要求限制其可燃性。应使其在燃烧时所逸出的有毒物质和不透明烟雾降至最低程度，按14.4.5燃烧性能试验要求执行。（5）10kV35kV干式空心限流电抗器技术规范书（通用部分）的6.4.5绕组过电压试验说明“采用高频脉冲振荡法匝间绝缘试验，试验方法按照GB/T1094.6和DL/T1808执行”修改为“应采用高频脉冲振荡法匝间绝缘试验,试验方法按照GB/T1094.6附录G和DL/T1808执行”。修编理由：GB/T1094.68.9.9中规定限流电抗器绕组过电压试验“应采用雷电冲击试验代替”，则按照GB/T1094.6执行的话该试验将不会采用高频脉冲振荡法测试匝间绝缘，因此对参考标准要求进行细化。（6）10kV干式空心限流电抗器技术规范书（专用部分）的2.2标准技术特性参数表的1.12.1.1项“20（电抗率5%）、16.7（电抗率6%）、12.5（电抗率8%）、10（电抗器10%）”修改为“20（电抗率5%）、16.7（电抗率6%）、12.5（电抗率8%）、10（电抗率10%）wo修编理由：修改别字。（7）35kV干式空心限流电抗器技术规范书（专用部分）的2.2标准技术特性参数表的1.12.1.3项“20（电抗率5%）、16.7（电抗率6%）、12.5（电抗率8%）、10（电抗器10%）”修改为“20（电抗率5%）、16.7（电抗率6%）、12.5（电抗率8%）、10（电抗率10%）”。修编理由：修改别字。3代替或废止现行企业标准的建议替代10kV-35kV干式空心限流电抗器技术规范书2022版Vl.0。4其他说明无。
