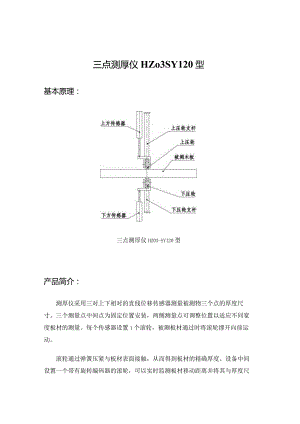

三点测厚仪HZo3SY120型基本原理：三点测厚仪HZ03-SY120型产品简介：测厚仪采用三对上下相对的直线位移传感器测量被测物三个点的厚度尺寸。三个测量点中间点为固定位置安装，两侧测量点可调整位置以适应不同宽度板材的测量。每个传感器设置1个滚轮，被测板材通过时将滚轮撑开向前运动。滚轮通过弹簧压紧与板材表面接触，从而得到板材的精确厚度。设备中间设置一个带有旋转编码器的滚轮，可以实时监测板材移动距离并将其与厚度尺寸相结合。当厚度超差时，系统可显示超差尺寸及超差位置。功能简述设备主要配置嵌入式工控机和打印机，测量软件系统对检测的每张板材生成一个检测报告，包括板材上的最大厚度、最小厚度、平均厚度，超差厚度值、超差位置等。检测报告打印在不干胶贴纸上，打印完成后贴在板材表面。适用范围:设备主要应用于常温钢板、有色金属板、带材、木板、压缩板等硬质板材静态测量或生产线上具有短暂停止工位的间歇性厚度测量。功能及技术参数：1、测量范围：10120mm；2、测量精度：W±0.05mm；3、测头类型：接触式传感器；4、测量点数量：3个测量点，每个测量点2个传感器；5、测量点间距：中间测量点固定位置，两侧测量点可调至距板边50mm；6、显示内容：3个测量点的实时厚度；7、超差报警功能：可设置标准板厚及上下偏差，超出上下偏差时自动报警；8、检测报告打印功能：每张板打印1个检测报告，内容为9个位置的测量值和产品的编号信息。9、测量位置中1个为板中心点，其余测量位置距离板边缘50mm；10、检测报告打印在不干胶纸上；
