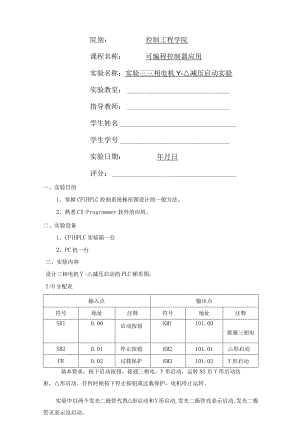

三相电机Y-△减压启动实验.docx
院别：控制工程学院课程名称：可编程控制器应用实验名称：实验三三相电机Y-减压启动实验实验教室：指导教师：学生姓名学生学号实验日期：年月日评分：一、实验目的1、掌握CPIHPLC控制系统梯形图设计的一般方法。2、熟悉CX-Programmer软件的应用。二、实验设备1、CP1HPLC实验箱一台2、PC机一台三、实验内容设计三相电机丫-减压启动的PLC梯形图。I/O分配表输入点输出点符号地址注释符号地址注释SBl0.00启动按钮KMl101.00接通三相电SB20.01停止按钮KM2101.01形启动FR0.02过载保护KM3101.02Y形启动基本要求：按下启动按钮，接通三相电，Y形启动，运转8S后Y形启动结束，形启动。任何时候按下停止按钮或过载保护，电机停止运转。实验中以两个发光二极管代替形启动和Y形启动,发光二极管亮表示启动,发光二极管灭表示没启动。在实验室的CPIHPLC实验箱上实现上述设计。四、实验步骤（一）关断电源，通过USB接口将CPlHPLC和计算机相连，把并按以下步骤连线：1、输入接线区域的XCOM端子和输出接线区域的GND端子相连；2、输出接线区域的+24V端子和装配流水线控制模拟区域的XCoM端子相连；输出接线区域的GND端子和装配流水线控制模拟区域的GND端子相连；3、输出接线区域的YO、Y1（或其他可用端子，CP1HPLC实验箱中端子Y0-Y7对应PLCCIO区域地址100.00-100.07）端子和和装配流水线控制模拟区域的A、B端子（控制两个发光二极管，代替对应交流接触器的线圈，既模拟形启动和Y形启动）相连；4、输入接线区域的XO、X1（或其他可用端子,CP1HPLC实验箱中端子X0-X7对应PLCClO区域地址0.00-0.07）端子和装配流水线控制模拟区域的“启动”、“停止”端子（控制系统的启动和停止）相连。检查电路连接无误后，方可打开电源。（二）根据实验内容要求，编写PLC梯形图程序；（三）在CX-Programmer软件中汇制梯形图（注意设备名称可根据需要任意给定，但设备类型必须是CPlH,CPU类型必须是X或XA型，由具体实验箱决定）；（四）编译并下传到PLC,启动运行模式，运行程序，检查运行结果。五、程序流程图动。任何时候按下停止按钮或过载保护，电机停止运转。实验中以两个发光二极管代替形启动和Y形启动,发光二极管亮表示启动,发光二极管灭表示没启动。成都信息工程学院内容仅供参考，如果您需解决具体问题，建议您详细咨询相关领域专业人士。
