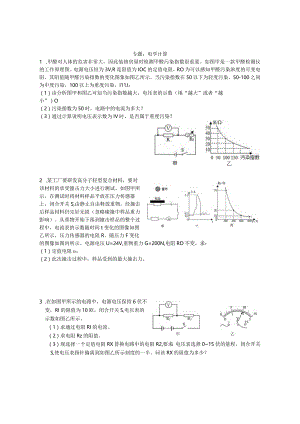

专题：电学计算1 .甲醛对人体的危害非常大，因此装修房屋时检测甲醛污染指数很重要。如图甲是一款甲醛检测仪的工作原理图。电源电压恒为3V,R是阻值为IOC的定值电阻，RO为可以感知甲醛污染浓度的可变电阻，其阻值随甲醛污染指数的变化图象如图乙所示。当污染指数在50以下为轻度污染，50-100之间为中度污染，100以上为重度污染。l11J：（1）由分析图甲和图乙可知当污染指数越大，电压表的示数（填“越大”或者“越小”）O（2）污染指数为50时，电路中的电流为多大？（3）通过计算说明电压表示数为IV时，是否属于重度污染？乙2 .某工厂要研发高分子轻型复合材料，要对该材料的承受撞击力大小进行测试。如图甲所示，在测试时将材料样品平放在压力传感器上，闭合开关S,由静止自由释放重物，经撞击后样品材料仍完好无损（忽略碰撞中样品重力影响）。从重物开始下落到撞击样品的整个过程中，电流表的示数随时间t变化的图像如图乙所示，压力传感器的电阻R、随压力F变化的图像如图丙所示。电源电压U=24V,重物重力G=200N,电阻RO不变，求：（1）定值电阻Rd；（2）此次撞击过程中，样品受到的最大撞击力。3 .在如图甲所示的电路中，电源电压保持6伏不变，RI的阻值为10欧，闭合开关S,电压表的示数如图乙所示。（1）求通过电阻Rl的电流。（2）求电阻Rz的阻值。（3）现选择一个定值电阻RX替换电路中的电阻R2,要求：电压表选择015伏的量程，闭合开关S,使电压表指针偏离到如图乙所示刻度的一半。问该RX的阻值为多少？4 .肥胖对青少年身体健康造成的影响不可轻视。为监测身高体重，某科学兴趣小组在课外活动中设计了一种身高体重计，如图甲所示，用电流表Al、A2的示数分别反映体重和身高。已知电源电压为12伏，RO为滑动变阻器，R为力敏电阻，其阻值随压力变化关系如图乙所不。(1)在某阶段，小明的身高变化不明显，但体重明显增加，则AI和A2的示数比值将(2)没有人站在体重计上时，闭合开关S,则Al的示数为多少？此时Al的指针位置对应的体重为多少？(3)xx在测量时，A2示数恰好为Al示数的一半。若XX体重为400N,则滑动变阻器R。接入电路的阻值为多少欧？G5 .体重超标己影XXXX中学生催身心健康，为了动态监测学生的体重情况，班级科技创新小组设计了一台由电流表改装而成的简易体重计，其电路如图甲所示。已知电源电压恒定，定值电阻R0=5Q,R为压敏电阻，其阻值与所受到的压力关系如图乙所示，电流表量程为00.6A,踏板重力不计，求：(1)闭合开关S,当体重计空载时，电路中的电流为0.12A,电源电压为多少。(2)当体重计示数为600N时，R。两端的电压为多少。(3)此体重计所能测量的最大体重为多少。O 4C0 SOO 1200 1600K/Q6 .热敏电阻的阻值会随温度的改变而改变。图甲是用热敏电阻测量环境温度的电路，电路中电流表的量程为0002A,滑动变阻器R的铭牌上标有“150。0.3A”字样。Rt为热敏电阻，其阻值随环境温度变化关系的图像如图乙所示，电源电压保持不变。请完成下列问题：(1)将此电路放入温度为20的环境中，闭合开关S,调节滑片P,使滑动变阻器接入电路的电阻R=IO0。，此时电流表的示数为0.01A,求电源电压。(2)若环境温度为40C时，要保证整个电路元件的安全，求滑动变阻器所能接入的最小阻值。(3)求此电路能测量的最高环境温度为多少摄氏度？
