你问我答回转窑尾废气中硫主要来源是什么？造成火焰扫窑皮的原因是什么？如何采取措施？.docx

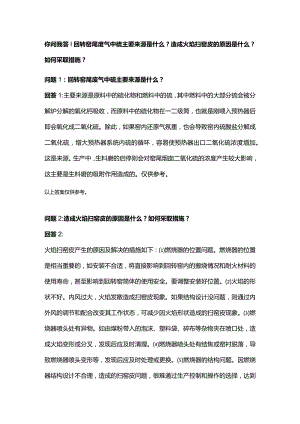

你问我答I回转窑尾废气中硫主要来源是什么？造成火焰扫窑皮的原因是什么？如何采取措施？问题1：回转窑尾废气中硫主要来源是什么？回答1:主要来源是原料中的硫化物和燃料中的硫，其中燃料中的大部分硫会被分解炉分解的氧化钙吸收，而原料中的硫化物在一二级筒，也就是刚喂入预热器后即会氧化成二氧化硫。除此，如果窑内还原气氛重，也会导致窑内硫酸盐分解成二氧化硫，增大预热器系统内硫的循环，容易使预热器出口二氧化硫浓度增加。这是来源。生产中，生料磨的启停则会对窑尾烟囱二氧化硫的浓度产生较大影响，这主要是生料磨的吸附作用造成的。仅供参考。以上答案仅供参考。问题2:造成火焰扫窑皮的原因是什么？如何采取措施？回答2:火焰扫窑皮产生的原因及解决的措施如下：燃烧器的位置问题。燃烧器的位置是相当重要的，如安装不合适，将直接影响到回转窑内的搬烧情况和耐火材料的使用寿命，甚至影响到回转窑筒体的使用安全。要调整安装好位置。火焰的形状不好。内风过大，火焰发散造成扫窑皮现象。如果结构设计没问题，则通过内外风的调节和配合改变其工作状态，可减少因火焰形状造成的扫窑皮现象。燃烧器喷头处有异物。如由煤粉带入的泡沫、塑料袋、碎布等杂物夹在喷口处，造成火焰变形或分叉，发现后应及时清理。燃烧器喷头处有结焦或窑衬脱落，导致燃烧器喷头变形等，发现后应及时处理或更换。燃烧器的结构问题。因燃烧器结构设计不合理，造成的扫窑皮问题，很难通过生产控制和操作的选择，达到目的。如旋流叶片的导向问题、内外风的匹配问题、煤风通道倒角问题等。必须针对回转窑的结构和燃料的状况，选择合适的燃烧器，以满足生产要求。
