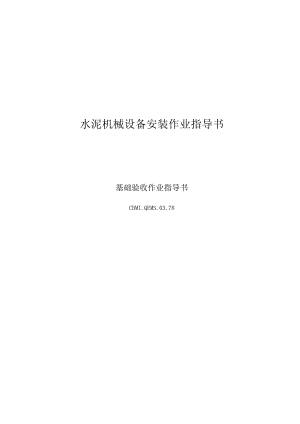

水泥机械设备安装作业指导书基础验收作业指导书CBMI.QEMS.03.78一、工作要点：在设备安装前，必须对照土建图、安装图和设备实际尺寸对设备基础进行验收（对于重要的设备基础，还应在土建混凝土施工前对基础进行初验），以便确认设备基础有无问题，使基础问题提前得以处理，以保证安装的质量和进度。二、设备基础验收工作的内容，包括以下几项：1、检查土建单位提供的中心线、标高点是否正确。2、对照设备和工艺图检查基础的外型尺寸、基础标高尺寸、基础孔的几何尺寸及相互位置尺寸等。三、提交设备安装的基础，必须达到下列要求：1、所有遗留的模板和露出混凝土外无用的钢筋等，必须清除，并将设备安装场地及地脚孔内碎料、脏物及积水等全部清除干净。2、基础周围必须填平、夯实。四、基础验收需要的检测器具：水准仪、经纬仪、塔尺、钢盘尺、钢卷尺、地规、墨线等。五、基础验收的操作。1、基础验收应由建设单位召集土建单位和安装单位共同进行。2、土建单位应提供包括设备基础各部分的偏差自检记录及混凝土标号。3、对基础的中心线、轴线、地脚螺栓孔的相互位置和深度进行检查。4、由操作人员对照图纸对设备基础进行标高复查。5、把测量结果记录下来。如果实测偏差超过允许偏差则要求土建进行修改。六、重大设备基础,土建单位应向安装单位和建设单位提供沉降观察点。七、设备基础各部分的偏差应符合下表的要求。设备基础各部分的允许偏差（mm）表项目名称允许偏差基础外形尺寸±30基础坐标位置（纵、横中心线）±20基础上平面标高020中心线间的距离1基准点标高对车间零点标高±3相互中心线±10地脚孔深度+200垂直度5/1000预埋地脚螺栓顶端标高+100中心距±2预埋钢板标高+100中心位置±5水平度1/1000平行度10/1000基础验收检查记录表Cbmi-JX-TY-OOI单位工程名称工程编号设备名称分项（工序）名称检测类别会检检测日期项目名称允许偏差实测偏差基础外形尺寸±30基础座标位置（纵、横中心线）±20基础上平面标高020中心线间的距离1基准点标高对车间零点标高±3地脚孔相互中心线+10深度+200垂直度5/1000预埋地脚螺栓顶端标高+100中心距±2预埋钢板标高+100中心位置±5水平度1/1000平行度10/1000施工单位：年月日监理工程师（业主现场代表）：年月日
