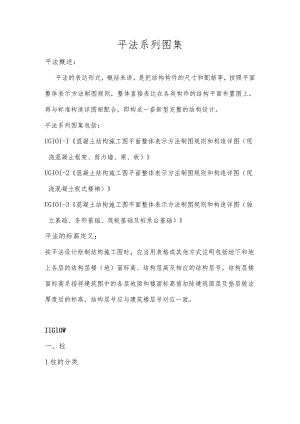

平法系列图集.docx

平法系列图集平法概述：平法的表达形式，概括来讲，是把结构构件的尺寸和配筋等，按照平面整体表示方法制图规则，整体直接表达在各类构件的结构平面布置图上，再与标准构造详图相配合，即构成一套新型完整的结构设计。平法系列图集包括：UGIOI-I混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土框架、剪力墙、梁、板）UGIOl-2混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土板式楼梯）UGIOl-3混凝土结构施工图平面整体表示方法制图规则和构造详图（独立基础、条形基础、筏板基础及桩承台基础）平法的标高定义：按平法设计绘制结构施工图时，应当用表格或其他方式注明包括地下和地上各层的结构层楼（地）面标高、结构层高及相应的结构层号。结构层楼面标高系指将建筑图中的各层地面和楼面标高值扣除建筑面层及垫层做法厚度后的标高，结构层号应与建筑楼层号对应一致。IlGlOW一、柱1柱的分类框架柱(KZ)；框支柱(KZZ)；芯柱(XZ)；梁上柱(LZ)；剪力墙上柱(QZ)o2柱平法施工图的表示方法2.1 列表注写方式：系在柱平面布置图上，分别在同一编号的柱中选择一个截面标注几何参数代号：在柱表中注写柱号、柱段起止标高、几何尺寸与配筋的具体数值，并配以各种柱截面形状及其箍筋类型图的方式，来表达柱平法施工图。2.2 截面注写方式：系在柱平面布置图的柱截面上，分别在同一编号的柱中选择一个截面，以直接注写截面尺寸和配筋具体数值的方式来表达柱平法施工图。二、剪力墙1剪力墙包含的构件1.l墙柱：约束边缘构件(YBZ)；构造边缘构件(GBZ)；非边缘暗柱(AZ)；扶壁柱(FBZ)o1.2墙身：QXX(X排)1.3墙梁：连梁(LL)；连梁【对角暗撑配筋LL(JC)】；连梁【交叉斜筋配筋LL(JX)】；连梁【集中对角斜筋配筋LL(DX)】；暗梁(AL)；边框梁(BKL)o2剪力墙平法施工图表示方法2.1列表注写方式：系分别在剪力墙柱表、剪力墙身表和剪力墙梁表中，对应于剪力墙平面布置图上的编号，用绘制截面配筋图并注写几何尺寸与配筋具体数值的方式，来表达剪力墙平法施工图。2.2截面注写方式：系在分标准层绘制的剪力墙平面布置图上，已直接在墙柱、墙身、墙梁上注写截面尺寸和配筋具体数值的方式来表达剪力墙平法施工图。3剪力墙洞口的表示方法3.1 在剪力墙平面布置图上绘制洞口示意，并标注洞口的平面定位尺寸。3.2 在洞口中心位置引注：、洞口编号；、洞口几何尺寸；、洞口中心相对标高；、洞口每边补强钢筋，共四项内容。4地下室外墙的表示方法地下室外墙仅适用与起挡土作用的地下室外围护墙。地下室外墙中墙柱、连梁及洞口的表示方法同地上剪力墙4.1地下室外墙标号由墙身代号、序号组成。表达为：DWQxx4.2地下室外墙平法注写方式，包括集中标注墙体编号、厚度、贯通筋、拉筋等和原位标注附加非贯通筋两部分内容。4.3地下室外墙的集中标注，规定如下：4.3.1注写地下室外墙编号，包括代号、序号、墙身长度（注为xxxx轴）。4.3.2注写地下室外墙厚度bw=xxo4.3.3注写地下室外墙的外侧、内侧贯通筋和拉筋(1)以OS代表外墙外侧贯通筋。其中，外侧水平贯通筋以H打头注写，外侧竖向贯通筋以V打头注写。(2)以IS代表外墙内侧贯通筋。其中，内侧水平贯通筋以H打头注写，内侧竖向贯通筋以V打头注写。(3)tb打头注写拉筋直径、强度等级及间距，并注明“双向”活“梅花双向”1.例DWQ2(),bw=300OS：1IC182OO,VC20200IS：IIC16200,VC18200Tb：A6400400双向表示2号外墙，长度范围、轴，墙厚为30Omn1；外侧水平贯通筋为CH18200,竖向贯通筋为CV20200；内侧水平贯通筋为C16200,竖向贯通筋为C18200；双向拉筋为A6,水平间距400mm,竖向间距为400mm.5其他剪力墙中有偏心受拉墙肢时，无论采用何种直径的竖向钢筋，均应采用机械连接或焊接接长，设计者应在剪力墙平法施工图中加以注明。
