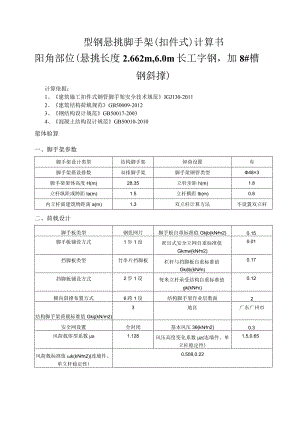

型钢悬挑脚手架(扣件式)计算书阳角部位（悬挑长度2.662m6.0m长工字钢加8#槽钢斜撑）.docx

型钢悬挑脚手架(扣件式)计算书阳角部位(悬挑长度2.662m,6.0m长工字钢，加8#槽钢斜撑)计算依据：1、建筑施工扣件式钢管脚手架安全技术规范JGJ130-20112、建筑结构荷载规范GB50009-20123、钢结构设计规范GB50017-20034、混凝土结构设计规范GB50010-2010架体验算一、脚手架参数脚手架设计类型结构脚手架卸荷设置有脚手架搭设排数双排脚手架脚手架钢管类型48×3脚手架架体高度H(m)28.35立杆步距h(m)1.8立杆纵距或跨距la(m)1.5立杆横距lb(m)0.8内立杆离建筑物距离a(m)1.3双立杆计算方法不设置双立杆二、荷载设计脚手板类型钢笆网片脚手板自重标准值Gkjb(kNm2)0.15脚手板铺设方式1步1设密目式安全立网自重标准值Gkmw(kNm2)0.01挡脚板类型竹串片挡脚板栏杆与挡脚板自重标准值Gkdb(kNm)0.17挡脚板铺设方式2步1设每米立杆承受结构自重标准值gk(kNm)0.12横向斜撑布置方式6跨1设结构脚手架作业层数面2结构脚手架荷载标准值Gkij(kN/m2)3地区广东广州市安全网设置全封闭基本风压3(kNm2)0.3风荷载体型系数s1.128风压高度变化系数z(连墙件、单立杆稳定性)1.5,0.65风荷载标准值k(kNm2)(连墙件、单立杆稳定性)0.508,0.22计算简图:三、纵向水平杆验算纵、横向水平杆布置方式纵向水平杆在上横向水平杆上纵向水平杆根数n1横杆抗弯强度设计值11(Nmm2)205横杆截面惯性矩I(mm4)107800横杆弹性模量E(Nmm2)206000横杆截面抵抗矩W(mm3)4490纵向水平杆立杆横跑k立杆注：纵向水平杆在上时，横向水平杆上纵向水平杆根敷为不包含两侧水平杆，如本图例为2纵、横向水平杆布置承载能力极限状态q=1.2×(0.033+Gkjb×lb(n+1)+1.4×Gk×lb(n+1)=1.2×(0.033+0.15×0.8(l+l)+1.4×3×0.8(l+l)=l.792kNm正常使用极限状态q'=(O.O33+Gkjb×lb(n+1)+Gk×lt(n+l)=(O.O33+O.l5×0.8(l+1)+3×0.8(1+1)=1.293kNm计算简图如下：Q)1500150015001、抗弯验算Mma=0.1 qla2=0.1 X 1.792× 1.52=0.403kNm=MmaW=0.403×l 064490=89.798Nmm2f=205Nmm2满足要求！2、挠度验算Vmax=0.677q'la4(l 00EI)=0.677× 1.293X15004(l 00×2060× 107800)= 1.996mmVmax= 1.996mm<v = minl 150, 10=min 1500/150, 10 = IOmm满足要求！3、支座反力计算承载能力极限状态Rmax= 1.1 qla= 1.1×1.792× 1.5=2.957kN正常使用极限状态Rma,=l.lq'la= 1.1×1.293× 1.5=2.134kN四、横向水平杆验算承载能力极限状态由上节可知FI=RmaX=2.957kN q=1.2×0.033=0.04kNm 正常使用极限状态由上节可知 F'=Rma=2.134kNq'=O.O33kNm1、抗弯验算计算简图如下：2.957kN004Nm800O0,595弯矩图(kNm)=MmaW=0.595×1064490=132.428Nmm2<f=205Nmm2满足要求！2、挠度验算计算简图如下：2.134kN0.033<Nm1,033变形图(mm)Vmax=1.033mm<v=minlb150,10=min800150,10=5.333mm满足要求！3、支座反力计算承载能力极限状态Rnm=1.494kN五、扣件抗滑承载力验算横杆与立杆连接方式单扣件扣件抗滑移折减系数0.9扣件抗滑承载力验算：纵向水平杆：Rma=2.9572=1.478kN<Rc=0.9×8=7.2kN横向水平杆：Rmax=I.494kN<Rc=0.9×8=7.2kN满足要求！六、荷载计算脚手架架体高度H28.35脚手架钢管类型48×3每米立杆承受结构自重标准值gk(kNm)0.12立杆静荷载计算1、立杆承受的结构自重标准值NGIk单外立杆：NGik=(gk+la×n2×0.033h)×H=(0.12+1.5×12×0.033l.8)×28.35=3.795kN单内立杆：Ndk=3.795kN2、脚手板的自重标准值Ng2H单外立杆：NG2ki=(Hh+l)×la×lb×Gkjb×1/1/2=(28.35/1.8+1)×1.5×O.8×O.15×ll2=1.5O8kN1/1表示脚手板1步1设单内立杆：NG2k=1.508kN3、栏杆与挡脚板自重标准值NG2k2单外立杆：NG2k2=(Hh+l)×la×Gkdb×1/2=(28.35/1.8+1)×L5×0.17×1/2=2.136kN1/2表示挡脚板2步1设4、围护材料的自重标准值NG2k3单外立杆：NG2k3=Gkmw×la×H=0.01×1.5×28.35=0.425kN5、构配件自重标准值NG2k总计单外立杆：NG2k=NG2ki+NG2k2+NG2k3=l.508+2.136+0.425=4.068kN单内立杆：NG2k=NG2ki=1.508kN立杆施工活荷载计算外立杆：NQik=la×lb×(njj×Gkjj)2=1.5×0.8×(2×3)2=3.6kN内立杆：NQIk=3.6kN组合风荷载作用下单立杆轴向力：单外立杆：N=1.2×(Ncik+NG2k)+0.9×l.4×NQik=l.2x(3.795+4.068)+0.9×l.4×3.6=13.972kN单内立杆：N=1.2×(Ndk+NG2k)+0.9×1.4×NQik=1.2×(3.795+1.508)+0.9×l.4×3.6=10.899kN七、钢丝绳卸荷计算阳角部位选择最大悬挑高度段、最大悬挑尺寸和带联梁的阳角架进行计算。部位如下图示意，对A、B、C号三根工字钢的卸荷钢丝绳分别进行验算。计算选取的墨挑型钢号联梁1400 1300 14I藁联梁号联梁1500|1500钢丝绳不均匀系数0.85钢丝绳安全系数k9钢丝绳绳夹型式马鞍式拴紧绳夹螺帽时螺栓上所受力T(kN)15.19钢丝绳绳夹数量4吊环设置共用吊环钢筋直径d(mm)20钢丝绳型号6×19钢丝绳公称抗拉强度(Nmm2)1400钢丝绳受力不均匀系数KX1.5卸荷系数Kf0.8上部增加荷载高度(m)6脚手架卸荷次数1工字钢编号钢丝绳直径(mm)卸荷点位置高度hx(m)卸荷点净高hj(m)钢丝绳上下吊点的竖向距离ls(m)上吊点距内立杆下吊点的水平距离HS(mm)上吊点距外立杆下吊点的水平距离HS(mm)卸荷点水平间距HL(m)A15.512.615.75350213201.5B15.512.615.756136625621.5C15.512.615.753100O20001.5B号工字钢钢丝绳卸荷说明：因中间工字钢外端距离较远，钢丝绳在上一层卸荷时角度偏小，所有在上两层进行卸荷。钢丝绳绳卡作法6定位钢筋-20圆钢吊环OO金100450风卬卸载吊环（倒置埋于梁底）钢丝绳连接吊环作法（共用）1、单独A号工字钢卸荷钢丝绳验算=arctan(lsHs)=arctan(3OOO5O2)=8O.501°2=arctan(lsHs)=arctan(3OOO1320)=66.251°钢丝绳竖向分力，不均匀系数KX取1.5PI=KfXKXXNXhj(n+1)/HXHLla=0.8x1.5×10.899×15.7528.35×1.51.5=7.266kNP2=Kf×Kx×N×hj(n÷1)H×Hla=O.8×1.5×13.972×15.7528.35×1.5/1.5=9.315kN钢丝绳轴向拉力T=Psin=7.266sin80.501o=7.367kNT2=P2Sina2=9.315sin66.25lo=10.177kN卸荷钢丝绳的最大轴向拉力Fg=maxT,T2=10.177kN绳夹数量：n=1.667Fg(2T)=1.667×10.177(2×15.19)=1个n=4个满足要求！钢丝绳：查表得，钢丝绳破断拉力总和：Fg=125kNFg,=a×Fgk=0.85×125/9=11.8O5kN>Fg=10.177kN满足要求！吊环最小直径dmin=(4A产=(4xFg(f)严=(4x10.177x103/(65兀)产=14.12mmd=20dmin满足要求！2、单独B号工字钢卸荷钢丝绳验算=arctan(lsHs)=arctan(60001366)=77.174°2=arctan(lsHs)=arctan(60002562)=66.878o钢丝绳竖向分力，不均匀系数KX取1.5P=Kf×Kx×N×hj(11÷)H×Hla=0.8×1.5×10.899×15.7528.35×1.5/1.5=7.266kNP2=Kf×Kx×N×hj(n÷i)H×HLla=O.8×1.5×13.972×15.7528.35×1.5/1.5=9.315kN钢丝绳轴向拉力T=Psin=7.266sin77.174o=7.411kNT2=P2sina2=9.315sin66.878°=10.129kN卸荷钢丝绳的最大轴向拉力Fg=maxT,T2=10.129kN绳夹数量:n=1.667Fg(2T)=1.667×10.129(2×15.19)=1个n=4个满足要求！钢丝绳：查表得，钢丝绳破断拉力总和：Fg=125kNFg,=a×Fgk=0.85×125/9=11.805kN>Fg=10.129kN满足要求！吊环最小直径dmin=(4A产=(4xFg(f7i)严=(4x10.129x103/(65兀)严=14.08mmd=20dmin满足要求！3、单独C号工字钢卸荷钢丝绳验算a1=arctan(lsHs)=arctan(30001000)=71.565°2=a
