地下管线探测仪使用说明操作作业指导书.docx

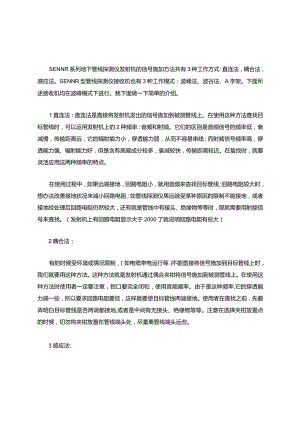

SENNR系列地下管线探测仪发射机的信号施加方法共有3种工作方式：直连法，耦合法，感应法。SENNR型管线探测仪接收机也有3种工作模式：波峰法、波谷法、A字架。下面所述接收机均在波峰模式下进行。我下面做一下简单的介绍。1直连法：直连法是直接将发射机发出的信号施加到被测管线上。在使用这种方法查找目标管线时，可以运用发射机上的2种频率：音频和射频。它们的区别是音频信号的频率低，衰减慢，传输距离远，它的辐射能力小，穿透能力弱，从而不容易串线；而射频信号频率高，穿透能力强、辐射能力好，但是含有高频成分较多，衰减较快，传输距离较近。在蛰找时，就要灵活应用这两种频率的特点。在使用过程中，如果远端接地，回路电阻小，就用音频来杳找目标管线；回路电阻较大时，想办法改善接地状况来减小回路电阻；如管线探测仪果远端受某种原因的限制不能接地，或者接地经处理后回路电阻仍然较大，还有就是管线中有接头、绝缘物等等时，那就需要用射频信号来查找。（发射机上有回路电阻显示大于2000了就说明回路电阻有些大）2耦合法：有的时候受环境或情况限制，（如电缆带电运行等）不能直接将信号施加到目标管线上时，我们就要用这种方法。这种方法就是发射机通过偶合夹钳将信号施加到被测管线上。在使用这种方法时使用者一定要注意，钳口要完全闭和，使用音频频率。由于是这种频率,它的穿透能力弱一些，所以要求回路电阻要低，这样就要使目标管线两端接地。使用者在查找之前，先要弄明白目标管线是否两端都接地,或者是中间有无接头、绝缘物等等。注意在选择夹钳放置点的时候，切勿将夹钳放置在管线端头处，尽量离管线端头远些。3感应法:这种方法只能用射频信号，因为它的辐射广，穿透能力强。使用时，先要调整好发射机?口接收机之间的距离，因为在这种方法中，发射机发射的是一个面状的射频信号,这样空气中也会有发射机发出的信号，为了避免接收机直接接收到空气中的射频信号，所以就要先调整好两者之间的距离。调整距离时，可以结合控制两者之间的距离和接收机的增益大小来完成调整。在查找时，如果杳找目标是一条管线，那就先从目标管线端头处开始，如果环境限制或者特殊情况，那就要找明显的中间暴露点，如（井盖等I注意要将发射机顺着管线的走向放置在目标管线正上方，这样施加的信号就会最大。然后在用接收机选择射频去接收目标管线发出的这个信号。如果要大面积查找，就要发射机和接收机并行，运用这种方式时，要保持好两者之间的距离，还要求发射机和接收机同步前进，这就是我们所说的"扫测二450Hz法这种方法可以寻测运行电缆。这种方法运用简单，只用接收机即可，把接受机上的接收频率放到50Hz上就行。SENNR管线探测仪有三种测深方法：直读法、45度法、80%法在测深过程中,如果信号是直接施加上去的，那就是直连法的前提下，可以用直读法测深，为了要测深准确，选择测深地点很重要。测试点管线要直，无分支，无接头，相邻管线无干扰的前提下，测试比较准确，这种方法有局限性。45度法将接收机放在目标管线正上方，然后将接收机原地旋转90度，在将地下管线探测仪接收机垂直管线方向移动到信号最小点,这个点到信号最大点的距离就是埋深深度,45度法的角度不好掌握，限制了它的应用。下面我说一下80%法，这种方法不受连接方式的限制，运用简单、直观。概括出来就是发射机发射信号后，接受机在管线上方接收到信号后，找到最大点，记住最大点的信号强度数Xmax,然后分别向两边垂直于管线方向移动，当两边的信号强度降到80%Xma×时，记住这两个80%XmaX点，这两个点之间的距离就是管线的埋深距离。注：测深时，管线仪接收机只能在波峰模式下进行。河南5匚龙合金材料有限公司座落在经济蓬勃发展的黄河沿岸、中原腹地-河南省原阳县，是一家合金材料多元化延伸产品深加工、电气技术研发、工程承包为一体的高新企业。公司创办以来本着科技领先、专注行业的经营理念，在部队、石油、化工、天然气、铁路、市政等大型企业项目中树立起了良好的企业形象和数以千计的成熟业绩;在电化学防腐蚀、阴极保护材料开发、阴极保护施工、防雷及接地领域，汇龙品牌产品已畅销海内外并得到了客户的普遍好评和认可。详情咨询河南:匚K合金材料有限公司技术部：刘珍
