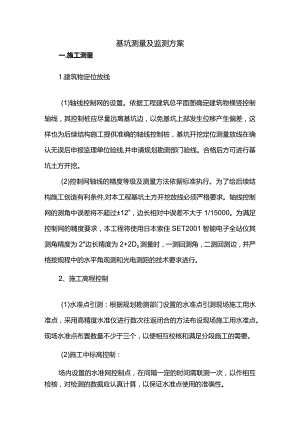

基坑测量及监测方案一.施工测量1.建筑物定位放线(1)轴线控制网的设置。依据工程建筑总平面图确定建筑物横竖控制轴线，其控制桩应尽量远离基坑边，以免基坑上部发生位移产生偏差，这样也为后续结构施工提供准确的轴线控制桩，基坑开挖定位测量放线在确认无误后申报监理单位验线,并申请规划勘测部门验线。合格后方可进行基坑土方开挖。(2)控制网轴线的精度等级及测量方法依据标准执行。为了给后续结构施工创造有利条件,对本工程基坑土方开挖放线必须严格要求。轴线控制网的测角中误差将不超过±12”，边长相对中误差不大于1/15000。为满足控制网的精度要求，本工程将使用日本索佳SET2001智能电子全站仪其测角精度为2"边长精度为2+2Do测量时，一测回测角，二测回测边，并严格按规程中的水平角观测和光电测距的技术要求进行。2、施工高程控制(1)水准点引测：根据规划勘测部门设置的水准点引测现场施工用水准点，采用高精度水准仪进行数次往返闭合的方法布设现场施工用水准点。现场水准点布置数量不少于三个，以便相互校核和满足分段施工的需要。(2)施工中标高控制：场内设置的水准网控制点，在间隔一定的时间需联测一次，以作相互检核，对检测的数据应认真计算，以保证水准点使用的准确性。施工中标高控制方法：根据现场水准网控制点，采用高精度的水准仪在基坑四周布置标高传递基准点，以此点控制基坑的开挖标高。在基坑开挖过程中，为了做到心中有数，在基坑壁上每4m设置一个控制标高。基底标高的控制：为了保证不超挖，在距基底设计标高Im处测一标高，并抄出标高水平线，以此标高线来控制挖土深度。二.基坑施工监测为了基坑工程施工的安全，顺利按计划进行，保证工程质量，并且在施工过程中，使周围已有建筑物、市政设施、地下管线等不受损伤、少受干扰,必须对基坑工程全过程进行系统监测。在施工过程中，随时掌握基坑围护结构的位移、沉降、受力水平及周围建筑物的动态（沉降或倾斜），以科学数据为依据，做到信息指导施工，对可能出现的工程隐患及时预报以采取相应措施，以防患于未然。1.监测内容基坑施工监测包括周边环境监测、支护结构监测、土体变形监测，槽底回弹监测，以及包括周边建筑物、重要道路及地下管线等保护对象进行系统的监测。2、观测方法（1）沉降观测采用精密的水准仪进行量测。主要采用精密水准测量方法进行,沉降观测点直接设置在被观测对象（本基坑设置在压顶梁和坡顶土体上)的特征点上，并在远离基坑或稳定的位置设置基准点。观测点应布置在具有特征点的地方。(2)水平位移观测采用精密电子经纬仪进行量测。采用轴线投影法在两个稳定的基准点之间连线为基准线，量测差值和累计位移量。观测点直接布置在支护桩顶、土坡坡顶。(3)水位观测：周坑周边设水位观测井进行水位观测。(4)肉眼巡检由于支护结构的施工质量、施工条件的改变、基坑边堆载的变化、施工用水不适当排放、管道渗露以及气候条件的改变，还有工程隐患如地面裂缝、支护结构的失稳、临近建筑物裂缝等都可在巡检工作中及时发现，因此巡检是十分重要和很有必要的，应由有经验的工程师按期进行巡检，巡检工作应列入观测计划，按期进行，并保持记录。(5)观测精度沉降观测中水准仪i角±10"每测站基辅读数高差0.3mm,水准路线闭合差±0.3(n)l2o3、观测点设置(1)测距点在距基坑2030米相对稳定地方(如基坑四周的原有建筑物)沿基坑边线延长方向设置，共设置3个，并用水泥桩固定；(2)搅拌桩水平位移观测点在桩顶上适当上布设，测点间距1015米，点位用水泥钉固定；(3)土体沉降观测标志在基坑内侧沿基坑高度56米分层设置，水平间距1015米，用水准仪进行观测。对周边建筑的观测应设在建筑物的特征点上，如角部等。(4)设两个水位观测井，在基坑顶外侧布置。4、观测频度及成果分析(1)采用方向法进行观测，从基坑开挖开始观测，到基坑回填为止结束，土方开挖期间、降水期间和特殊天气后，要每天早晚各观测一次，其它可每周观测23次，并做好记录；(2)设专人并使用水准仪及经纬仪进行观测变形情况，记录要准确工整严禁涂改，每次观测结果详细记入汇总表，定期向监理工程师报告变形情况；(3)如地面变形产生裂缝时，增设观测点，随时观测裂缝的变化。三、安全保证措施及管理1、成立以项目经理为首的安全生产责任小组和安全检查轮值小组，做好安全知识学习工作。项目部设专职安全员，施工班组设兼职7人F3.女至贝/2、进入施工现场必须戴安全帽，严禁赤脚和穿拖鞋、高跟鞋进入；3、严禁酒后操作；4、全部供电线路必须有系统地架设，从配电箱接出的照明、电动小工具线路采用电缆离地架设；5、电器设备必须按规定接地接零，控制箱要设在离地面1.5M高处，装设要牢固可靠,制箱加锁并专人负责值守；6、做到一机一闸制，每闸制旁标注该闸制的地段和机械设备名称、使用功率。均配铁制开关箱，并按三相五线制架设线路；7、定期检查全部机械设备的接地电阻，施工现场设置各种防护设施和警示牌、安全标志。所有机具应有防雨和接地接零措施，在潮湿环境下操作的手动工具，电源线必须采用电缆；8、在现场堆放的材料和设备要整齐有序,不使用的设备、机具以及废料要及时清理，保证通道畅通；9、加强消防保卫工作，所有进出人员必须佩带胸卡，工地入口实行每天24小时的值班制度，谢绝外来人员进场，以确保安全；10、开工前各岗位操作人员必须对机械设备进行安全检查，确认机械性能良好，方可开工。
